Sprzęt do badań drgań ES-6.pdf

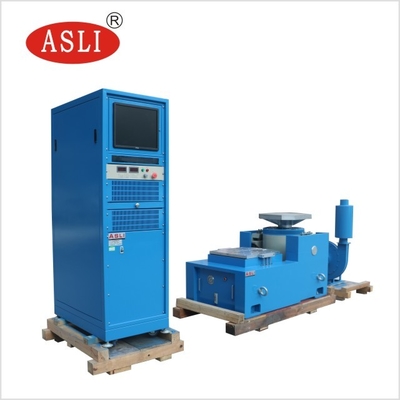

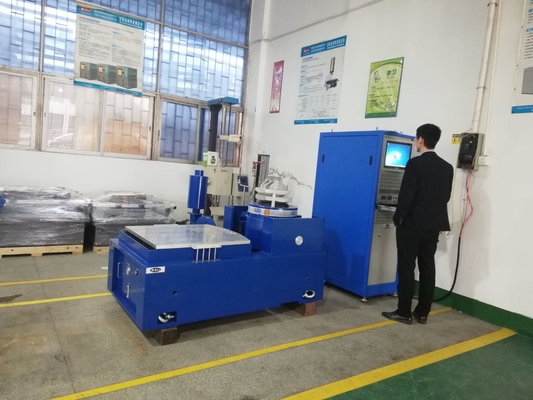

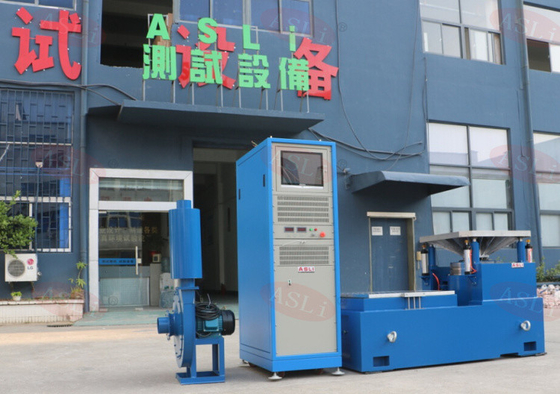

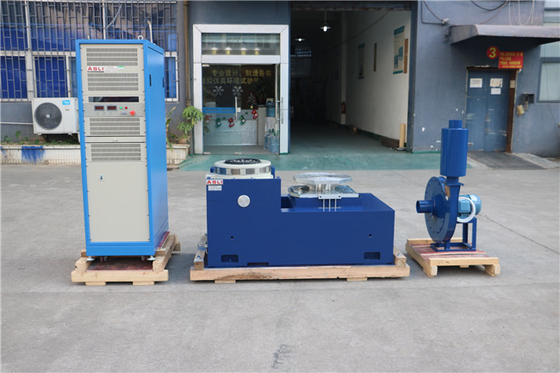

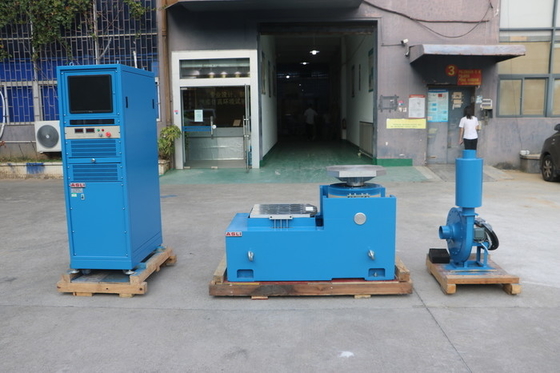

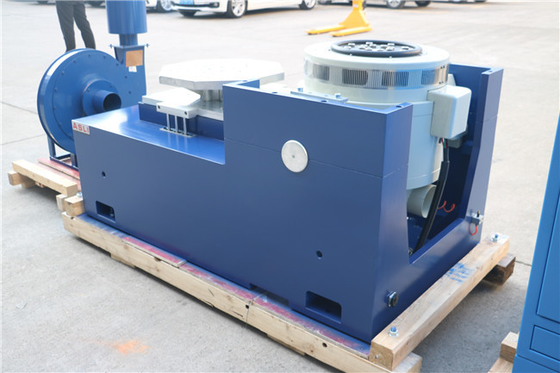

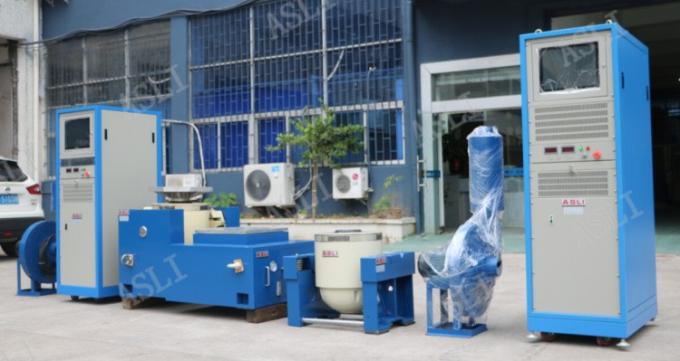

Laboratoryjny układ badania wibracji stołowej w drgaczach o wysokiej częstotliwości typu elektromagnetycznego
Dlaczego wymagane jest badanie drgań?
Każda struktura może wibrować i ma określone częstotliwości (częstotliwości rezonansu), w których wibruje z największą amplitudą.Badanie drgań sinusów jest ważne, aby zrozumieć, jak każda struktura naturalnie drży..
Stolik wstrząsacza wibracyjnego marki ASLI może wykonywać odpowiednio próbę drgań sinusobowych i szerokopasmową próbę drgań losowych,i może wypełnić klasyczne (półsinusoidalne) badanie spektrum impulsu i reakcji na wstrząsMożna go również połączyć z komorą testową temperatury i wilgotności.
Laboratoryjne typ elektromagnetyczny wysokiej częstotliwości wibracji shaker stołu system testowania wibracji jest szeroko stosowany w dziedzinie obrony narodowej, broni, lotnictwa, lotów kosmicznych, komunikacji, elektroniki,urządzenia elektryczne, urządzenia transportowe i urządzenia gospodarstwa domowego.
Parametry techniczne:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

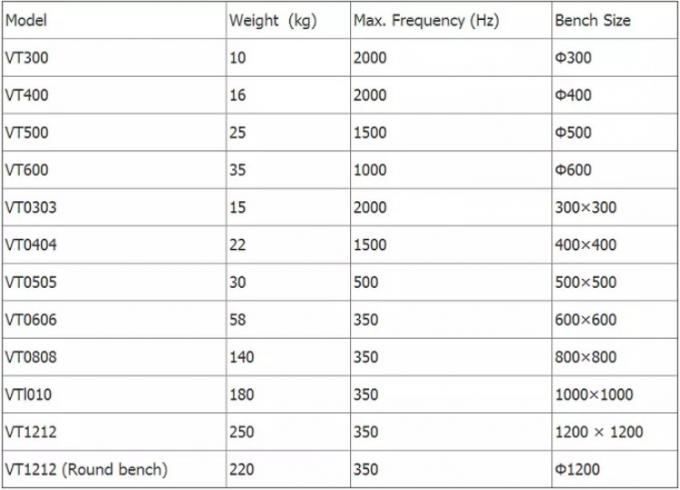

W przypadku ekspanderów pionowych
ASLI Brand wibracja tarczy stołu VT pionowy rozciągnięty ławka i określone zaciski, precyzyjnie obliczone, skomplikowane projekt,aby zapewnić klientowi najlepsze osiągi zgodnie z doskonałą strukturą, wysokiej jakości materiał i wykonanie.
Do rozszerzacza poziomego
Stolik wstrząsowy ASLI Brand W małym stanowisku załadunkowym w celu uzyskania większego przyspieszenia i częstotliwości pracy, w celu poprawy zdolności załadunkowej i wydajności całego stanowiska maszynowego.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
