Sprzęt do badania wibracji siły sinus 20kN Zgodny ze standardem badań ISTA 3A
Wysokofrekwencyjny wibrator elektromagnetycznyjest dedykowana wysokiej jakości, wysokiej wydajności i wysokiej niezawodności, precyzji i dokładności oraz wygodnej obsłudze.i może być wykonywany w tym IEC, MIL-STD, JIS, ASTM i inne specyfikacje.
| Wstrząsacz | |
| Siła sinus (szczyt) | 20kN |
| Siła uderzeniowa (szczyt) | 40 kN |
| Zakres częstotliwości | 5~2800Hz |
| Przesunięcie (nieprzerwane) | 100 mm |
| Max. prędkość | 10,8 m/s |
| Maks. przyspieszenie | 75 g |
| Średnica armatury | 445 mm |
| częstotliwość rezonansu pierwszego rzędu | 2,400 Hz |
| Dopuszczalny moment ekscentryczny | > 500 Nxm |
| Masa oprawki | 40 kg |
| Wymiar śruby HE/ST | M10 (metryczne) |
| Częstotliwość izolacji drgań ośnych | 3 Hz |
| Maks. ładunek. | 500 kg |
| Wyciek strumienia magnetycznego | ≤ 1 mT |
| Wymiary (L×W×H, niezapakowane) | 1,330x860x1,250 mm |
| Waga (niezapakowana) | 2,500 kg |
| Instalacja | Matka gumowa (wymagane śruby kotwicowe) |
| Wzmacniacz mocy | |
| Wyjście wzmacniacza | 30 kVA |
| SNR | > 65 dB |
| Narysowane napięcie wyjściowe | 120 Vrms |
| Wymiary (L×W×H, niezapakowane) | 800x900x2,100 mm |

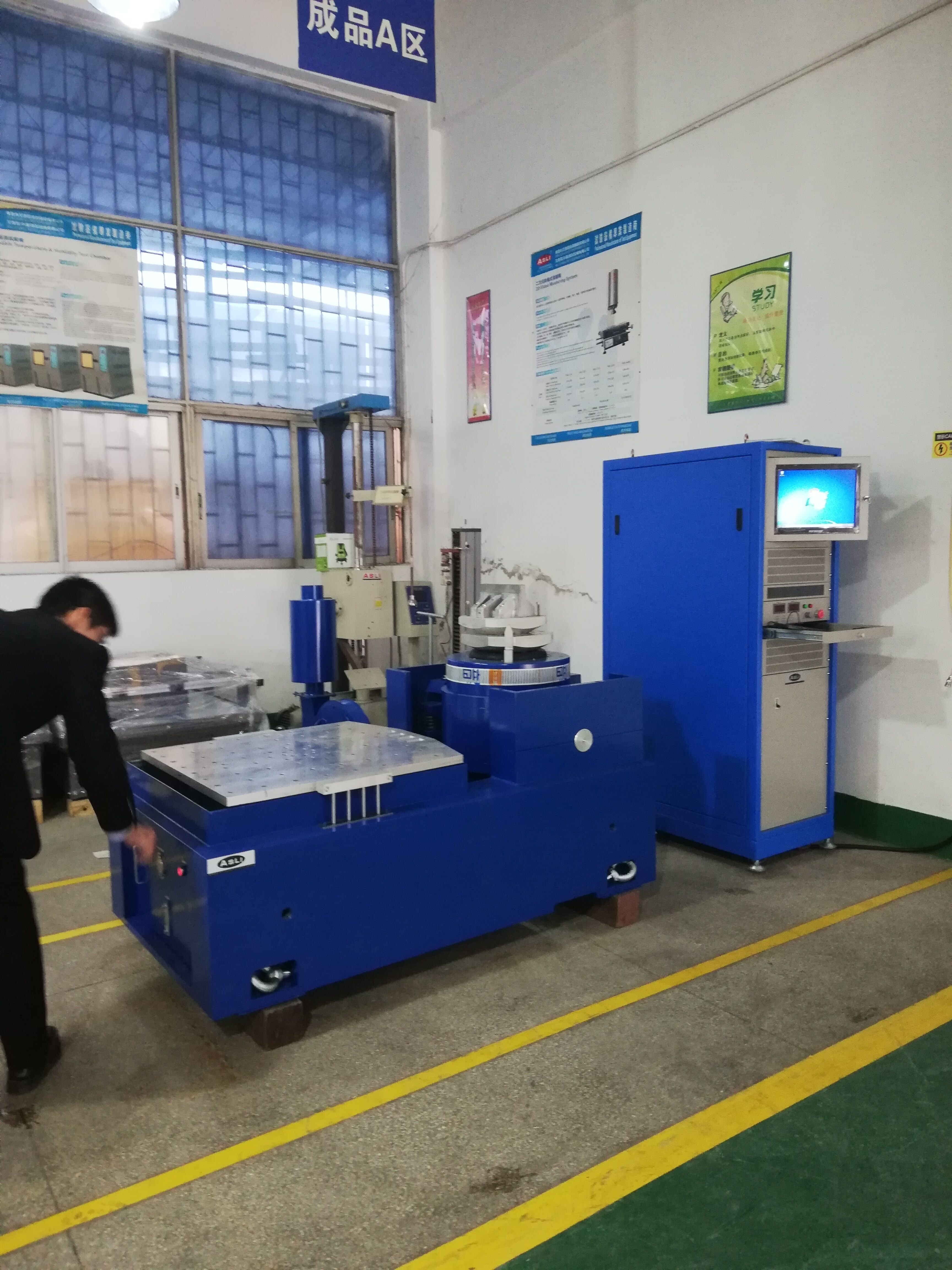

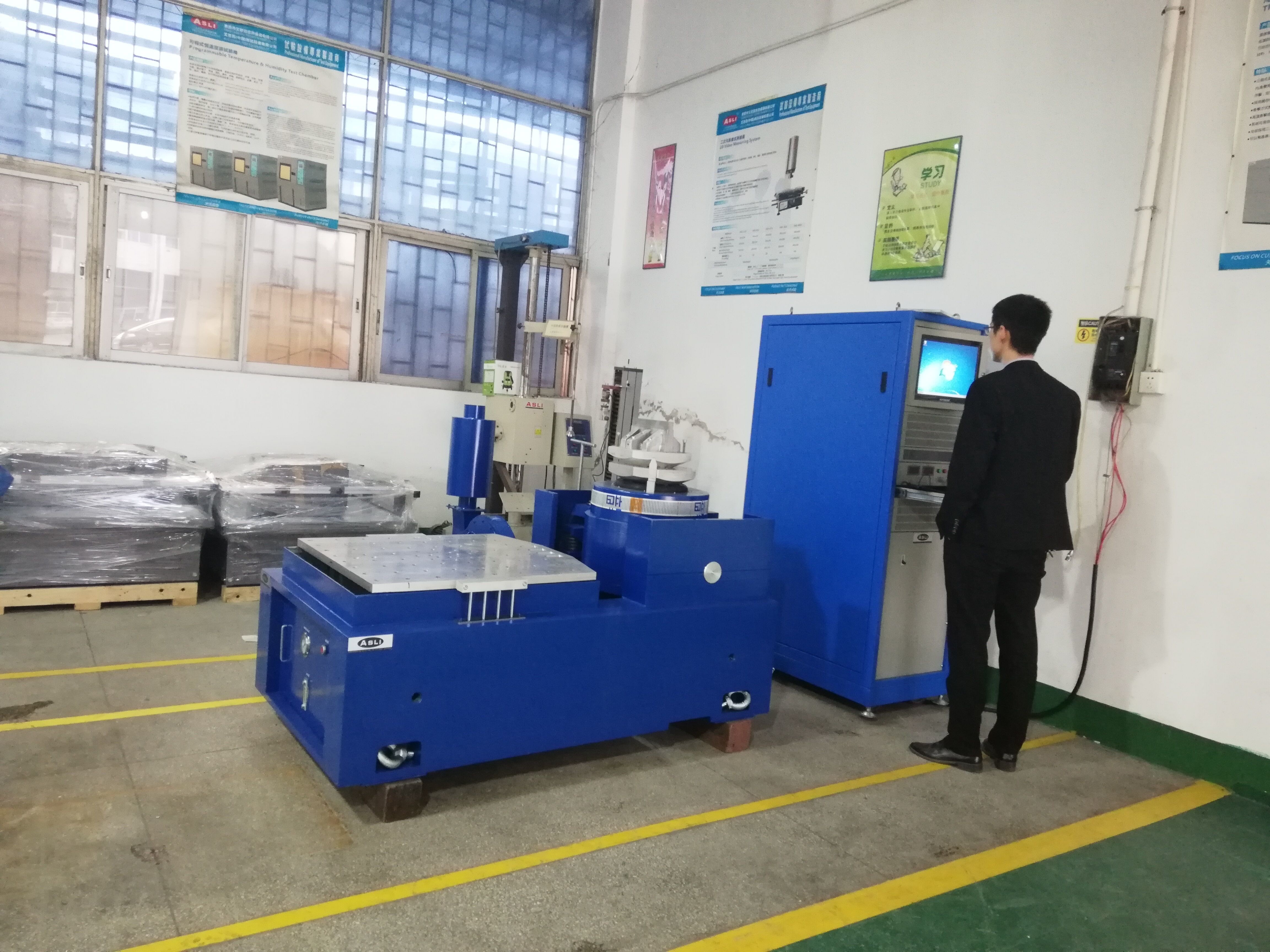

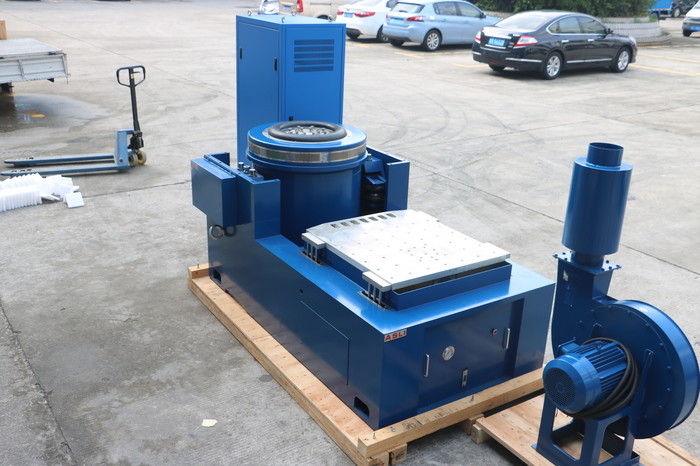

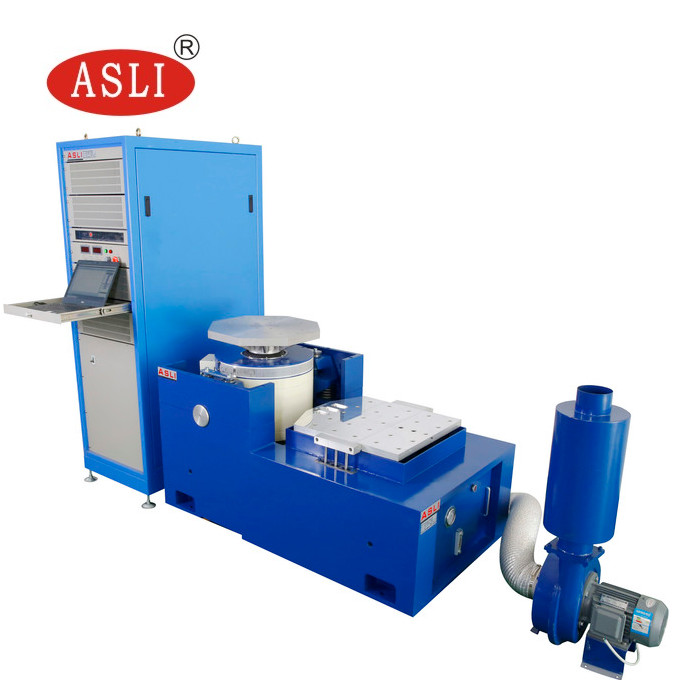

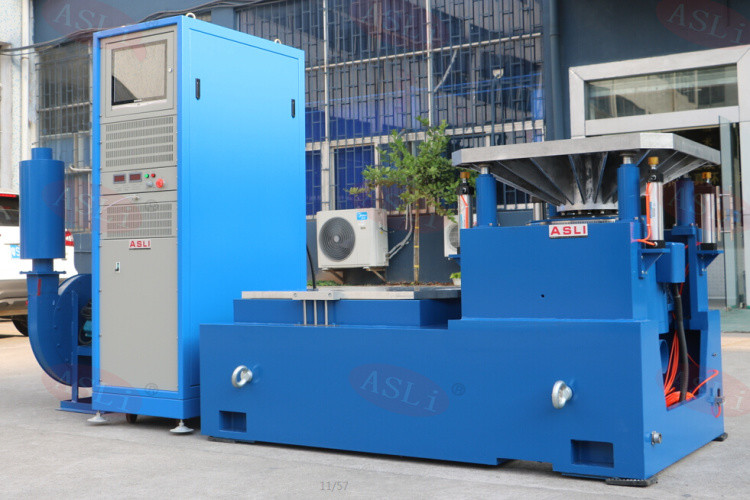

Zdjęcia do odniesienia:
Cechy produktu
* Elastyczny układ zawieszenia i prowadzenie w linii prostej, silna nośność, dobre działanie prowadzenia i wysoka stabilność.
* Sztatyczna sztywność centralnego poduszki powietrznej jest duża, dynamiczna sztywność mała, nośność silna, a dynamiczna wydajność doskonała.
* Szybka samokontrola diagnostyczna i ochrona łańcucha, wysoka bezpieczeństwo i niezawodność;
* Urządzenie izolacyjne i tłumiące poduszki powietrzne pozwala wibratorowi nie potrzebować specjalnej podstawy, doskonale odtwarza falę drgań i zmniejsza transmisję drgań.
* Zapewnienie różnego wykorzystania platform ekspansji poziomej i pionowej;
* Można go używać ze wszystkimi rodzajami kontrolerów drgań, a obsługa jest prosta.
.
