Opis produktu
urządzenia do badania drgań o wysokiej częstotliwości mogą wykonywać odpowiednio badania drgań sinusobowych i szerokopasmowe badania drgań losowych oraz mogą wykonywać klasyczne (półsinusowe, trapezowe,testy widma reakcji pulsu i wstrząsu.Wykonanie kompleksowych badań mechanicznych i warunków środowiskowych można przeprowadzić za pomocą komory klimatycznej.
System testowania wibracji wysokiej częstotliwości jest szeroko stosowany w dziedzinie obrony narodowej, broni, lotnictwa, lotów kosmicznych, komunikacji, elektroniki, urządzeń elektrycznych,urządzenia transportowe i domowe.
Zgodnie z wymaganiami może on zapewnić użytkownikom kompleksowy sprzęt do badań w wielu środowiskach, takich jak klimat i mechanika.
Elektrodynamiczne wibracje Shaker zapewniają platformę testową do symulacji pakowania i transportu, wstrząsów mechanicznych, profilu misji i wszelkich innych symulacji warunków rzeczywistych.Wykorzystując najnowocześniejszy sterownik, system zamkniętej pętli może dokładnie odtworzyć rzeczywiste warunki drgań na produktach z przemysłu elektronicznego, motoryzacyjnego, lotniczego, lotniczego itp.
PARAMETRY TEKNICZNE SYSTEMU WIBRACJONEGO
| Pozycja | Opis | |
|
Siła (maksymalnie) |
Sine | 600 kg.f szczyt |
| Wyborne | 600Kg.f r.m. | |
| Szok. | 600 kg.f szczyt | |
| Zakres częstotliwości | 5~2500 Hz | |
| Maks. przesunięcie | 51 mm | |
| Max. prędkość | 10,8 m/s | |
| Maks. przyspieszenie | 100G (980 m/s2) bez obciążenia | |
| W kierunku wibracji | Pionowe i poziome | |
| Armatura Diametr | 200mm | |
| Skuteczna masa opancerzenia | 6 kg | |
| Śruby stołowe | 17 × M10 | |
| Max, proszę.ładunek użyteczny | 30W porządku.g | |
| Wyciek magnetyczny | < 10 gaussów | |
| Częstotliwość izolacji drgań osiowych | 2.5HZ | |
| Dopuszczalny moment ekscentryczny | > 300N.m | |
| Wymiar | 1200 mm*790 mm*840 mm (wyłącza się rozszerzacz głowy) | |
| Waga | 1600 kg (wyłączając stolik przesuwny) | |
| Zasilanie | 3-fazowe 380V/50Hz, 18 KVA | |
| Odporność uziemienia | ≤4Ω | |
| Sprężarka powietrza | 0.4-0.6Mpa (podane przez klienta) | |
| Metoda chłodzenia | Chłodzenie powietrzem | |

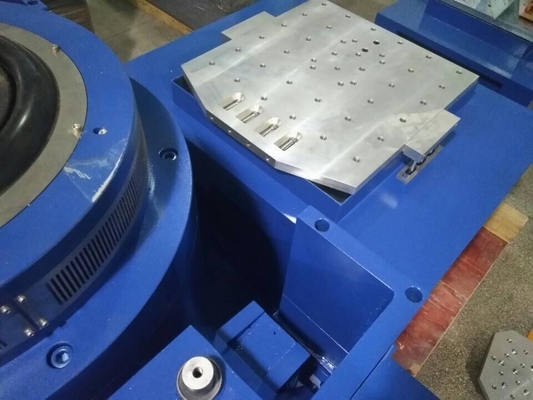

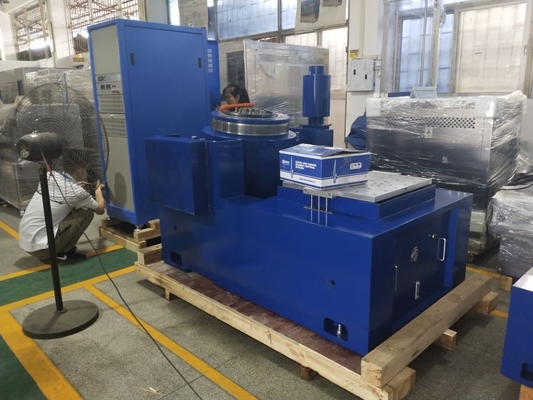

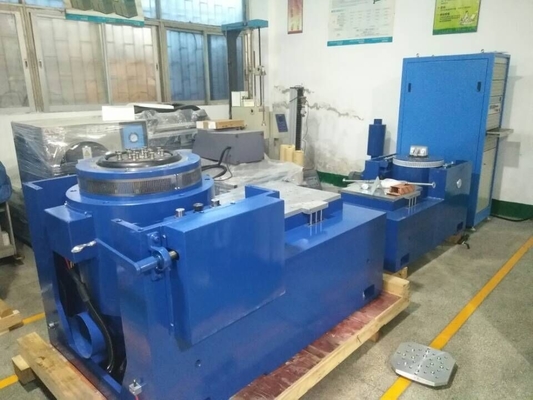

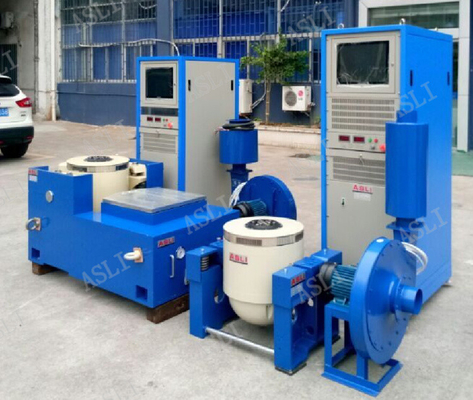

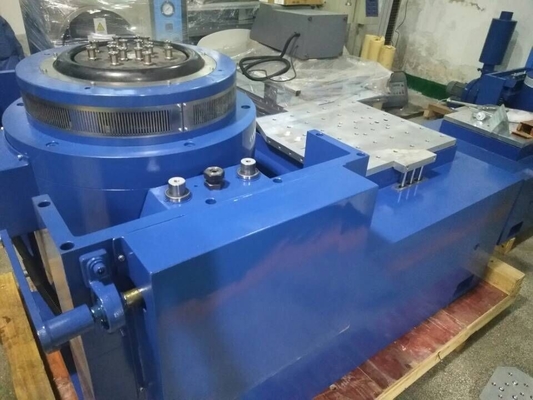

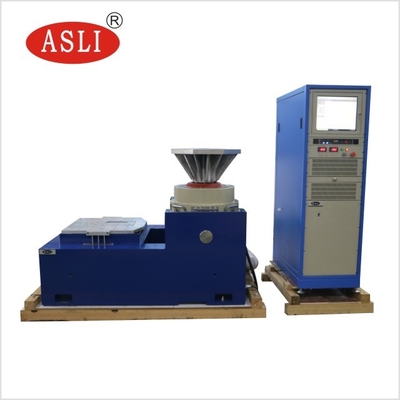

Tabela elektrodynamicznego typu wysokiej częstotliwości z platformą testową 600*600 mm Zdjęcia do odniesienia:
