Opis zastosowania:
Wysokiej częstotliwości elektrodynamiczny tester wibracji z funkcją widma odpowiedzi na wstrząsy jest używany w środowiskach edukacyjnych, badawczych i laboratoryjnych. Zastosowanostrukturę podwójnego obwodu magnetycznego, samogenerujące się okręgi działania szkieletu, wsparcie powietrzne i łożyska rolkowe oraz prowadnice liniowe, przegubowe izolacje zaawansowanej nowoczesnej technologii i technologii specjalnej, mogą być zakończone w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinus, trapez, fala piłokształtna) impulsy i test widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
| Model: ES-30 | |
|---|---|
| Nacisk sinusoidalny | 3000kgf |
| Nacisk losowy | 3000kgf |
| Nacisk udarowy | 6000kgf |
| Zakres częstotliwości | 3~2800Hz |
| Przesunięcie ciągłe | 51mm |
| Przesunięcie udarowe | 51mm |
| Maksymalna prędkość | 1.8m/s |
| Maksymalne przyspieszenie | 981m/s2 |
| Średnica cewki ruchomej | Φ450mm |
| Dopuszczalny moment mimośrodowy | >196N.m |
| Punkt połączenia obciążenia | 6 punktów |
| Masa równoważna części ruchomych | 40kg |
| Rozmiar śruby blatu (standardowy) | M10 |
| Kierunek wibracji | wibracje pionowe + poziome |
| Częstotliwość izolacji osiowej | <3Hz |
| Maksymalne obciążenie | 500Kg |
| Upływ strumienia magnetycznego | <1mT |
| Wymiary (bez opakowania) (D×S×W) | 1000mm×550mm×850mm |
| Waga stołu wibracyjnego | 1300kg |
Cechy maszyny do testowania wibracji:
1. Dobrze zaprojektowany szkielet dynamicznego okręgu, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niski upływ strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, sztywność korpusu kompozytowego, orientacja obciążenia mimośrodowego.
4. Fundament izolacji przegubowej dedykowany do stosowania hormonów, instalacja mobilna wygoda.
5. Zaawansowana technologia poruszania się wokół systemu, aby zapewnić wysoką niezawodność dynamicznego okręgu.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, podnoszenie nośności stołu wibracyjnego, poprawa wydajności niskiej częstotliwości.

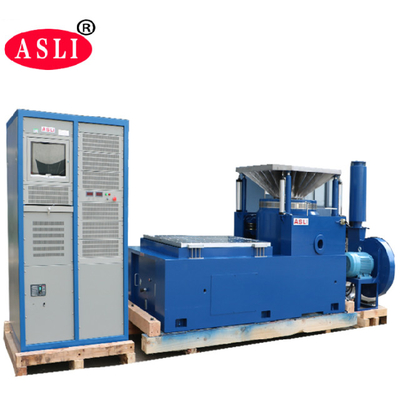

Skład Wysokiej częstotliwości elektromagnetyczna maszyna do testowania wibracji:
Stół do testowania wibracji, wzmacniacz mocy, wentylator chłodzący, stół ślizgowy, ekspander pionowy
