Opis Aplikacja:

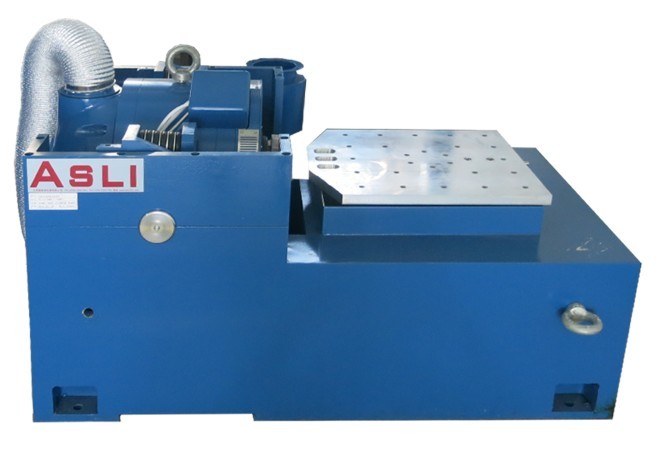

Maszyna do badania drgań elektromagnetycznych 3000N z normą UN38.3jest stosowany w środowiskach edukacyjnych, badawczych i laboratoryjnych.doptowana podwójnie magnetyczna struktura obwodu, samogenerowane koła ruchowe, wsparcie powietrzne i łożyska rolkowe oraz kierowanie liniowe,izolacja trunnion zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusobowych X, Y, Z i szerokopasmowych testach drgań losowych, do ukończenia klasycznym (półsinusowym, trapezoidalnym,Wyniki badań spectrum impulsu i reakcji na wstrząsProdukty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne, komunikacja, urządzenia domowe i inne dziedziny.
| Model:ES-3 | |
|---|---|
| Cios sinus | 300 kgf |
| Przypuszczalny nacisk | 300 kgf |
| Siła napędowa | 600 kgf |
| Zakres częstotliwości | 2~2500Hz |
| Kontynuacja przesiedleń | 25 mm |
| Wpływ przesiedleń | 25 mm |
| Maksymalna prędkość | 10,8 m/s |
| Maksymalne przyspieszenie | 981 m/s2 |
| Średnica przesuwanej cewki | Φ150 mm |
| Pozwolenie na moment ekscentryczny | > 196N.m |
| Punkt połączenia obciążenia | 6 piontów |
| Masa równoważna ruchomych części | 3 kg |
| Rozmiar śruby biurka (standardowy) | M8 |
| Tabela układu śruby (średnica, obwód) | 8 na Φ100mm, 8 na Φ200mm. |
| Częstotliwość izolacji osiowej | 3 Hz |
| Maksymalne obciążenie | 120 kg |
| Wyciek strumienia magnetycznego | < 1 mT |
| Wymiary (bez opakowania) ((L×W×H) | 730 mm × 550 mm × 650 mm |
| Tabela wibracji Waga | 450 kg |
Właściwości urządzenia do badania drgań:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność łożyska małych balonów, podnosząc zdolność nośną stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
SkładUrządzenie do badania drgań elektromagnetycznych o wysokiej częstotliwości:

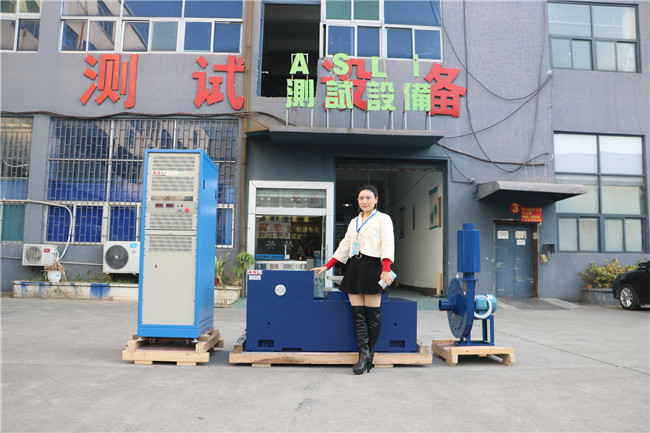

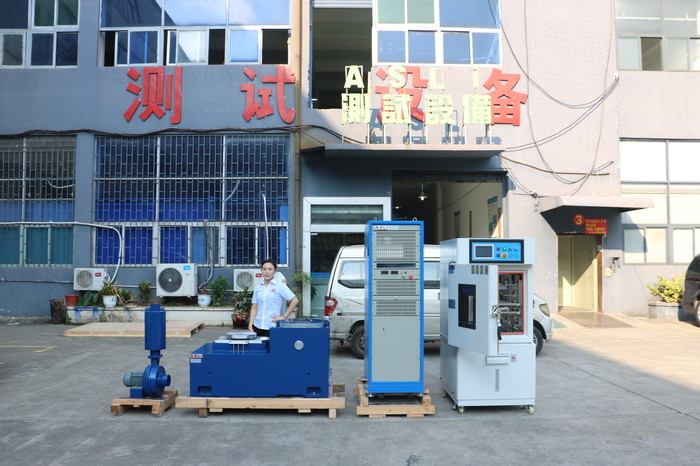

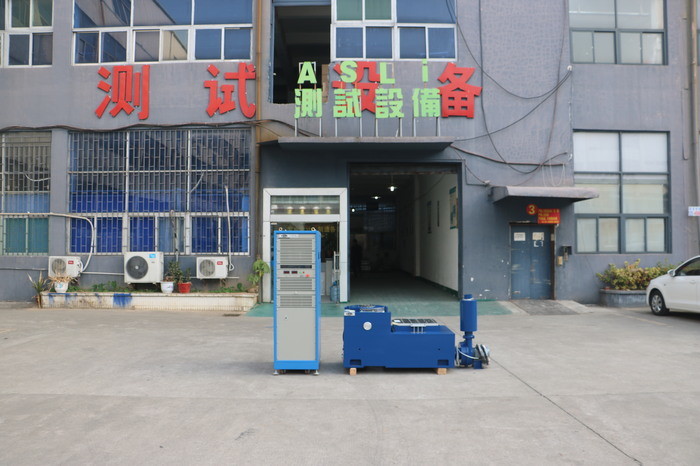

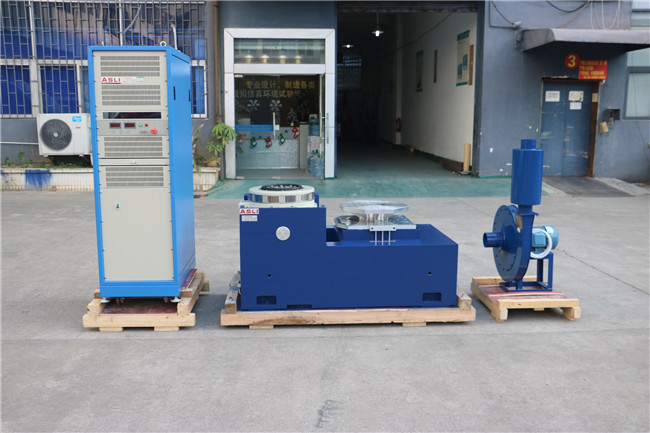

Stolik do badań wibracji, wzmacniacz mocy, wentylator chłodzący, stolik przesuwny, ekspander pionowy
