sprzęt do badań drgań ES-20.pdf

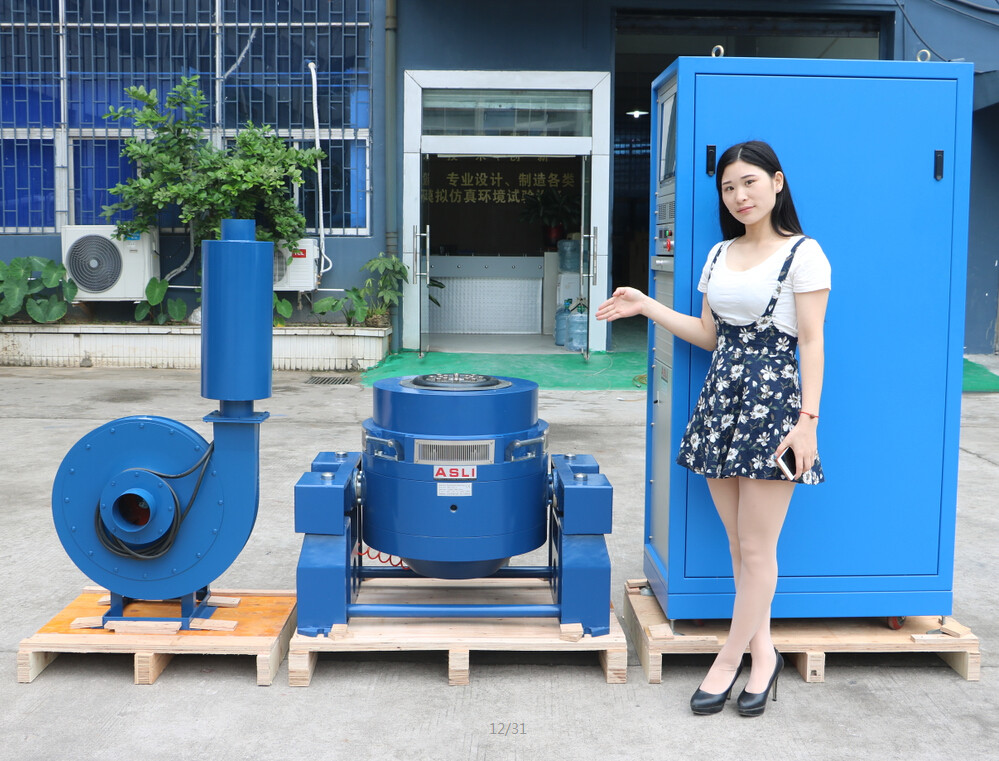

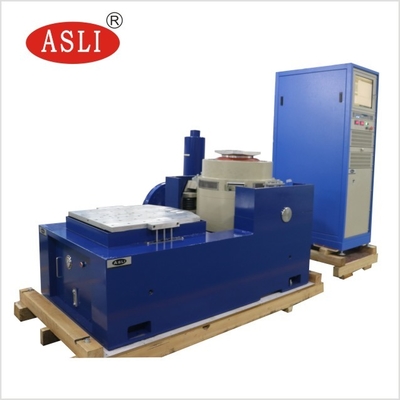

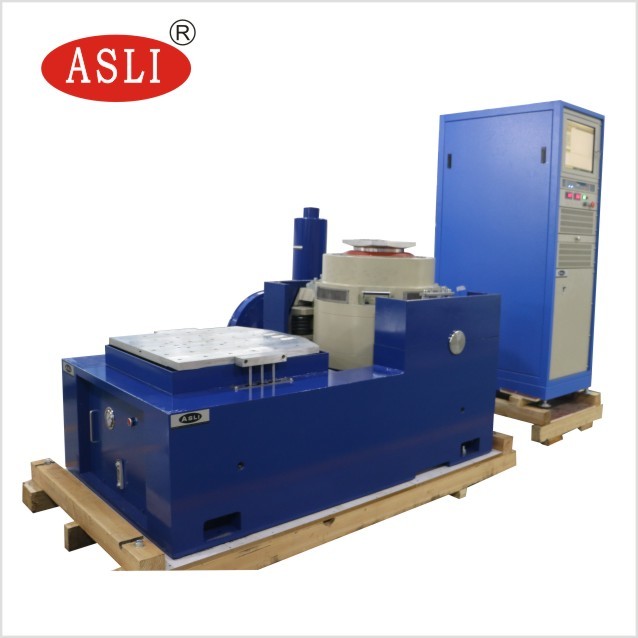

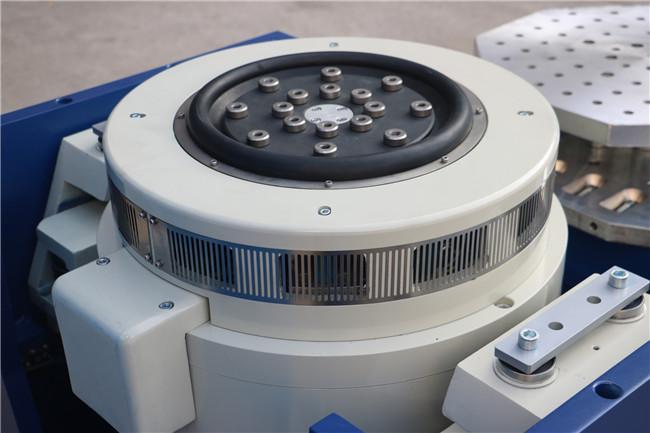

Wysokofrekwencyjny Laboratory Shaker Transport Simulation Electrodynamic Vibration Shakerjest szeroko stosowany w obronności, lotnictwie, lotnictwie, komunikacji, elektronikach, motoryzacji, sprzęcie gospodarstwa domowego i innych gałęziach przemysłu.symulacja rzeczywistego stanu pracy i badania wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość zastosowania jest oczywista, efekt badań jest niezwykły i wiarygodny.maksymalne przyspieszenie, modulacja amplitudy, sterowanie czasem, pełna funkcja sterowania komputerem, proste ustawione przyspieszenie/ustawiona amplituda.
Parametry techniczne urządzenia do badania drgań:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

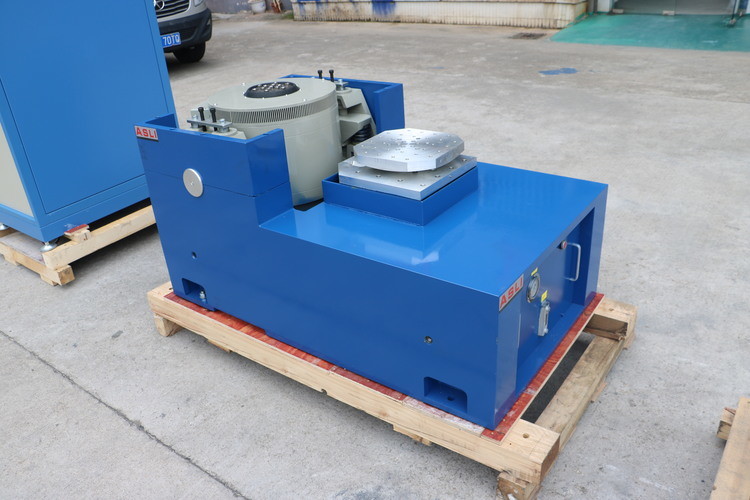

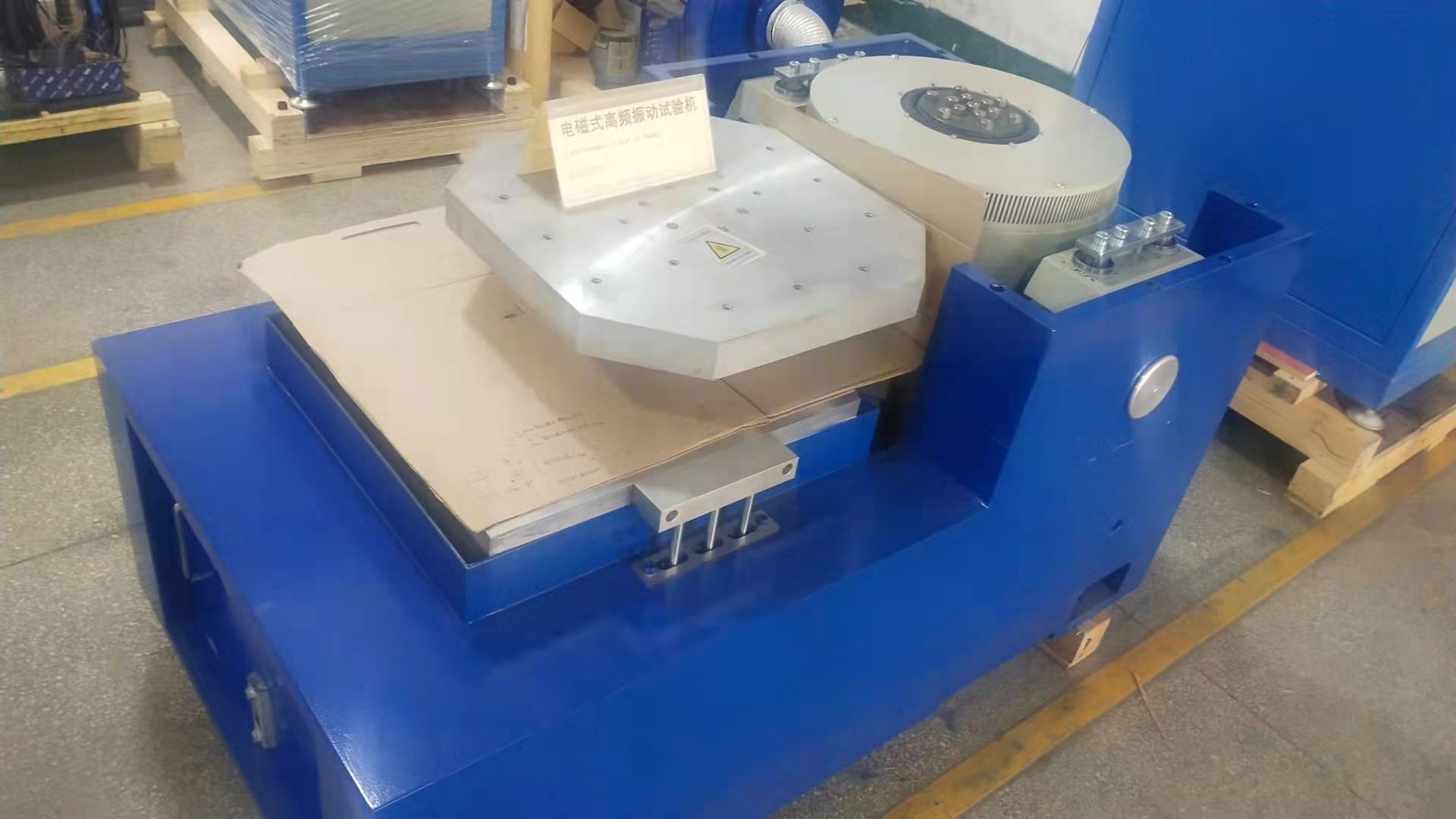

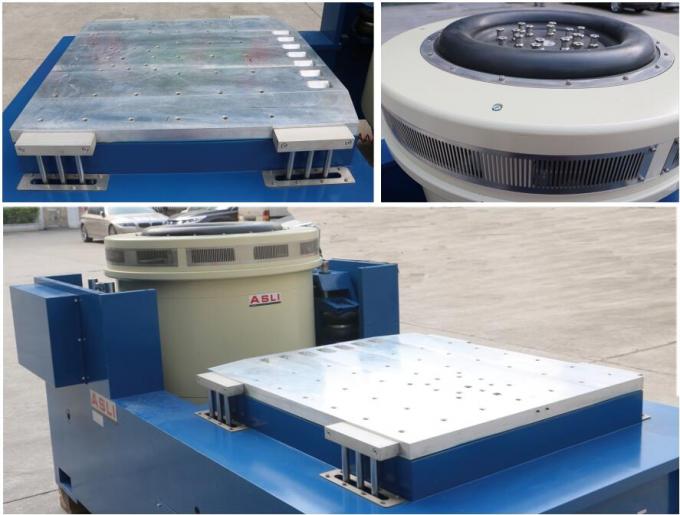

Parametry techniczne poziomegoRozszerzacz:
Parametry techniczne pionowychRozszerzacz:
Wykorzystanie elektrodynamicznego wstrząsacza wibracyjnego:
Jesteśmy producentem produktów z serii High Frequency Vibration Test Machine, przyjmujemy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletowych","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w X, Y, Z trójosiowych próbach drgań sinusów i szerokopasmowych próbach drgań losowych,do uzupełnienia przez klasyczny (pół - sinus), trapezoidalny, falę zęba piły) testy spektrum impulsu i reakcji uderzeniowej.urządzenia elektryczne, komunikacji, sprzętu domowego i innych dziedzin.
Właściwości badawcze elektrodynamicznego wstrząsacza wibracyjnego:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Jeśli potrzebujesz więcej informacji na temat High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker, proszę nie wahaj się wysłać swoje zapytania.
