Wibracyjny stół wibracyjny pionowy i poziomy z RTCA DO-160F i IEC/EN/AS
Jaka jest różnica między testem LOSOWYM & SINE?
Testy wibracyjne sinusoidalne nie są tak pomocne jak testy losowe, ponieważ test sinusoidalny koncentruje się na jednej częstotliwości w danym momencie. Z drugiej strony, test wibracji losowych wzbudza wszystkie częstotliwości w zdefiniowanym spektrum w danym momencie. Rozważ opis wibracji losowych Tustina – „Słyszałem, jak ludzie opisują ciągłe spektrum, powiedzmy 10-2000 Hz, jako 1990 fal sinusoidalnych oddalonych od siebie o 1 Hz. Nie, to bliskie, ale nie do końca poprawne. Fale sinusoidalne mają stałą amplitudę i fazę, cykl po cyklu. Załóżmy, że byłoby ich 1990. Czy całość byłaby losowa? Nie. Aby całość była losowa, amplituda i faza początkowa każdego wycinka musiałyby się zmieniać losowo, nieprzewidywalnie. Nieprzewidywalne zmiany to to, co rozumiemy przez losowość. Wibracje losowe o szerokim spektrum zawierają nie sinusoidy, ale raczej kontinuum wibracji.”

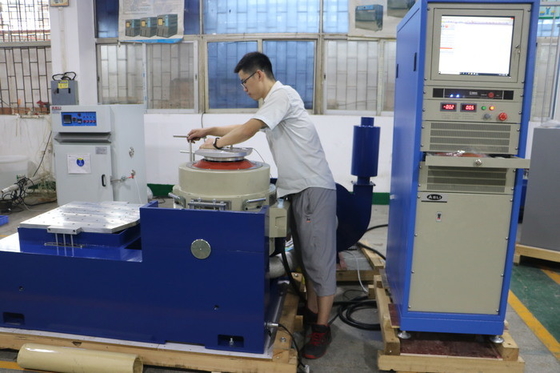

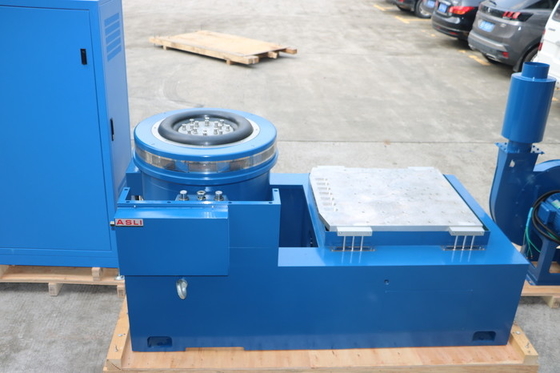

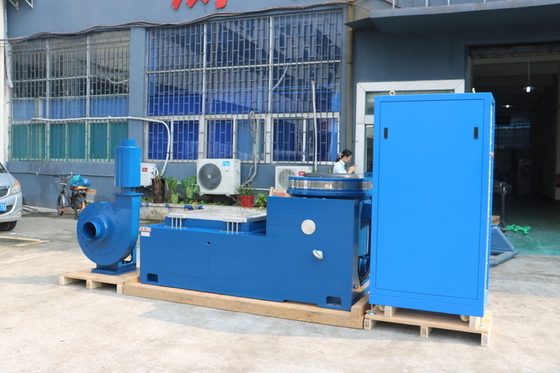

Skład systemu testowego

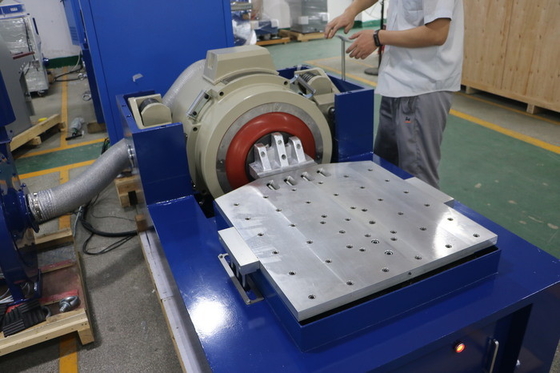

1. Jednoczęściowy generator wibracji poziomej

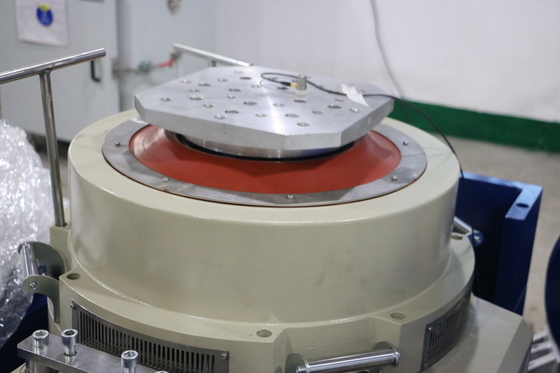

2. Pionowy stół rozprężny
3. Wentylator chłodzący z tłumikiem
4. Cyfrowy wzmacniacz mocy impulsowej
5. Wielofunkcyjny przyrząd pomiarowy do kontroli wibracji.
Specyfikacja
| Nazwa | Stanowisko testowe wibracyjne akumulatora samochodowego EN50604 IEC62133 UN38.3 do testów laboratoryjnych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (p-p)mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
