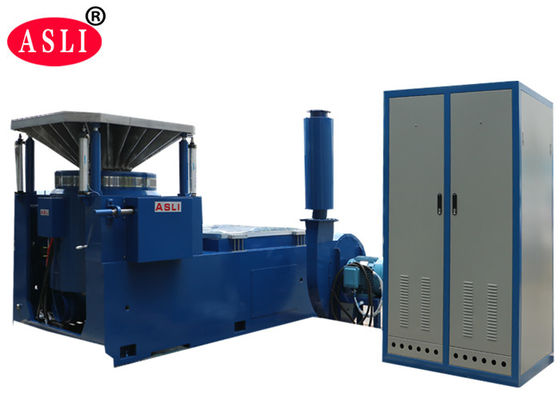

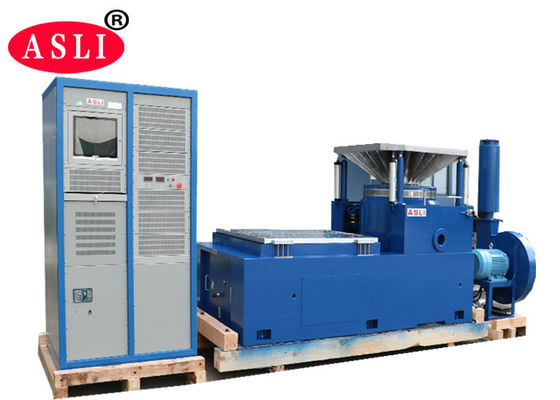

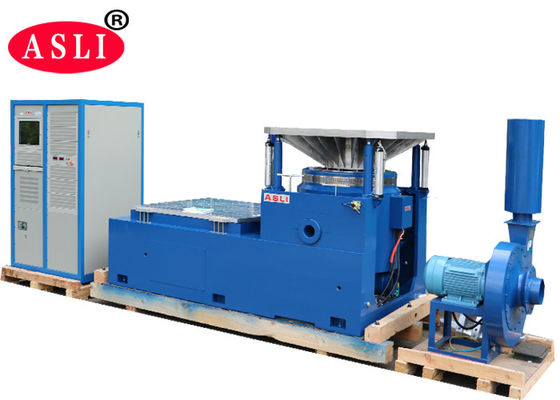

Wysokiej częstotliwości stanowisko do testów wibracyjnych ES-30.pdf
Skład systemu testowego
1. Jednoczęściowy generator wibracji poziomej
2. Pionowy stół rozprężny
3. Wentylator chłodzący z tłumikiem
4. Cyfrowy przełączający wzmacniacz mocy
5. Wielofunkcyjny przyrząd pomiarowy do kontroli wibracji.
Specyfikacja
| Nazwa | Stanowisko do testów wibracyjnych akumulatorów samochodowych EN50604 IEC62133 UN38.3 do testów laboratoryjnych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p)mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
