Stanowisko do testowania wibracji o wysokiej częstotliwości ES-30.pdf

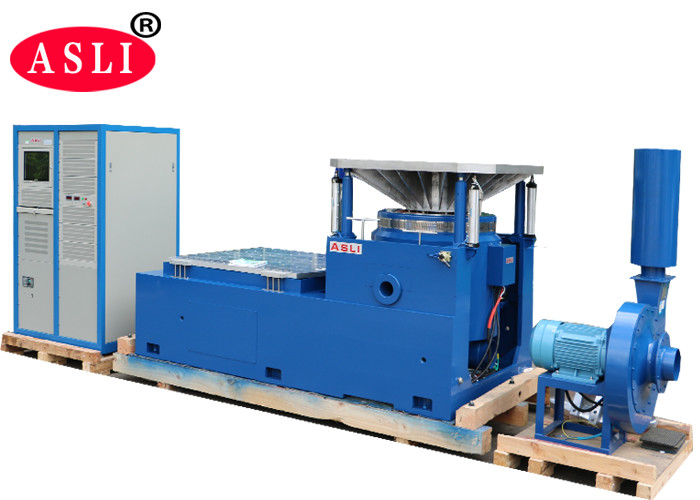

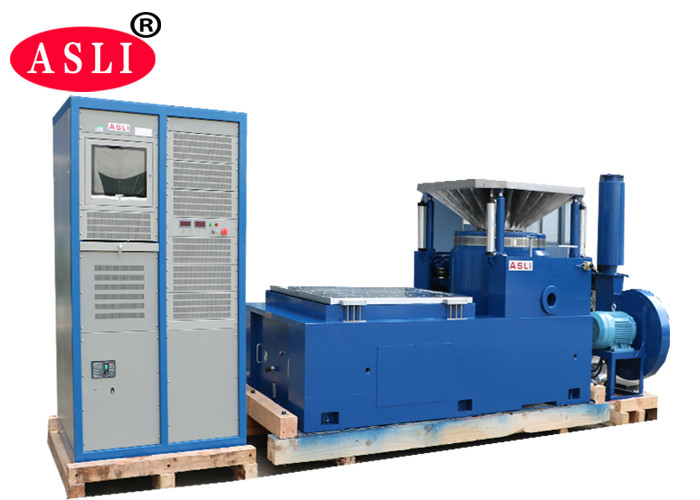

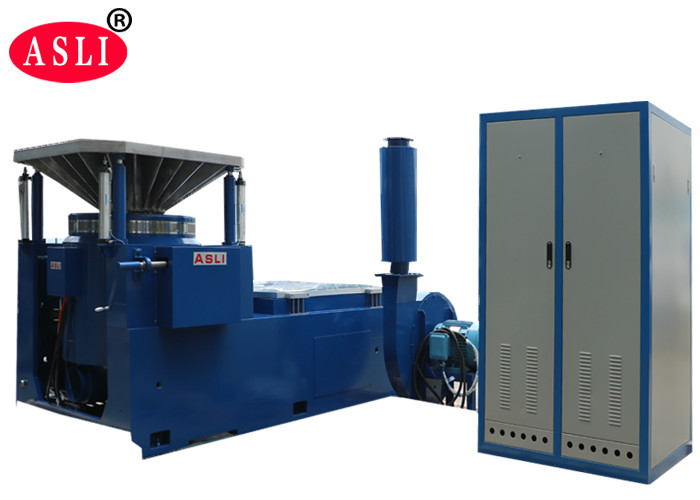

Skład systemu testowego
1. Jednoczęściowy generator drgań poziomych
2. Stół do rozbudowy w pionie
3. Wentylator chłodzący z tłumikiem
4. Cyfrowy wzmacniacz mocy impulsowej
5. Wielofunkcyjny przyrząd pomiarowy do kontroli drgań.
Specyfikacja
| Nazwa | Akumulator samochodowy EN50604 IEC62133 UN38.3 Stanowisko do testowania wibracji do testów laboratoryjnych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (pp)mm | Maks.Ładowanie (kg) | ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
