Zastosowanie:

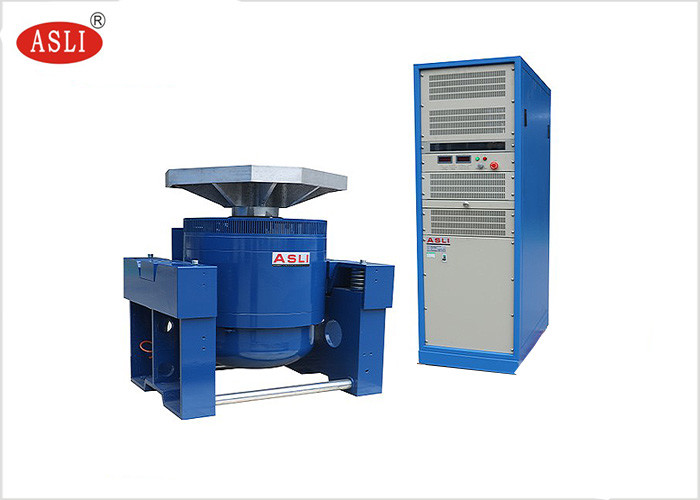

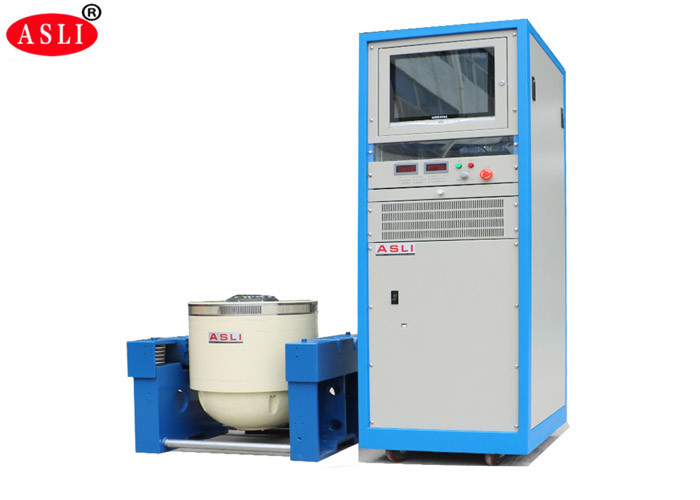

Jesteśmy producentemGorąco sprzedawany elektromagnetyczny trójosiowy stolik wibracji, przyjęto "strukturę podwójnie magnetycznego obwodu", "samogenerujące się koła ruchu szkieletowego", "podtrzymanie w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe","izolacja trunnionowa" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusobowych X, Y, Z i szerokopasmowych testach drgań losowych, do ukończenia klasycznym (półsinusowym, trapezoidalnym,Wyniki badań spectrum impulsu i reakcji na wstrząsProdukty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne, komunikacji, urządzenia domowe i innych dziedzinach.
Dla systemu testowego wibracji, proszę przygotować się do poniższego i wysłać zapytanie, pomożemy wam rekomendować odpowiedni model
DUT/Opis okazu
DUT/Masa próbki testowej
DUT/Wymiary próbki
Profil badawczy, jeżeli jest dostępny
Maksymalne przyspieszenie badania
Badanie w kierunku X, Y, Z lub tylko w kierunku Z

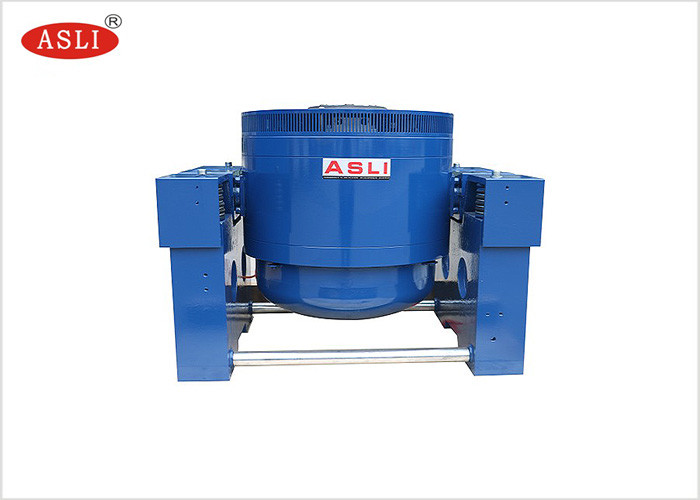

Charakterystyka urządzenia do badania zmęczenia wibracji o wysokiej częstotliwości:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na import składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne elektrodynamicznego urządzenia do badania drgań o wysokiej częstotliwości:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

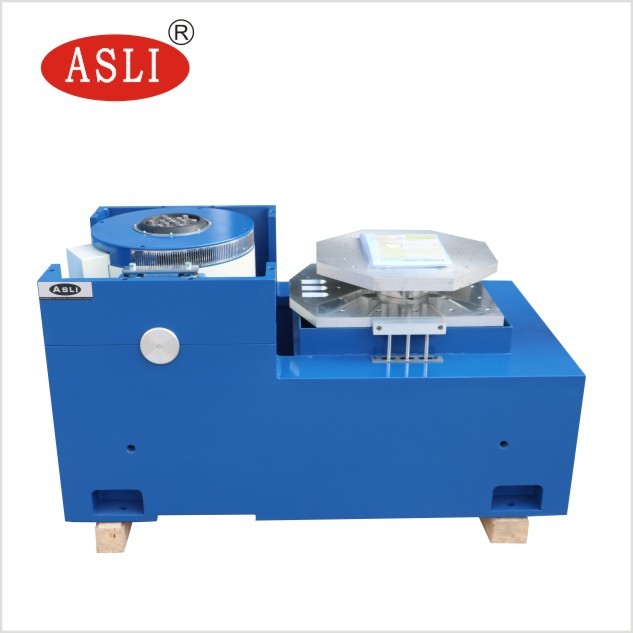

charakterystyka stołu poziomego:
1. w ramach małej ładowni w celu osiągnięcia większej przyspieszenia i częstotliwości pracy, w celu poprawy pojemności ładowania i wydajności całej ładowni maszyny.
2- Szybkość montażu i regulacji.
3Ścieżka ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
charakterystyka pionowej wyprzedzonej ławki:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepszą wydajność zgodnie z doskonałą strukturą, wysokiej jakości materiał
i wykonania.
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Więcej informacji na tematGorąco sprzedawany elektromagnetyczny trójosiowy stolik wibracyjny, tester wibracyjny w laboratorium, witam, skontaktuj się z nami!
