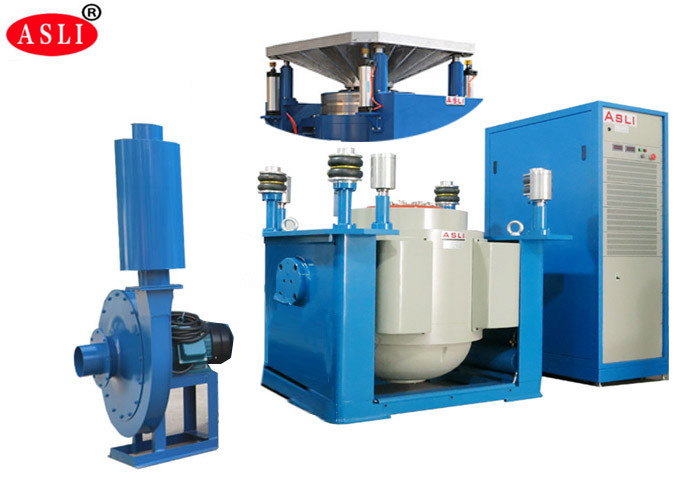

ISTA / ASTM Pakiet Wytrzymałość integralności Przypadkowy tester wibracyjny Dostosowany
Product Details
| Aplikacja: | materiały, części samochodowe, opakowania, produkty gospodarstwa domowego | Woltaż: | 380 V |
|---|---|---|---|
| Zapewniona obsługa posprzedażna: | Wsparcie techniczne wideo, wsparcie online, inżynierowie dostępni do serwisowania maszyn za granicą, | Obowiązujące branże: | przemysł obronny, cywilny, sprzęt elektroniczny, motoryzacyjny, części zamienne, elektronika, lotnic |
| Nazwa produktu: | system testów wibracyjnych | Siła wstrząsająca: | 60 kN |
| Nadaje się do: | Maksymalne obciążenie 500 kg elementów testowych | Zakres częstotliwości: | 3 ~ 2800 Hz |
| Podkreślić |
Test wibracyjny pakietu ASTM,test wibracyjny pakietu 380 V,wibrator o wysokiej częstotliwości ISTA |
||
Product Description
Ten niestandardowy tester losowych drgań jest zaprojektowany do oceny integralności wytrzymałości opakowań zgodnie ze standardami ISTA i ASTM. Zapewnia niezawodne techniczne środki walidacji wydajności opakowań w całym cyklu dystrybucji.
System pomaga osiągnąć następujące cele w programie testowania opakowań:
- Uwierzytelnienie przydatności do zastosowań końcowych
- Pomoc w rozwiązywaniu problemów z obecnymi projektami opakowań
- Identyfikacja potencjalnych oszczędności kosztów materiałów i procesów opakowaniowych
- Zapewnienie technicznych środków obiektywnego porównywania opcji opakowaniowych
- Określenie lub weryfikacja spełnienia wymagań specyfikacji, regulacji lub umowy
- Dostarczenie standardowych danych do dokumentacji zapewnienia jakości
- Dostarczenie dowodów dotyczących odpowiedzialności za produkt, patentów lub roszczeń dotyczących produktu
- Przewidywanie wydajności opakowania podczas dystrybucji i użytkowania przez klientów
Aby pomóc nam zarekomendować najbardziej odpowiedni model do Twojego zastosowania, przygotuj poniższe szczegóły i prześlij je wraz z zapytaniem:
- Opis próbki
- Masa testowa próbki
- Wymiary próbki
- Profil testu (jeśli dostępny)
- Maksymalne przyspieszenie testu
- Kierunek testu: osie X, Y, Z lub tylko kierunek Z
Pobierz: Stojak do testowania wibracji wysokiej częstotliwości ES-30 (PDF)
| Specyfikacja systemu | |
|---|---|
| Model systemu | ES-60 |
| Zakres częstotliwości (Hz) | 3 ~ 2800 |
| Moc znamionowa — sinusoidalna (N) | 60000 |
| Moc znamionowa — losowa (N) | 60000 |
| Moc znamionowa — udarowa (N) | 120000 |
| Maksymalne przyspieszenie — sinusoidalne (m/s²) | 1000 |
| Maksymalne przyspieszenie — losowe (m/s² rms) | 1000 |
| Maksymalne przyspieszenie — udarowe (m/s²) | 2000 |
| Maksymalna prędkość — sinusoidalna (m/s) | 1.8 |
| Maksymalna prędkość — udarowa (m/s) | 1.8 |
| Maksymalne przemieszczenie — maksymalny skok (mm p-p) | 51 |
| Masa cewki ruchomej | 50 kg |
| Wymiar cewki ruchomej | Śr. 450 mm |
| Maks. obciążenie | 750 kg |
| Model | Moc znamionowa sinusoidalna (N) | Moc znamionowa losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
Przykład profilu testu losowych wibracji
- Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansową osiową.
- Konstrukcja z dwoma obwodami magnetycznymi o niskim wycieku strumienia magnetycznego, kompaktowa konstrukcja i racjonalny układ.
- Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności kompozytowego korpusu, zapewniające doskonałą nośność mimośrodową.
- Izolowana podstawa obrotnicy przeznaczona do użytku z hormonami, oferująca wygodną instalację mobilną.
- Zaawansowana technologia w systemie ruchomym zapewnia wysoką niezawodność koła dynamicznego.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i dynamiczna łożyska z małym efektem balonu, zwiększająca nośność stołu wibracyjnego i poprawiająca wydajność przy niskich częstotliwościach.

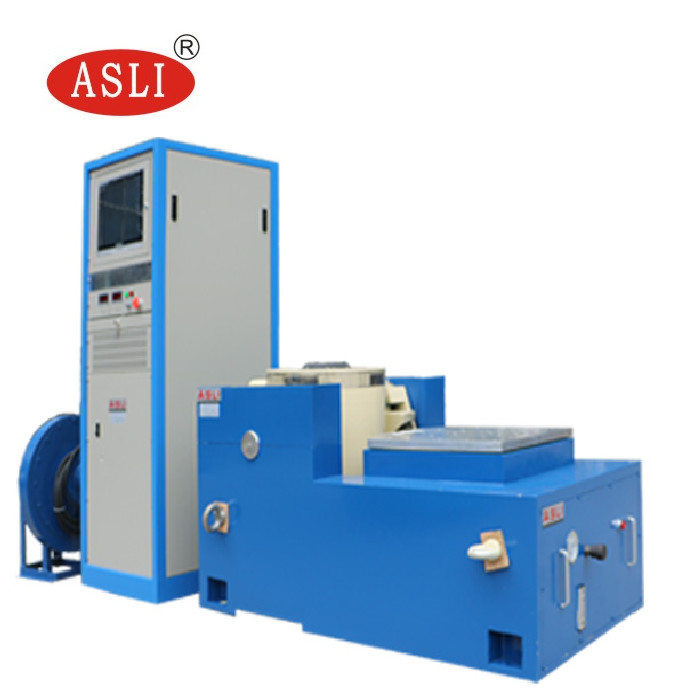

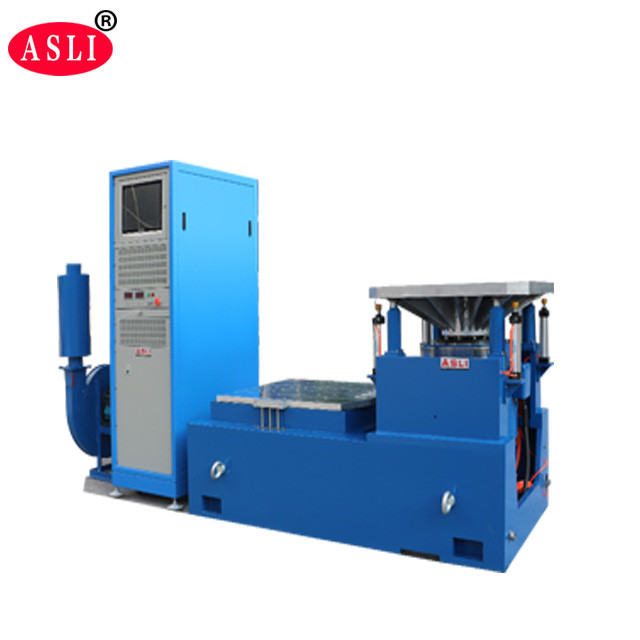

Parametry techniczne poziomego stołu wibracyjnego (test osi X, Y)
Parametry techniczne pionowego stołu wibracyjnego (test osi Z)
Wizyta klienta w firmie ASLi
