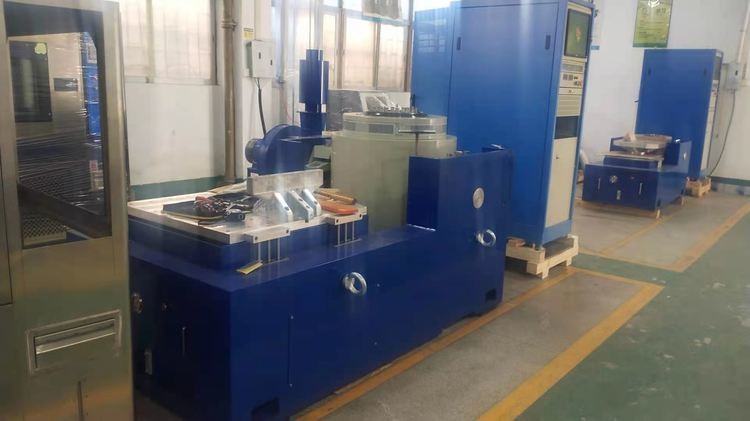

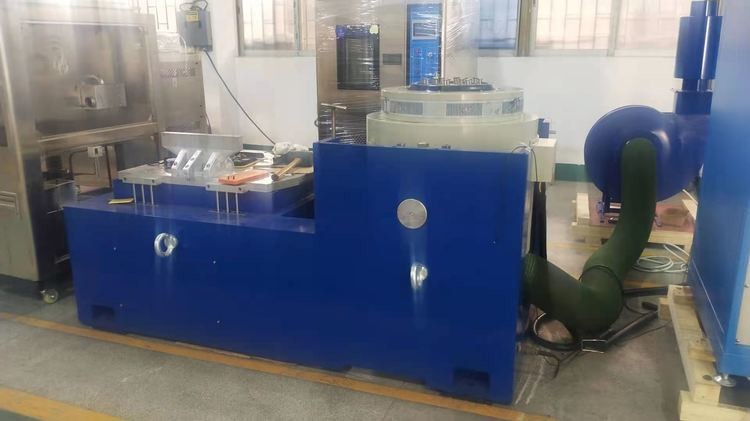

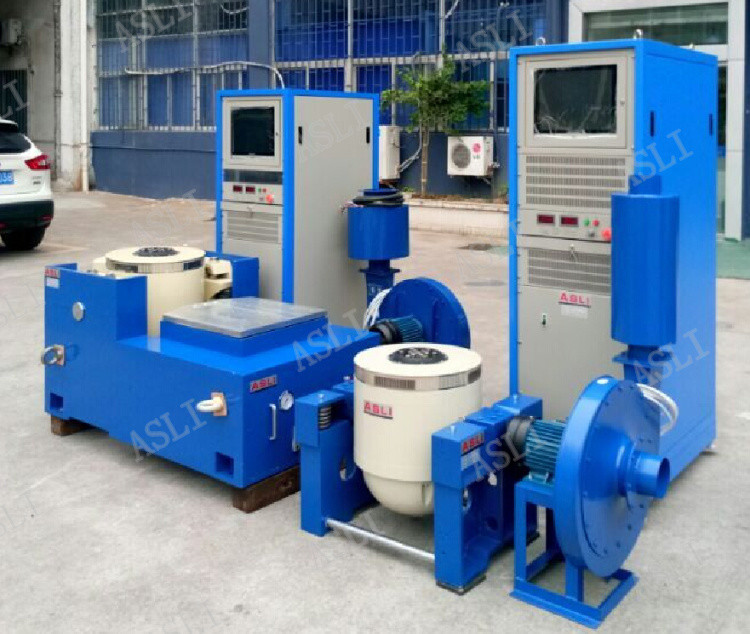

Sprzęt do testowania wstrząsarek elektrodynamicznych z siłą znamionową 600 kg Spełnia test wibracji IEC61373
Obowiązujące normy:
ISTA, GB, GJB, JIS,MIL-STD, DIN, ISO, ASTM, IEC,licencjat itp.
Kluczowe zastosowania:
Podanie
Wstrząsarka wibracyjna o wysokiej częstotliwości przyjęła „podwójną strukturę obwodu magnetycznego”, „samogenerujące się szkieletowe kręgi działania”, „podparcie powietrzne” oraz „łożyska toczne i prowadnice liniowe”, „izolację czopową” zaawansowaną nowoczesną technologię i specjalną technologię, można ukończyć w trójosiowym teście drgań sinusoidalnych X, Y, Z i szerokopasmowych testach drgań nieuporządkowanych, które mają zostać uzupełnione klasycznym (półsinusoidalnym) testem widma odpowiedzi na impulsy i wstrząsy.Jest szeroko stosowany w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 6000N;siła losowa 6000N;siła uderzenia 12000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, przemiatanie tam iz powrotem, sinus, losowy, wstrząs
(3) Tryb przemiatania częstotliwości: liniowy, logarytmiczny, przemiatanie tam iz powrotem, stała częstotliwość
(4)Czasy przemiatania: od 1 do 32767
(5) Czas przemiatania: stała częstotliwość/pojedyncza 1-3600 minut, można wyświetlić krzywe częstotliwości przemiatania.
(6)Maks.Przyspieszenie 1000m/s2(bez obciążenia)
(7) Maksymalne obciążenie 180 kg
(8)Maks.Przemieszczenie: 25 mm pp (bez obciążenia), podwójny szczyt
(9) Przemieszczenie uderzenia: 25 mm
(10) Waga ruchomej cewki: 6,5 kg
(11) Kierunki wibracji: pionowe
(12) fala wibracji: sinusoidalna, losowa, szok;
(13) średnica ruchomej cewki: Φ230 mm
(14) Wymiar systemu wibracji (mm): W850xH750xD550mm
(15) Waga systemu wibracji: 590 kg

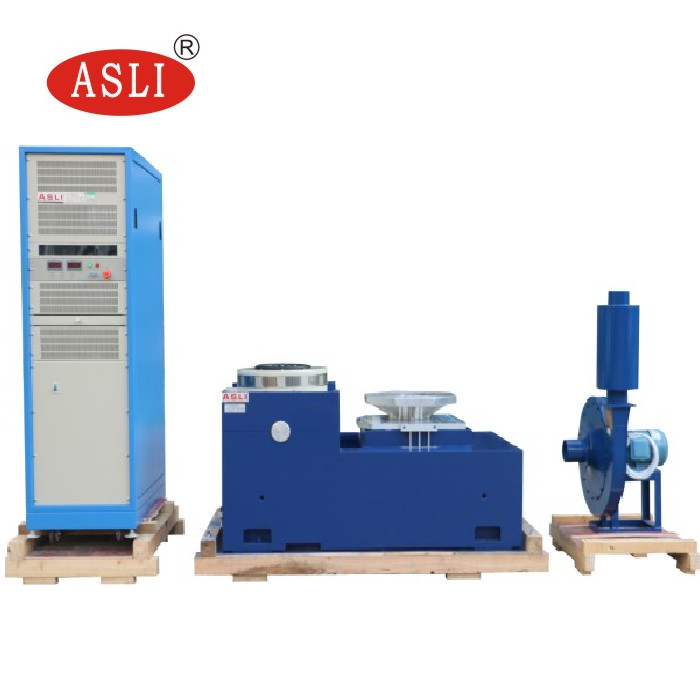

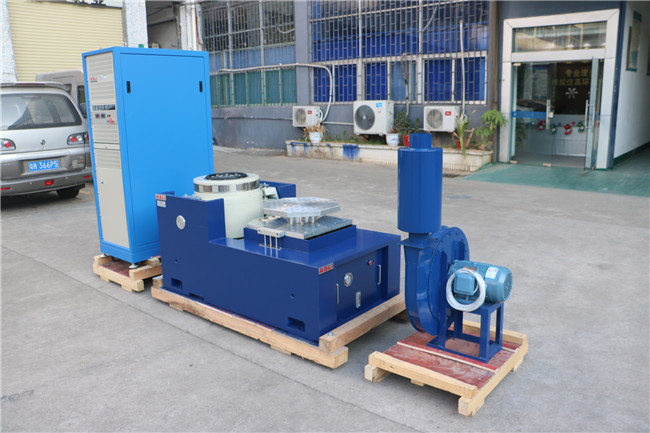

2-2 Szczegóły komponentów wibracyjnych
(1) zestaw generatora wibracji 1
(2) Kontroler wibracji 1 zestaw
(3) Zestaw Komory Połączenia Komunikacyjnego 1
(4) zestaw wzmacniacza mocy DA-6 1;
(5) Moc wzbudzenia 1 szt.
(7) Oprogramowanie sterownika 1 zestaw
(8) Układ chłodzenia 1 zestaw
(9) komputer przemysłowy 1 zestaw
Parametry techniczne:
| Nazwać | Pakowanie stołu wibracyjnego / testera stołu wibracyjnego dla części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (pp)mm | Maks.Ładowanie (kg) | ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
