komora badawcza wibracji ES-6.pdf

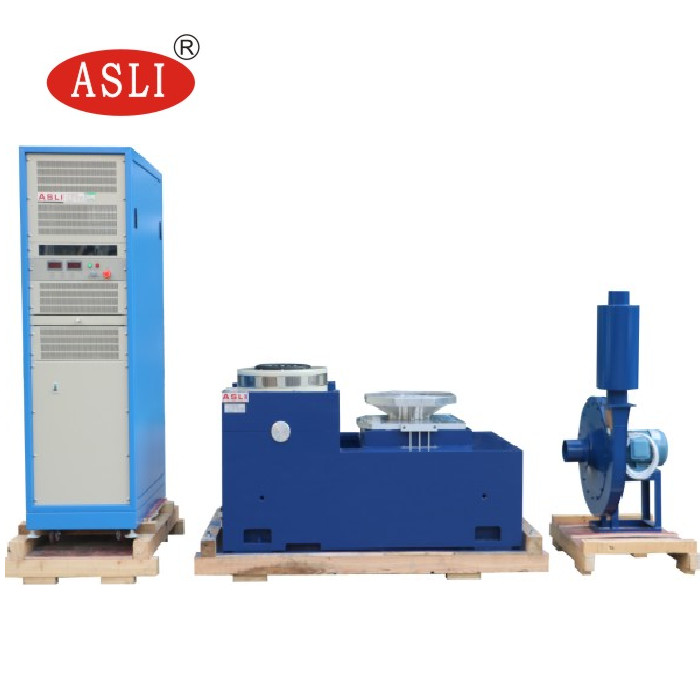

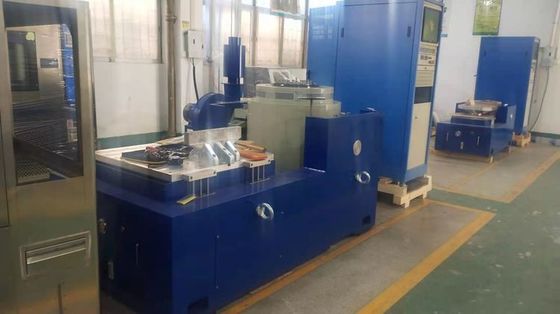

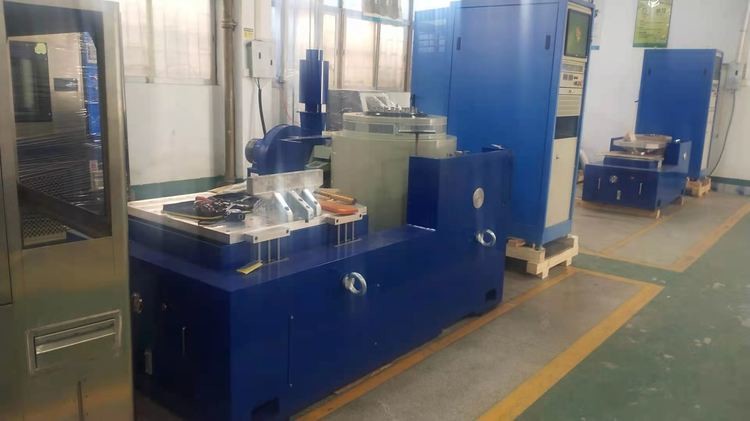

Wyposażenie do badania elektrodynamicznego wstrząsacza z siłą znamionową 600 kg spełnia próby drgań IEC 61373
Stosowane normy:
ISTA, GB, GJB, JIS,Wymagania w zakresie ochrony środowiskaB.S. itd.
Główne zastosowania:
Zastosowanie
Wysoko częstotliwości wibracji Shaker przyjął "podwójnie magnetycznej struktury obwodu", "samogenerowane koła działania szkieletu", "Airborne Support" i "rolowania rolkowe i kierownictwo liniowe","izolacja trunnionowa" nowoczesna zaawansowana technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusoidalnych X, Y i Z oraz szerokopasmowych testach drgań losowych, które należy zakończyć klasycznym (pół-sinusoidalnym) testem pulsu i widma reakcji uderzeniowej.Jest szeroko stosowany w obronie narodowej., broni, lotnictwa, lotnictwa kosmicznego, łączności, elektroniki, urządzeń elektrycznych, łączności, urządzeń gospodarstwa domowego i innych dziedzin.
(1) Siła znamionowa: siła sinus 6000N; siła losowa 6000N; siła uderzeniowa 12000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości przesuwania: liniowy, logarytmiczny, przesuwanie do przodu i z tyłu, stała częstotliwość
(4) Czasy częstotliwości przesuwania: od 1 do 32767
(5) Czas częstotliwości przesuwania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości przesuwania.
(6) Maksymalne przyspieszenie 1000 m/s2(bez obciążenia)
(7) Maksymalne obciążenie 180 kg
(8) Maksymalny przemieszczenie: 25 mm p-p (bez obciążenia), podwójny szczyt
(9)Zmiana miejsca uderzenia: 25 mm
(10)Masę cewki ruchomego: 6,5 kg
(11) W kierunku wibracji: pionowo
(12) Fala wibracyjna: sinus, losowość, szok
(13)Prężnica przesuwanej cewki: Φ230 mm
(14) Wymiar układu drgań ((mm): W850xH750xD550mm
(15) Masa układu drgań: 590 kg

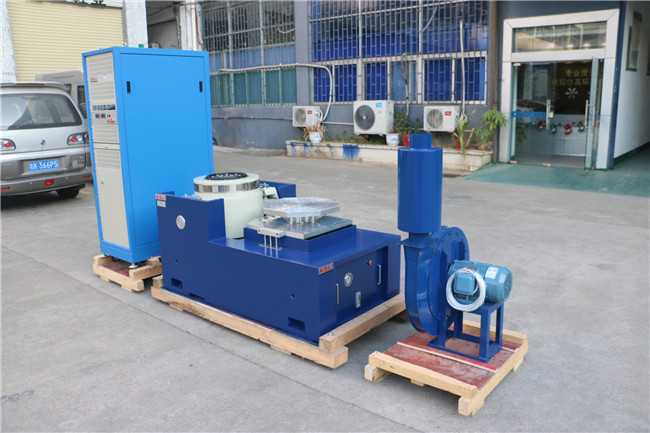

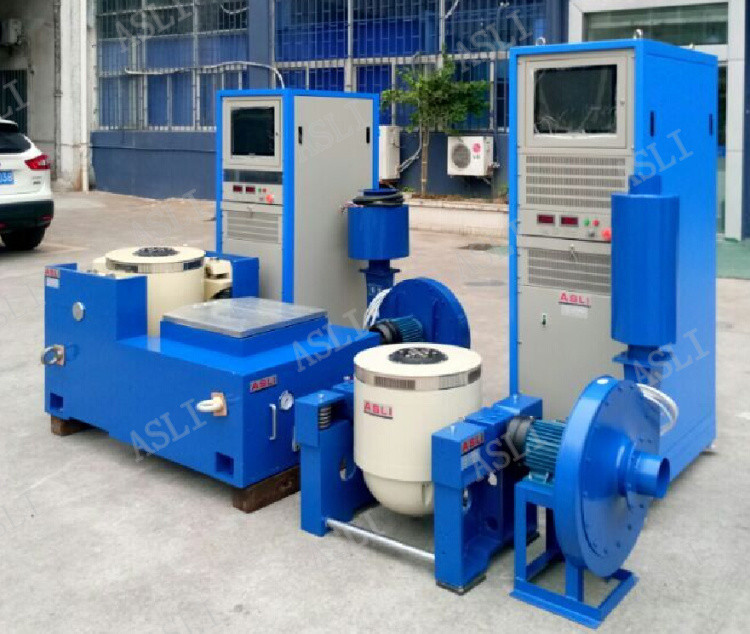

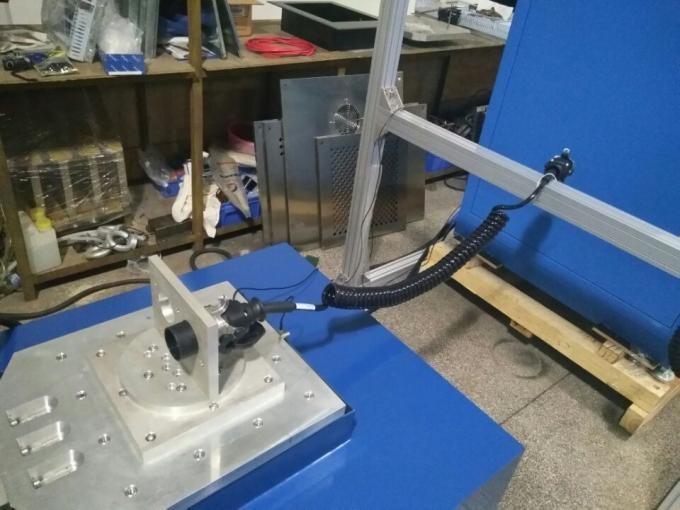

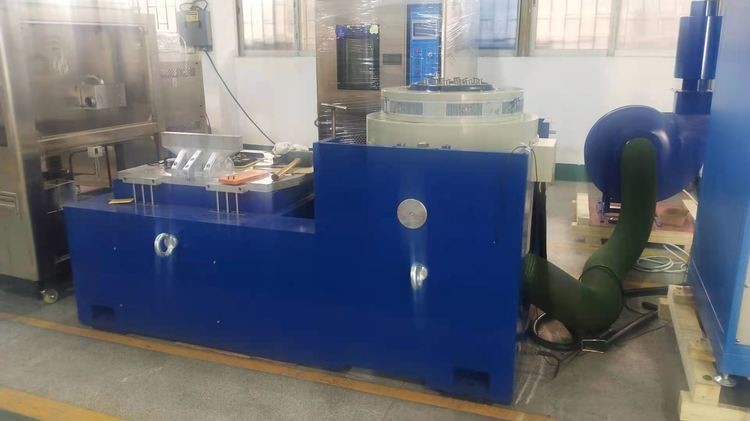

2-2 Komponenty wibracji Szczegóły
(1) Generator drgań 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3)Komunikacja Komora połączenia 1 zestaw
(4)DA-6 Wzmacniacz mocy 1 zestaw
(5) Moc podniecenia 1 pc
(7) Oprogramowanie sterownika 1 zestaw
(8) Układ chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
Parametry techniczne:
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
