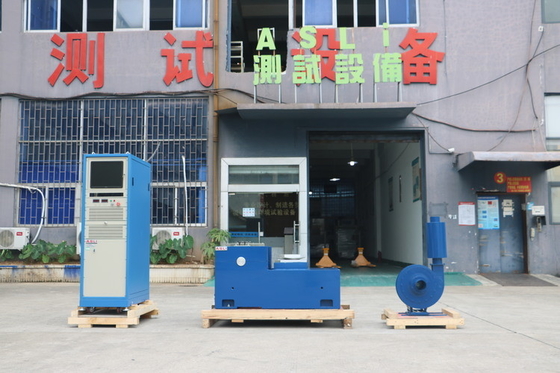

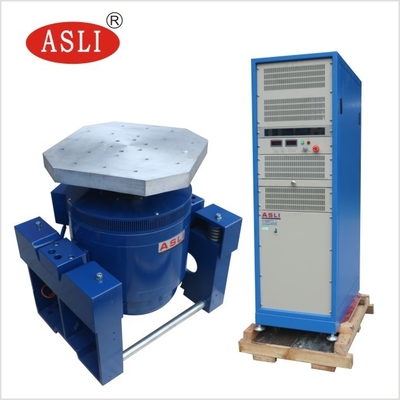

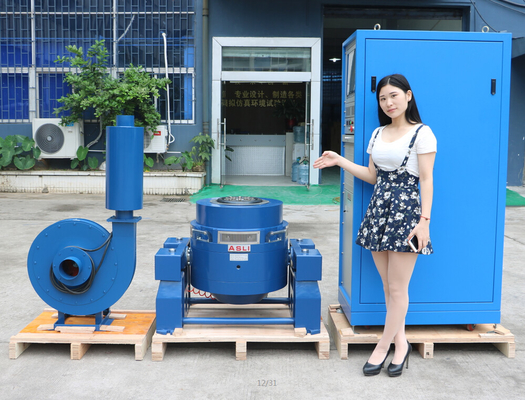

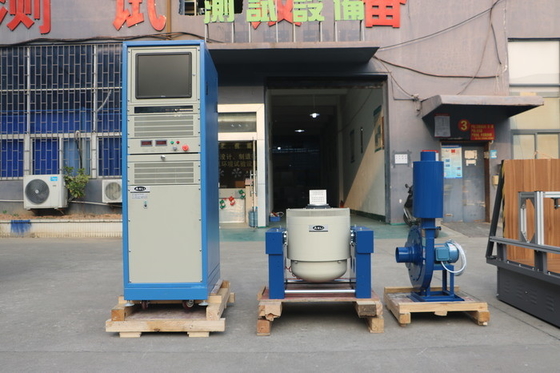

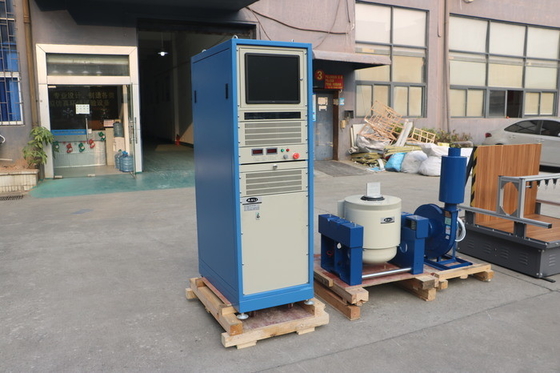

Mały wibrator elektrodynamiczny do płytek PCB i innych produktów elektrycznych
Terminologia używana w różnych branżach dla wibratorów:
Zastosowanie:
Jesteśmy producentem serii produktów: Wibratorów elektrodynamicznych wysokiej częstotliwości / Wibratorów zmęczeniowych wysokiej częstotliwości, przyjmujących strukturę "podwójnego obwodu magnetycznego", "samogenerujące się kręgi akcji szkieletowej", "wsparcie powietrzne" oraz "łożyska rolkowe i prowadnice liniowe", "izolacja obrotnicy" - zaawansowaną nowoczesną technologię i specjalną technologię, która pozwala na wykonanie testów sinusoidalnych w trzech osiach X, Y, Z oraz testów losowych szerokopasmowych, a także testów impulsowych klasycznych (półsinusoidalnych, trapezoidalnych, piłokształtnych) i testów widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronności narodowej, uzbrojeniu, lotnictwie, astronautyce, telekomunikacji, elektronice, sprzęcie elektrycznym, AGD i innych dziedzinach.
Parametry techniczne wibratora elektrodynamicznego wysokiej częstotliwości:
| Model |
Sinusoida znamionowa Siła (N) |
Losowa znamionowa Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Przemieszczenie znamionowe (p-p)mm |
Maks. obciążenie (Kg) | cewka ruchoma (Kg) |
Wymiary cewki ruchomej (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Cechy wibratora wysokiej częstotliwości:
1. Dobrze zaprojektowany szkielet dynamicznego okręgu, z wyższą częstotliwością rezonansu osiowego.
2. Podwójny obwód magnetyczny, niski wyciek strumienia magnetycznego, zwarta i racjonalna konstrukcja.
3. Łożyska rolkowe drążka wahadłowego proste i zorientowane na sztywność kompozytowego korpusu importowanego, odporność na obciążenia mimośrodowe.
4. Fundament izolacji obrotnicy dedykowany do użytku z hormonem, wygodna instalacja i mobilność.
5. Zaawansowana technologia systemu ruchu do zapewnienia wysokiej niezawodności okręgu dynamicznego.
6. Nowa konstrukcja kanału wentylacyjnego i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, zwiększająca pojemność stołu wibracyjnego, poprawiająca wydajność przy niskich częstotliwościach.

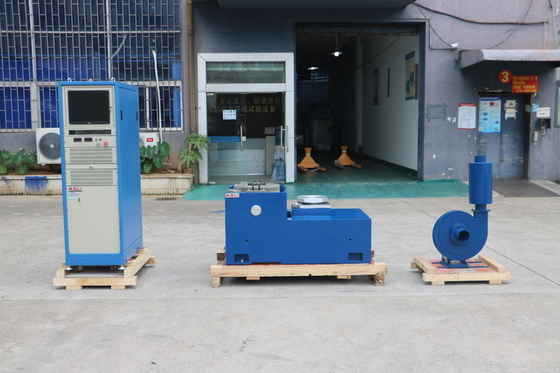

Cechy stojaka poziomego:
1. W ramach małej ławy obciążeniowej realizuje wyższe przyspieszenie i częstotliwość roboczą, poprawiając zdolność obciążeniową i wydajność całej ławy maszynowej.
2. Pozioma ława i ława wibracyjna są zintegrowane, o doskonałej konstrukcji, wygodne w instalacji i regulacji.
3. Tor ciśnienia statycznego, w kształcie litery V, z możliwością odporności na pochyłości i obciążenia odchylające.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławy (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Cechy pionowego rozszerzonego stojaka:
Pionowy rozszerzony stojak VT i określone zaciski, precyzyjnie obliczone, starannie zaprojektowane, aby zapewnić klientowi najlepszą wydajność dzięki doskonałej konstrukcji, wysokiej jakości materiałom
i wykonaniu.
Parametry techniczne ekspandera pionowego:
| Model | Waga (kg) | Maks. częstotliwość (Hz) | Rozmiar ławy |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Okągła ława) | 220 | 350 | Φ1200 |
Jeśli masz jakiekolwiek zapytania dotyczące Małego wibratora elektrodynamicznego do płytek PCB i innych produktów elektrycznych, prosimy o kontakt.
