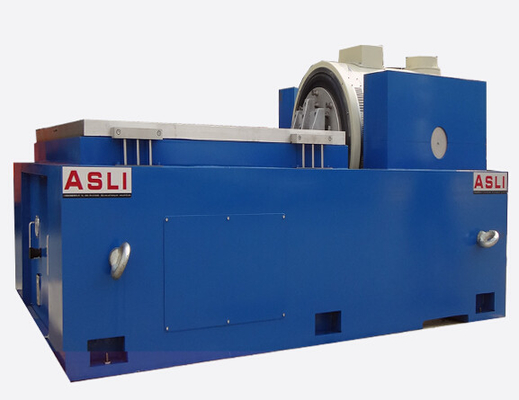

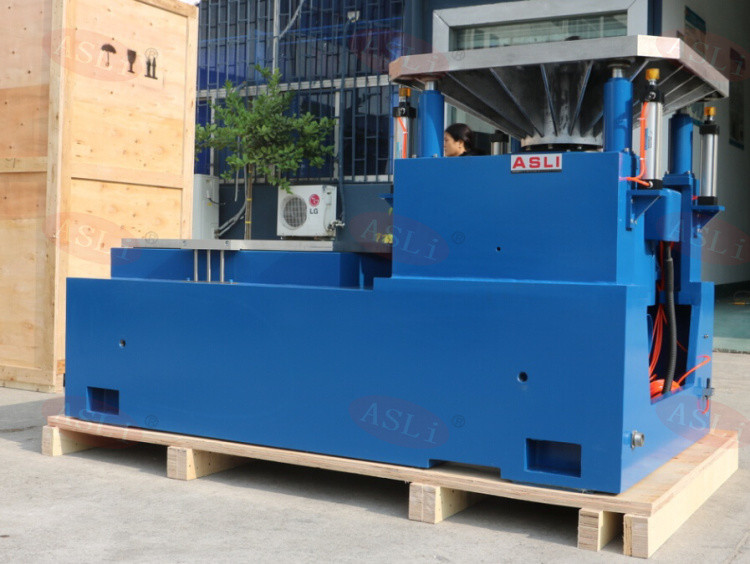

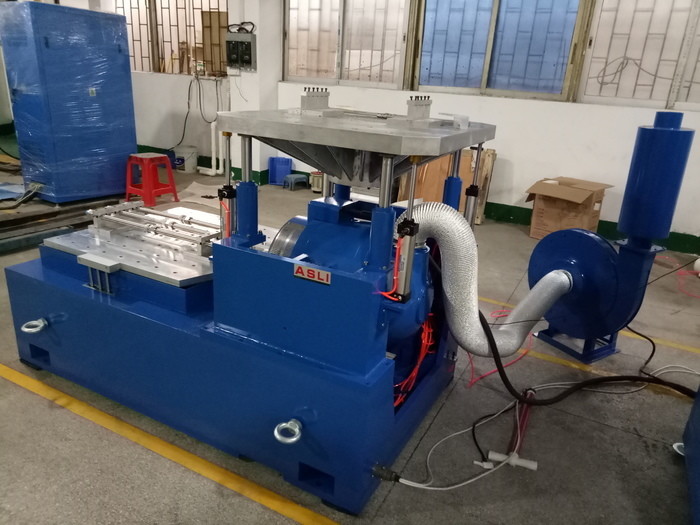

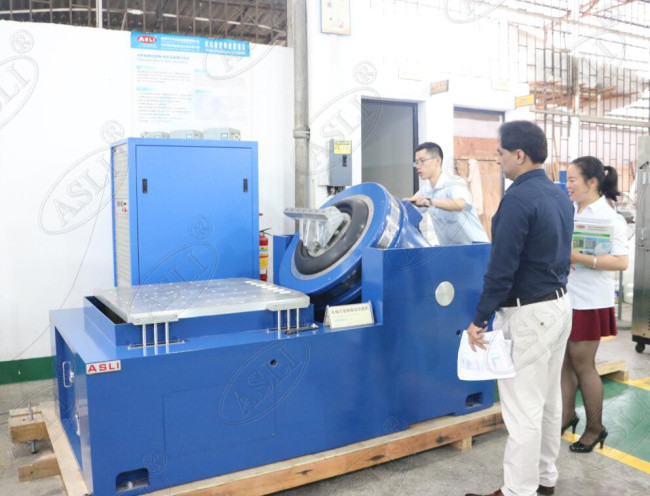

Urządzenia do badania tablicy wibracji osi 3 w laboratorium elektromagnetycznym zgodnie ze standardem ASTM D999-01
Dlaczego wybrać ASLI do testowania wibracji?
ASLI dostarcza specjalne, dostosowane do potrzeb maszyny testowej, aby spełnić wszelkiego rodzaju wymagania testowe i warunki urządzeń..Z wyjątkiem zwykłych produktów, świadczymy usługi OEM.
Charakterystyka:
dwumagnetyczna struktura;
Armatury bez ramy;
Podtrzymanie obciążenia pneumatycznego;
konstrukcja trunnionu z izolacją powietrzną;
Aktywny układ zawieszenia armatury;
Niewielkie zniekształcenie kształtu fali, duża zdolność nośna, dobra jakość kierowania;
funkcje zabezpieczające dla blokady bezpieczeństwa;

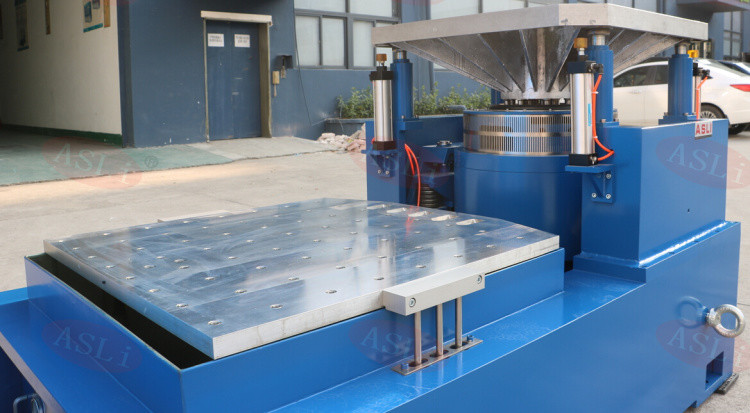

Dobra kompatybilność z rozszerzaczem głowicy stołu przesuwnego, komorą badawczą klimatyczną, uchwytami izolacyjnymi itd.
Parametry techniczne rozszerzacza poziomego:
parametry techniczne pionowego rozszerzacza:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość nominalna (m/s) |
Rated- Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka (Kg) |
Wymiar Ruchowa cewka (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Opakowanie: Najpierw folia PP, a potem 10 mm pianki między maszyną a obudową, a na zewnątrz jest standardowa obudowa z sklejki eksportowej.
Jeśli potrzebujesz więcej informacji na temat urządzeń do testowania tablicy wibracji 3-osiowej w laboratorium elektromagnetycznym zgodnie ze standardem ASTM D999-01, skontaktuj się ze mną.
