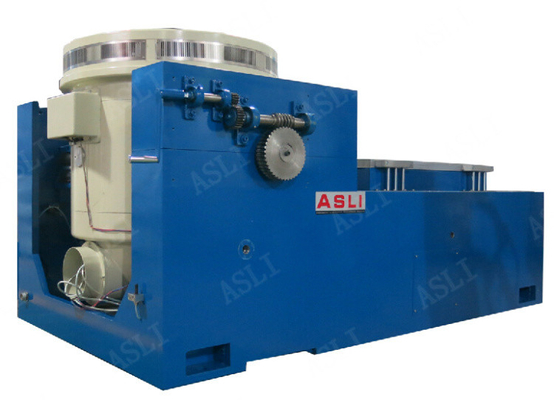

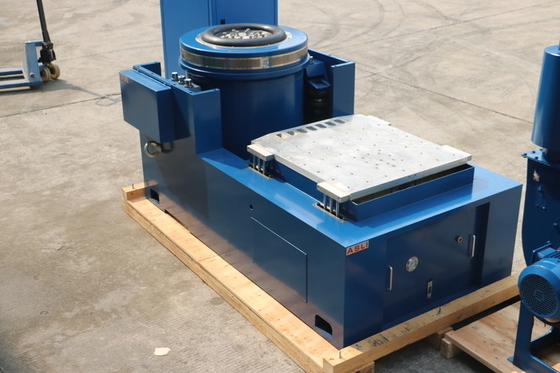

System do badania drgań sinusoidalnych i losowych o dużym przemieszczeniu z kontrolerem do MIL-STD 810F
Product Details
| siła sinusoidalna: | 40000N | Prędkość: | 2,0 m/s |
|---|---|---|---|
| Przemieszczenie: | 51mm | Częstotliwość: | 3 ~ 2000 Hz |
| Załadunek: | 500 kg | Przyśpieszenie: | 100g |
| armatura: | 450mm | ||
| Podkreślić |
System testowania wibracji 40000N,system testowania wibracji sinusoidalnych,stanowisko do testowania wibracji 2000 Hz |
||
Product Description
Pobierz urządzenie do badania drgań wysokiej częstotliwości ES-30 (PDF)
System testowania drgań z sterownikiem z silnikiem sinusem i losowym dużym przemieszczeniem jest zaprojektowany zgodnie z MIL-STD 810F. This high-frequency electromagnetic vibration shaker evaluates resonant frequencies of product and package designs while simulating the random vibration encountered during distribution or in-use environmentsSystem jest prosty w obsłudze i wykonuje szeroki zakres testów wibracji zgodnie z wymogami rządowymi, przemysłowymi i korporacyjnymi.
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS i inne.
- Urządzenia elektroniczne do pojazdów
- Zestawy liczników silników
- Akumulatory magazynowe do samochodów
- Elektryczne urządzenia samochodowe
- Silniki samochodowe
- Baterie dielektryczne rozpuszczalne w wodzie
- Zawory bezpieczeństwa
- Kompresory klimatyzacyjne samochodowe
Warunki badania obejmują zazwyczaj zakres częstotliwości badania wibracji, wielkość wibracji, czas trwania wibracji, kierunek wibracji, rodzaj wibracji (winkowe, losowe lub mieszane wibracje),i ograniczenia tolerancji badańOkreśl, czy badanie należy przeprowadzić w jednym kierunku (i, w razie potrzeby, kolejność badań w kierunkach X, Y i Z) czy w trzech kierunkach jednocześnie.
- Połączona konstrukcja komory badawczej i układu chłodniczego o kompaktowej i eleganckiej konstrukcji; niezależna konsola.
- Wygodna obsługa; oryginalna jednostka kompresora chłodniczego i jego główne akcesoria importowane z zagranicy.
- Importowany kontroler LCD z kolorowym ekranem dotykowym zdolny do automatycznego sterowania programami temperatury i wilgotności.
- Wyposażony w interfejs telekomunikacyjny RS232.Użytkownicy mogą wybierać spośród różnych modeli próbek wibracji, aby zapewnić, że oprócz dobrego systemu chłodzenia i ciepła oraz uszczelnienia powietrza, ta ławka wibracji może również pochwalić się niezwykłym efektem urządzeń do badań niezawodności drgań mechanicznych i wibracji wstrząsowych.
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Dwu-magnetyczny obwód, małe wycieki strumienia magnetycznego, kompaktowa struktura i racjonalna.
- Rocker Rod łożyska rolkowe proste i zorientowane na import składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
- Trunnion izolacja fundacja poświęcona wykorzystaniu hormonów, instalacja mobilnej wygody.
- Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
- Nowa konstrukcja kanału i wzmocnienie efektu chłodzenia.
- Sztatyczna sztywność, dynamiczna sztywność łożyska małego balonu, podnoszenie mocy łożyska stołu wibracyjnego, poprawa wydajności niskiej częstotliwości.
Jeśli potrzebujesz więcej informacji na temat systemu testowego drgań z silnikowym i losowym dużym przemieszczeniem z kontrolerem dla MIL-STD 810F, skontaktuj się z nami.
Product Highlights
System testowy wibracji sinusoidalnych/losowych 40000N dla MIL-STD 810F, 3-2000 Hz, przemieszczenie 51 mm, obciążenie 500 kg, przyspieszenie 100 g. Trwałe, wydajne, z importowanym kontrolerem i opcjami niestandardowymi. Spełnia MIL-STD, ISO, ASTM, IEC.
