System badania drgań mechanicznych ES-10.pdf
Urządzenia do badań wstrząsów i drgań do badań drgań wysokiej i niskiej częstotliwości
Wymagania dotyczące badań:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
Maszyna do symulacji drgań transportu z pakietem wysokiej częstotliwościcałkowicie zgodnie ze standardowym badaniem związanym z konstrukcją akumulatora, symulacją, w określonych warunkach badania wibracji akumulatora,akumulator lub zestaw akumulatorów jest mocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, akceleracją i trybem przemieszczania wzdłuż wibracji próbki baterii w trzech wzajemnie prostopadłych kierunkach, zmierzona bateria nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Skład urządzenia do badania drgań:
Stolik do badań wibracji, wzmacniacz mocy, wentylator chłodzący, stolik przesuwny, ekspander pionowy
Wymagania dotyczące poziomego stoiska:
W ramach małej ładowni, aby osiągnąć większe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Weryfikacja:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepsze osiągi zgodnie z doskonałym
Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność łożyska małych balonów, podnosząc zdolność nośną stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.

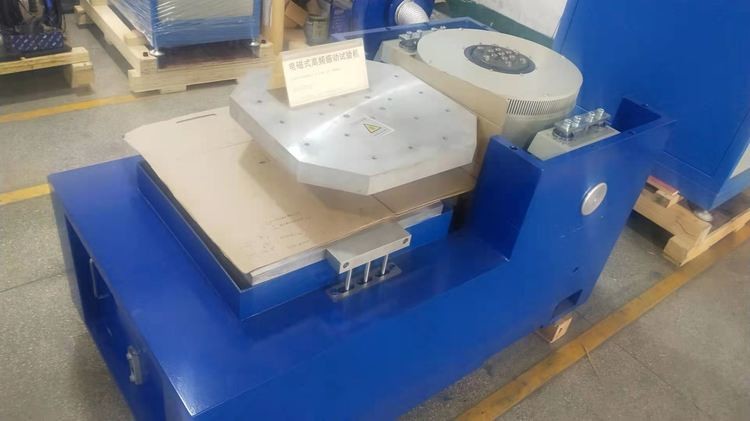

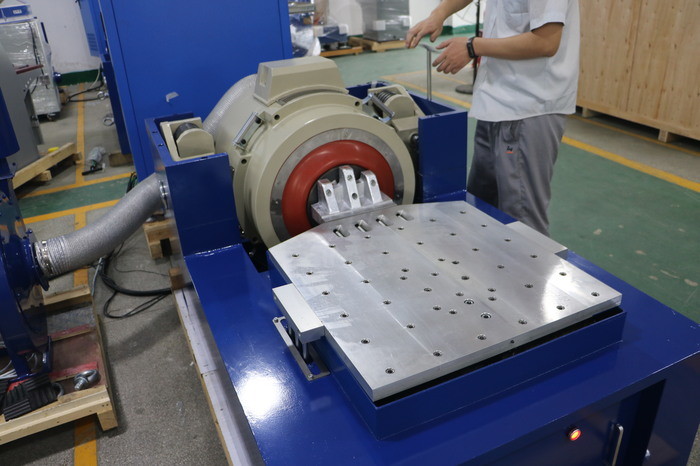

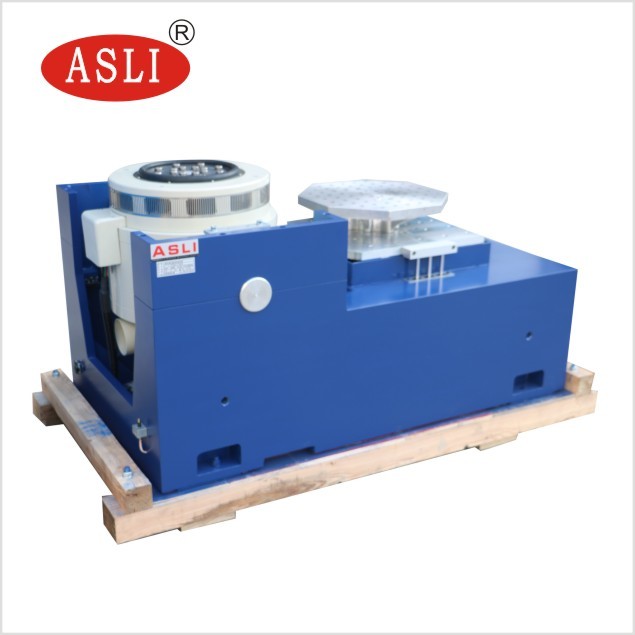

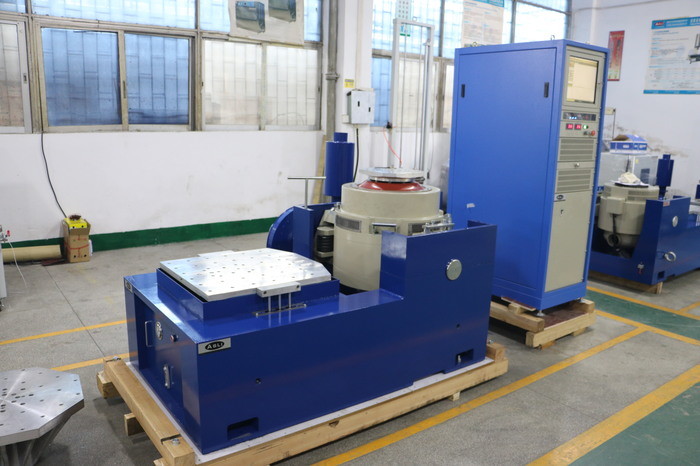

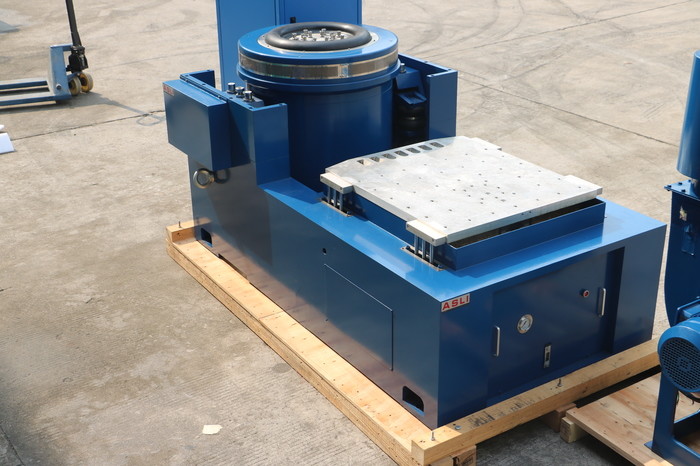

Zdjęcia do odniesienia:
