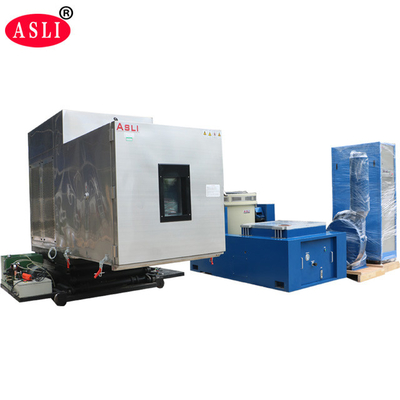

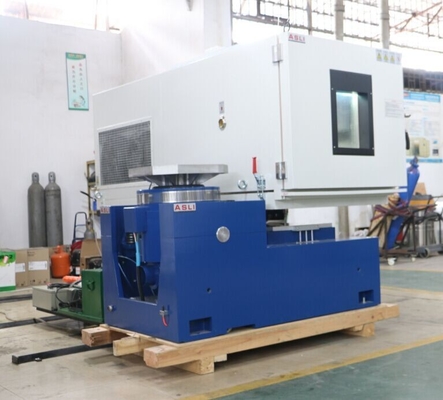

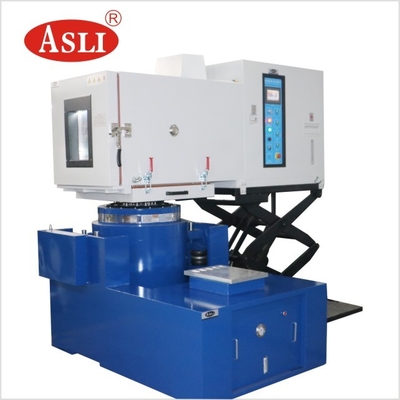

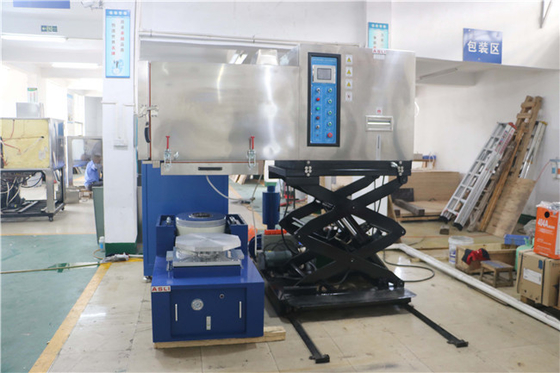

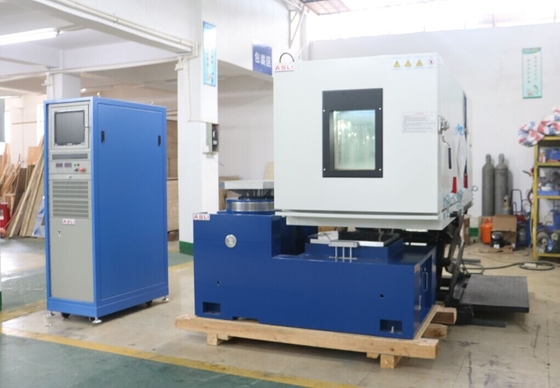

Programatyczna komora drgań temperatury i wilgotności dla czujnika ABS Badanie ISO 16750-1
Dlaczego wybrać komorę wibracyjną ASLI?
1. Połączona struktura komory badawczej i układu chłodniczego charakteryzująca się kompaktową i gracyjną konstrukcją; niezależna konsoli
2. Aby uczynić go wygodnym w obsłudze; oryginalna jednostka kompresora chłodniczego i jego główne akcesoria importowane z zagranicy
3. Importowany LCD kolorowy kontroler ekranu dotykowego zdolny do sterowania programami temperatury i wilgotności w samochodzie;
4Aby spełnić wyjątkowe wymagania klienta, użytkownicy mogą wybierać spośród różnych modeli biurka wibracyjnego, aby zapewnić, że oprócz dobrego chłodu
5System pieczętowania ciepła i powietrza, ten biurka wibracji będzie również pochwalić się niezwykły efekt wibracji mechanicznej
sprzęt do badań niezawodności, wibracje wstrząsowe
Parametry techniczne:
| Model | THV-408 ((A~F) |
| Wymiar wewnętrzny | Wymagania w odniesieniu do przepływów |
| Wymiar zewnętrzny | W850 × H1950 × D2100 ((mm) |
| Zakres temperatury | Niska temperatura: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Wysoka temperatura: 100oC (~ 150oC) |
| Zakres wilgotności | 20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. jest specjalnym warunkiem opcjonalnym, potrzebny odwodnik) |
|
Dokładność analityczna Rozdzielanie temperatury i wilgotność |
00,1% RH/±2,0oC; ±3,0% RH |
|
Dokładność kontroli o temperaturze i wilgotności |
±0,5oC; ±2,5% RH |
|
Temperatura Wzrost/spadek Wskaźnik prędkości |
Wzrost temperatury około 0,1 do 3,0 °C/min / spadek temperatury około 0,1 do 1,5 °C/min; (Szybkość spadku min.10,5°C/min jest specjalnym warunkiem fakultatywnym) |
|
Działania wewnętrzne i Materiał zewnętrzny |
Materiał pudełka wewnętrznego to stal nierdzewna SUS 304#, zewnętrznego pudełka to stal nierdzewna lub Włókna walcowane na zimno z farbą. |
| Materiał izolacyjny | Odporne na wysoką temperaturę, wysoką gęstość, chloroformat, pianki etyloacetowe |
| System chłodzenia | Chłodzenie wiatrem lub wodą/kompresor z pojedynczym segmentem (- 40oC, kompresor z podwójnym segmentem - 70oC) |
| Urządzenia ochronne |
Przełącznik bez bezpiecznika, przełącznik zabezpieczający przed przeciążeniem kompresora,chłodnik wysokiego i niskiego napięcia przełącznik ochronny, przełącznik ochrony przed nadmiernym wilgotnością i nadmierną temperaturą, bezpieczniki, system ostrzegania o awarii, ochrona ostrzegawcza przed krótkim przechowywaniem wody |
| Akcesoria opcjonalne | Drzwi wewnętrzne z otworem operacyjnym (nieobowiązkowe), rejestrator (nieobowiązkowy), oczyszczacz wody, odwilżacz |
|
Wibracje Sprzęt do badań |
Wybierz odpowiedni test wibracji ławki zgodnie z warunkiem testu klienta, parametry techniczne Proszę wziąć elektrodynamikę. |
| Władza | AC380V 3 frazy 5 linii, 50/60HZ |
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
