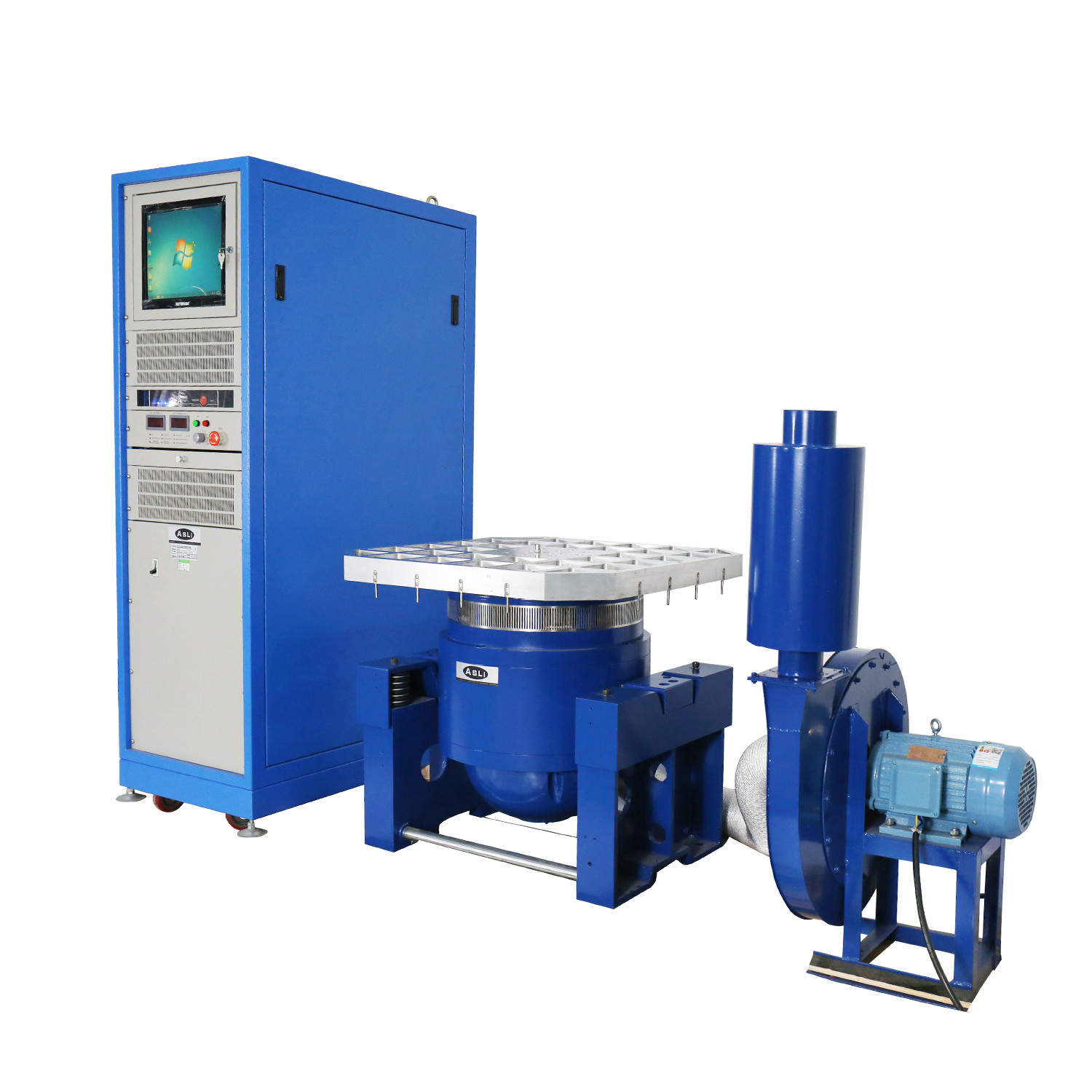

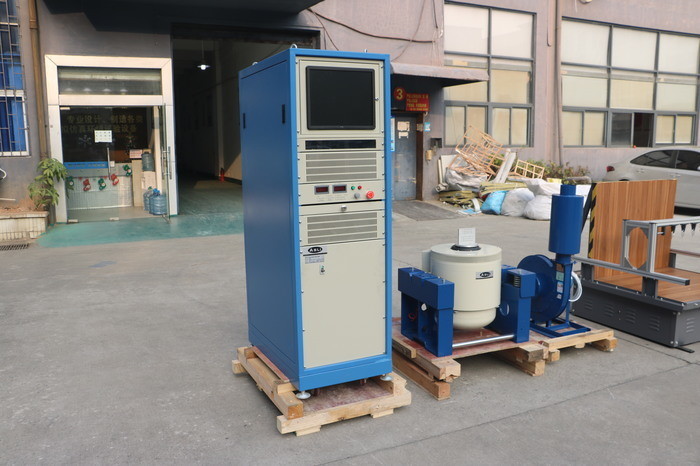

Sinusoidalny i losowy elektromagnetyczny tester drgań wysokiej częstotliwości
Jaka jest wartość RMS w badaniach drgań?
W badaniach drgań ogólnie wymagane jest, aby sygnał losowy zawierał wartości szczytowe trzykrotności wartości RMS.Siła wytwarzana przez pobudzacz jest głównie ograniczona przez działanie ogrzewania prądu. tzn. wartość RMS, podczas gdy na moc wzmacniacza wpływają wartości szczytowe.
Pobierz dokument do przechowywania -- kliknij tutaj ----→ES-3 tester wibracji.pdf
Sinusoidalny i losowy elektromagnetyczny tester drgań wysokiej częstotliwościcałkowicie zgodnie ze standardowym badaniem związanym z konstrukcją akumulatora, symulacją, w określonych warunkach badania wibracji akumulatora,akumulator lub zestaw akumulatorów jest mocowany na stole wibracyjnym, zgodnie z przewidzianą częstotliwością, akceleracją i trybem przemieszczania wzdłuż wibracji próbki baterii w trzech wzajemnie prostopadłych kierunkach, zmierzona bateria nie powinna wyciekać,Nie trać serca., nie złamane, bez pożaru i eksplozji.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Wzmacniacz mocy | |
| Wyjście wzmacniacza | 30 kVA |
| SNR | > 65 dB |
| Narysowane napięcie wyjściowe | 120 Vrms |
| Wymiary (L×W×H, niezapakowane) | 800x900x2,100 mm |
| Wydmuchacz | |
| objętość powietrza | 00,46 m3/s |
| Władza | 70,5 kW |
| Średnica przewodu powietrznego | 200 mm |
| Ciśnienie powietrza | 80,8 kPa |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów o 90 stopni), maksymalnie 20 ̊ |

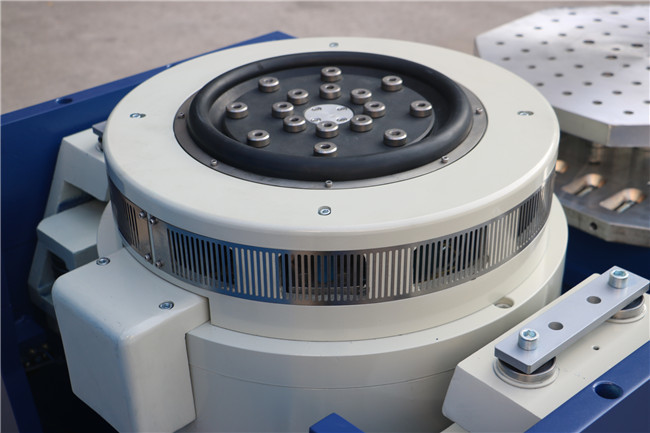

Wstrząsacz wibracji
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
