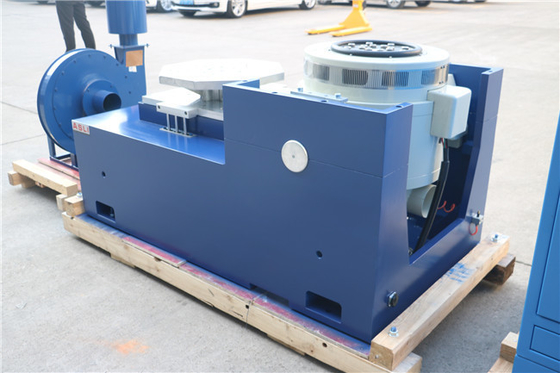

MIL-STD-810 Rozsądny używany wysokofrekwencyjny tester drgań typu elektrodynamicznego
Jak ocenić różne produkty przemysłowe przy użyciu obciążenia wibracyjnego?

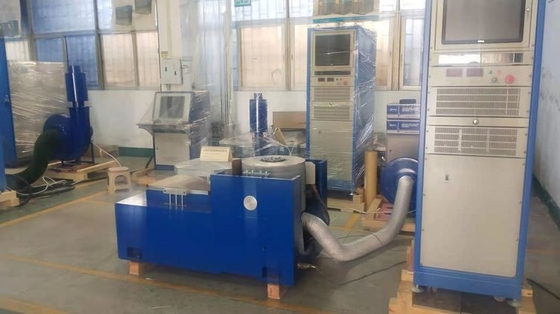

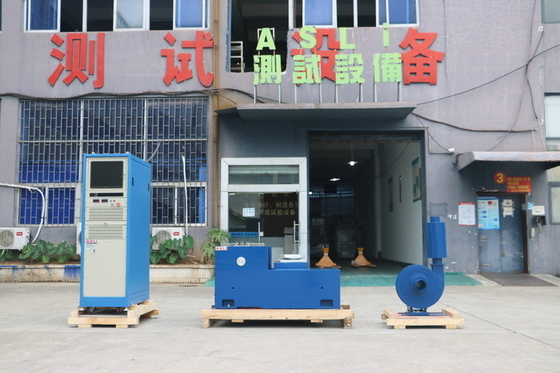

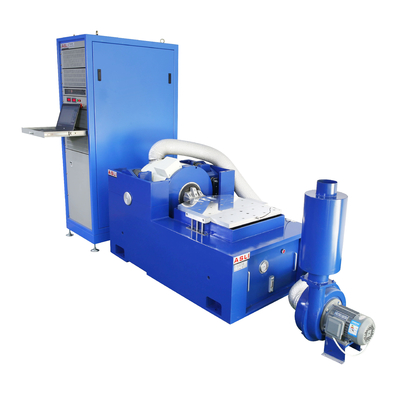

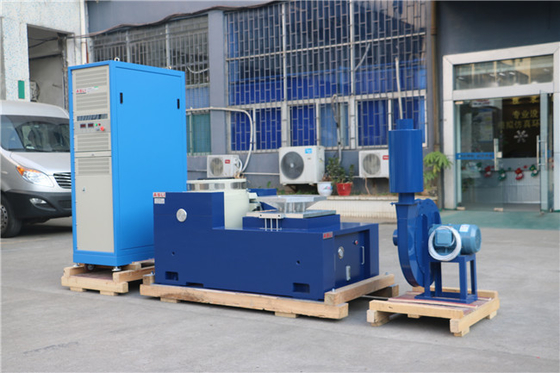

System testowania drgań elektrodynamicznych EMIC do oceny produktów przemysłowych w stosunku do drgańTen system składa się z generatora wibracji, wzmacniacz mocy i system kontroli wibracji.
Pobierz dokument do przechowywania -- kliknij tutaj ----→komora badawcza wibracji ES-6.pdf
1. Połączona struktura komory badawczej i układu chłodniczego charakteryzująca się kompaktową i gracyjną konstrukcją; niezależna konsoli
2. Aby uczynić go wygodnym w obsłudze; oryginalna jednostka kompresora chłodniczego i jego główne akcesoria importowane z zagranicy
3. Importowany LCD kolorowy kontroler ekranu dotykowego zdolny do sterowania programami temperatury i wilgotności w samochodzie;
4Aby spełnić wyjątkowe wymagania klienta, użytkownicy mogą wybierać spośród różnych modeli biurka wibracyjnego, aby zapewnić, że oprócz dobrego chłodu
5System pieczętowania ciepła i powietrza, ten biurka wibracji będzie również pochwalić się niezwykły efekt wibracji mechanicznej
sprzęt do badań niezawodności, wibracje wstrząsowe
| Specyfikacja systemu | |||
| Model systemu: | ES- 6 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła nominalna | Sinus N | 6000 | |
| Random N | 12000 | ||
| Wstrząs N | 12000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.6 | |
| Wstrząs ((m/s2) | 1.6 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
51 | |
| Węzeł ruchomy | 60,5 kg | ||
| Wymiar przesuwanej cewki | Dia 230 mm | ||
| Maksymalne obciążenie: | 180 kg | ||
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Proszę nie wahaj się wysłać zapytania, abyśmy mogli wysłać więcej informacji do Ciebie
