- Nie.Uniwersalny elektrodynamiczny tester drgań typu wysokiej częstotliwości dla płyt PCB
Jaka jest wartość RMS w badaniach drgań?
W badaniach drgań ogólnie wymagane jest, aby sygnał losowy zawierał wartości szczytowe trzykrotności wartości RMS.Siła wytwarzana przez pobudzacz jest głównie ograniczona przez działanie ogrzewania prądu. tzn. wartość RMS, podczas gdy na moc wzmacniacza wpływają wartości szczytowe.
Pobierz dokument do przechowywania -- kliknij tutaj ----→ES-3A tester wibracji.pdf
urządzenie do testowania drgań elektromagnetycznych jest dedykowane wysokiej jakości, wysokiej wydajności i wysokiej niezawodności, precyzji i dokładności oraz wygodnej obsłudze.Jest to platforma testowa spełniająca wszelkiego rodzaju specyfikacje testowe, i mogą być wykonywane w tym IEC, MIL-STD, JIS, ASTM i inne specyfikacje.
Cechy produktu
* Elastyczny układ zawieszenia i prowadzenie w linii prostej, silna nośność, dobre działanie prowadzenia i wysoka stabilność.
* Sztatyczna sztywność centralnego poduszki powietrznej jest duża, dynamiczna sztywność mała, nośność jest silna, a dynamiczne osiągi doskonałe.
* Szybka samokontrola diagnostyczna i ochrona łańcucha, wysoka bezpieczeństwo i niezawodność;
* Urządzenie izolacyjne i tłumiące poduszki powietrzne pozwala wibratorowi nie potrzebować specjalnej podstawy, doskonale odtwarza falę drgań i zmniejsza transmisję drgań.
* Zapewnienie różnego wykorzystania platform ekspansji poziomej i pionowej;
* Można go używać ze wszystkimi rodzajami kontrolerów drgań, a obsługa jest prosta.
Parametry:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Weryfikacja:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepsze osiągi zgodnie z doskonałym
Wymagania dotyczące poziomego stoiska:
W ramach małej ładowni, aby osiągnąć większe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.

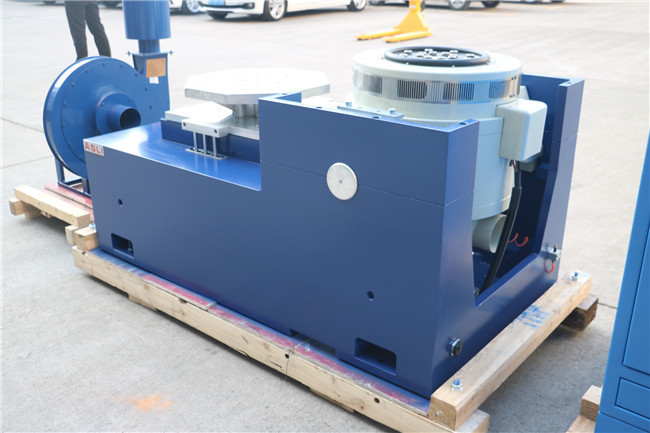

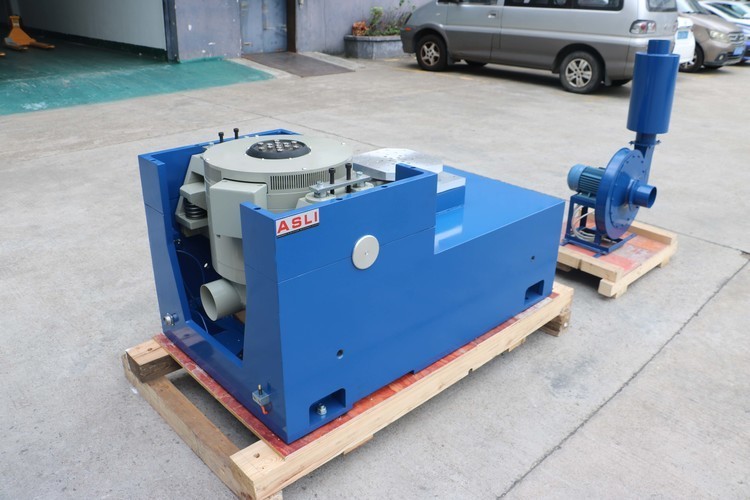

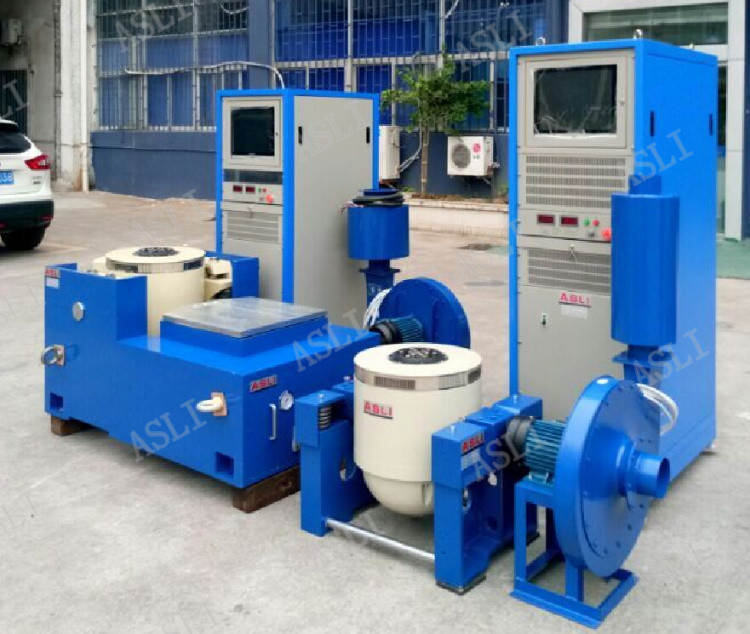

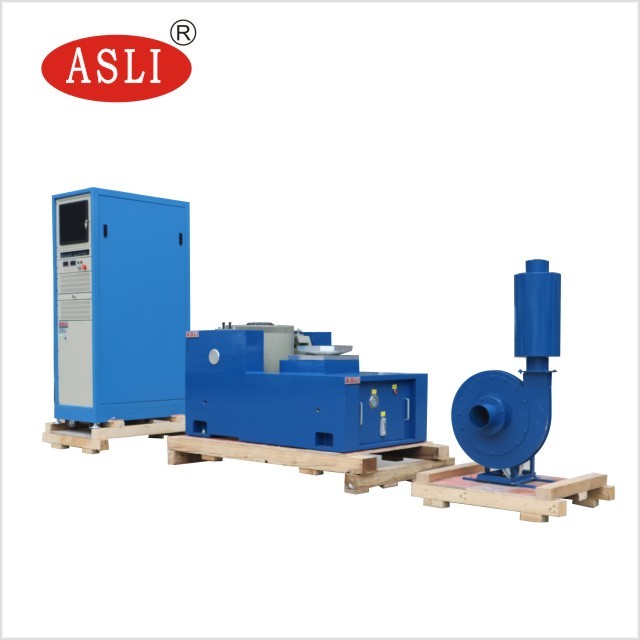

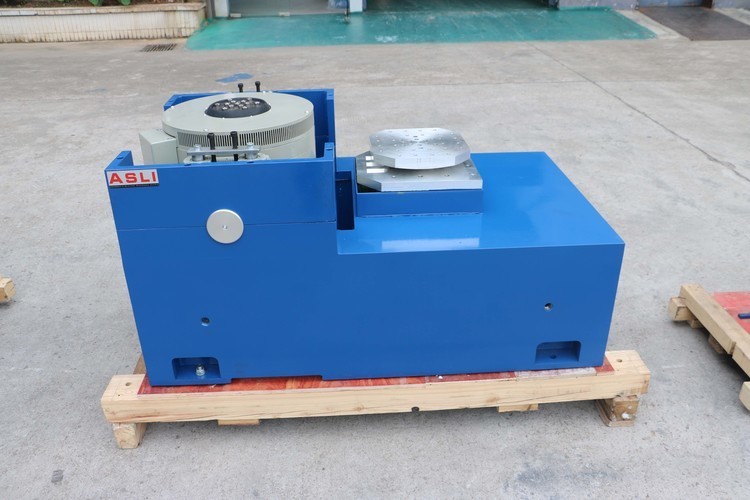

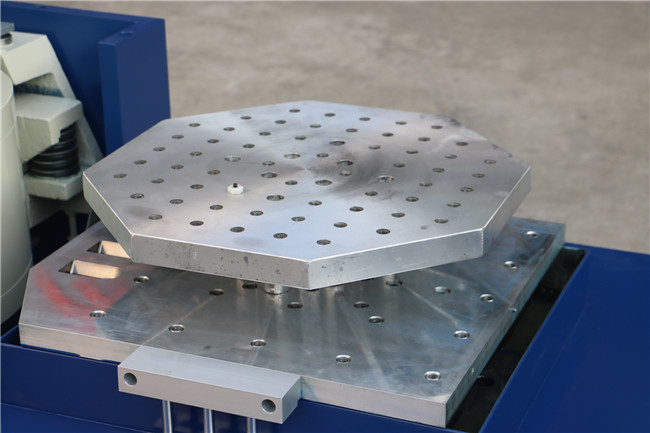

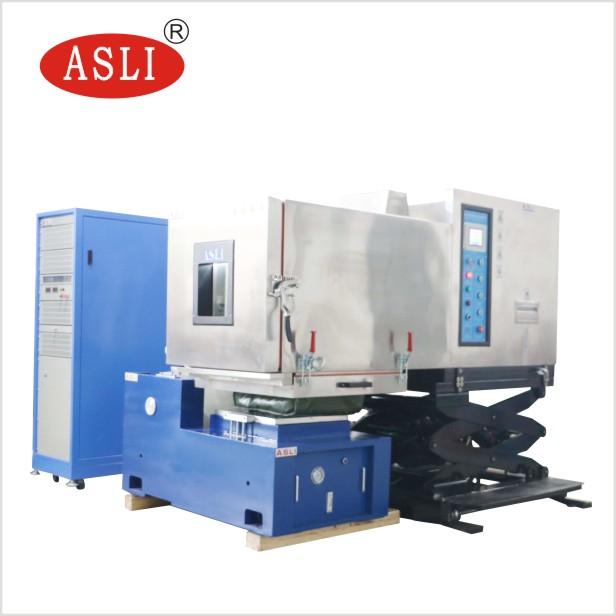

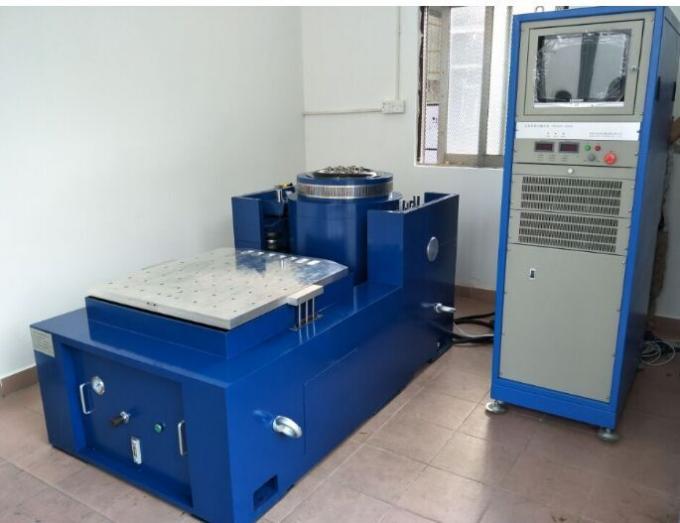

Zdjęcia do odniesienia:
Względne produkty:
 |
 |
 |

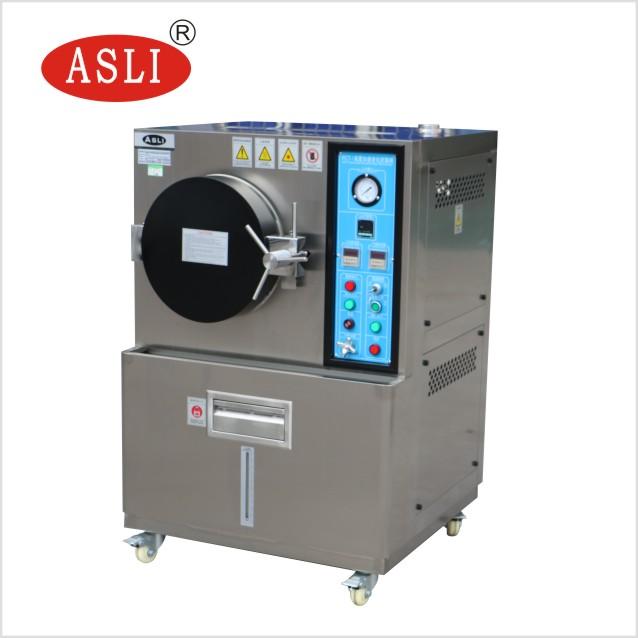

| Komora badawcza PCT | Maszyna do testowania upadku | Wstrząsacz wibracji temperatury i wilgotności |
