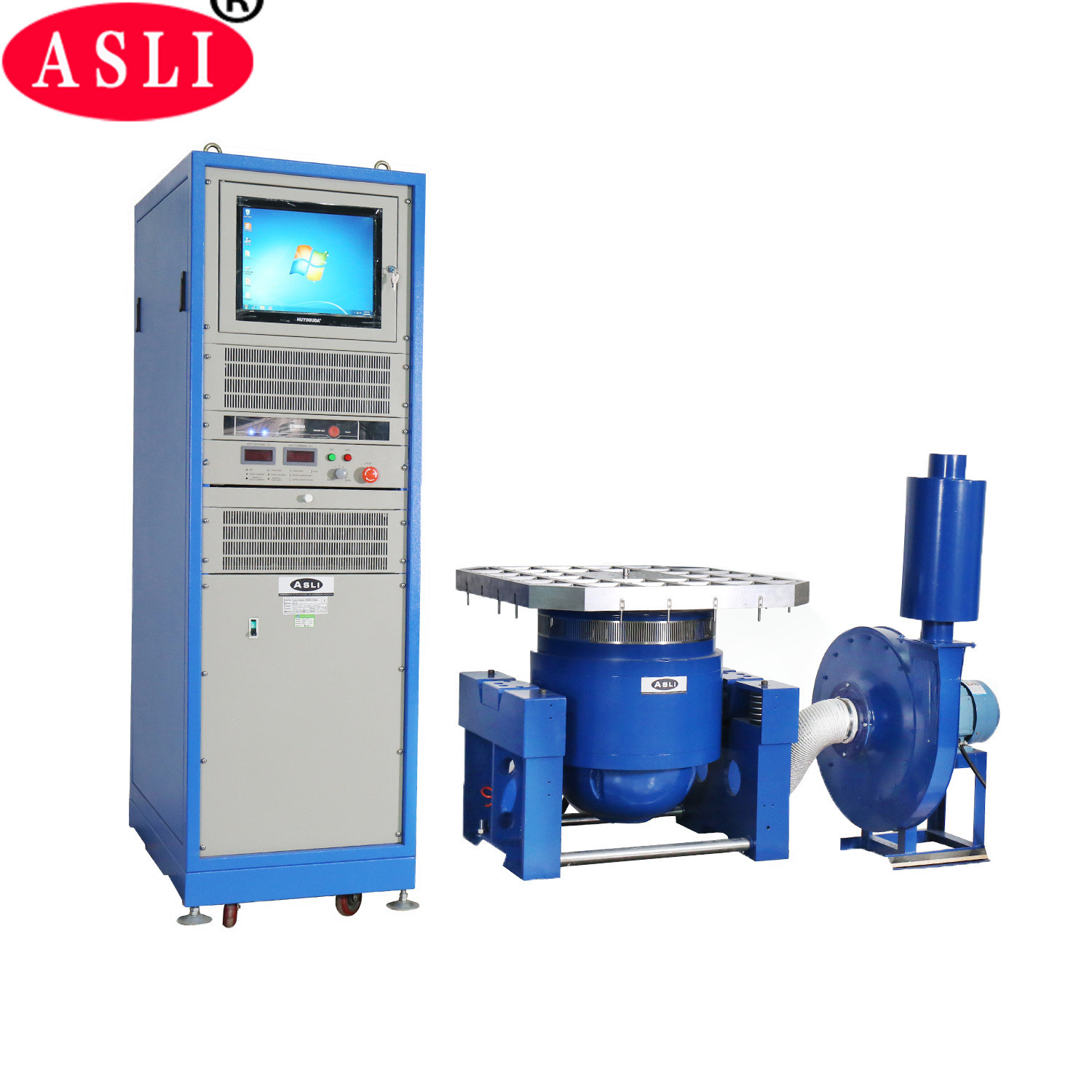

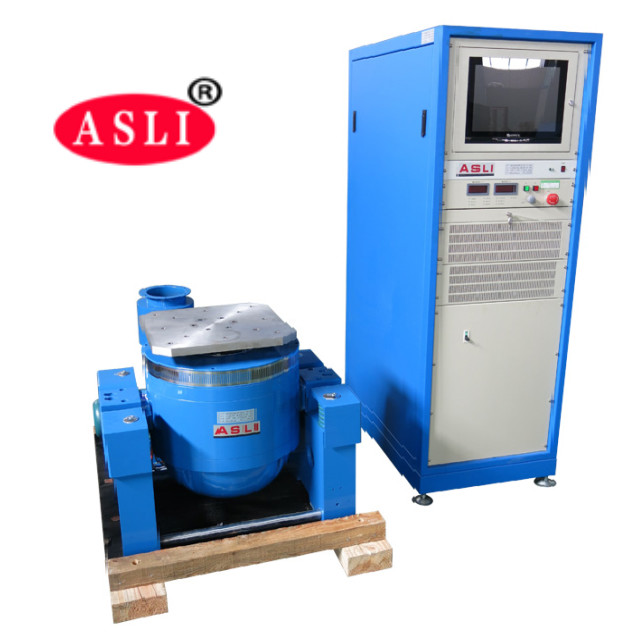

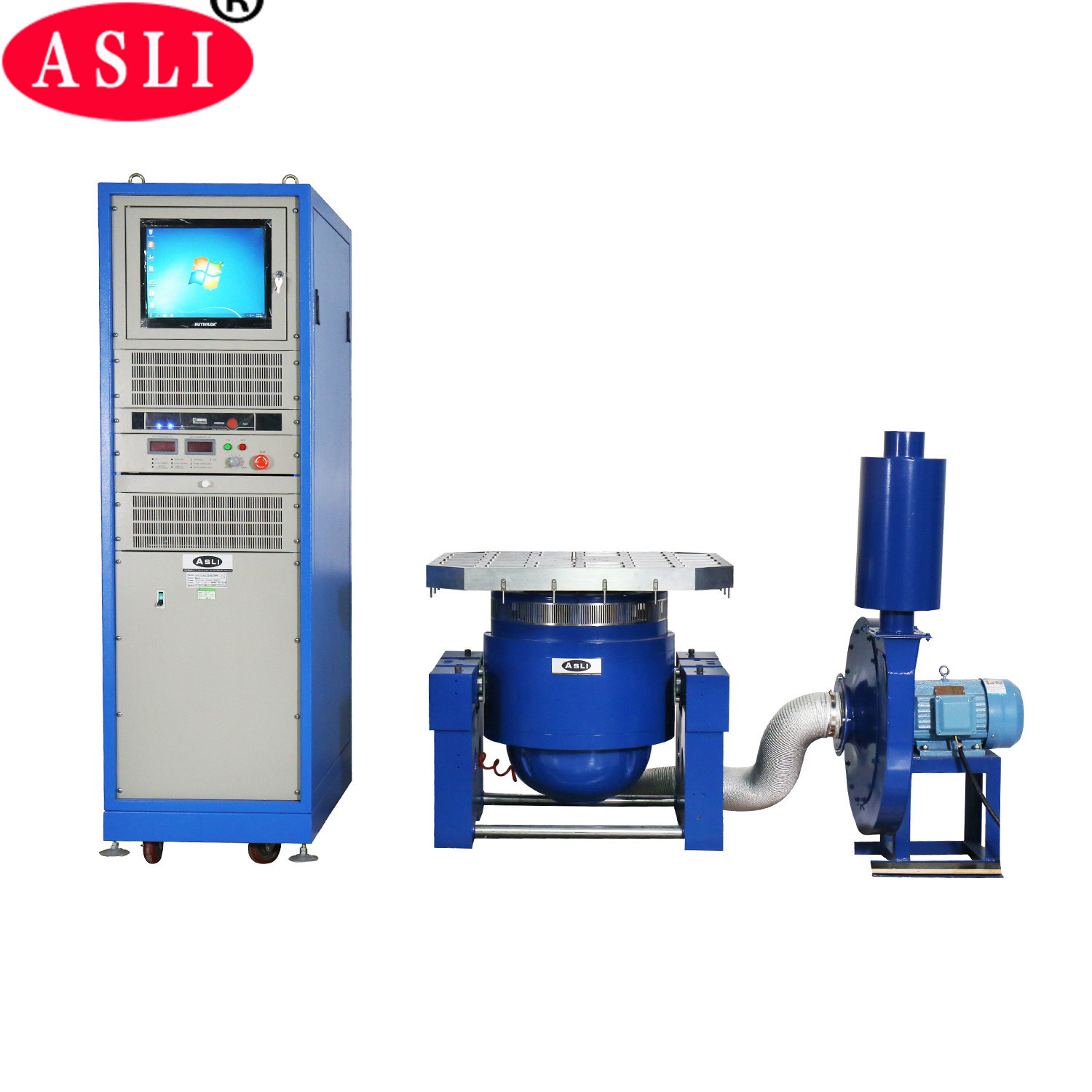

Elektrodynamiczny system testowania wibracji 6000N jest zgodny ze standardem MIL-STD / DIN
Product Details
| siła sinusoidalna: | 6000N | Częstotliwość: | 3 ~ 3500 Hz |
|---|---|---|---|
| Prędkość: | 1,6 m/s | kierunek wibracji: | wibracje pionowe lub x, y, z |
| Moc: | 3 fazy 380 V | przyśpieszenie: | 100G |
| Podkreślić |
Elektrodynamiczny system testowania wibracji,system testowania wibracji 6000N,system testowania wibracji 6000N |
||
Product Description

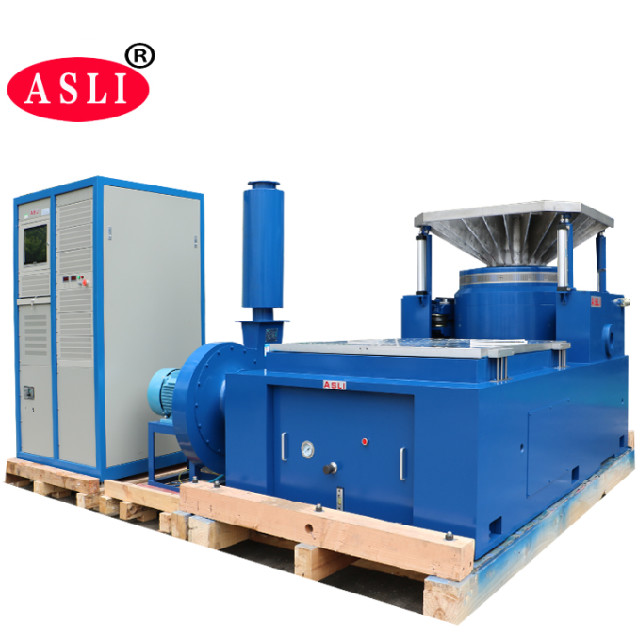

Jesteśmy producentem 3-osiowy system testów wibracyjnych o dużej sile zgodny ze standardem MIL-STD / DIN serii. Nasze systemy wykorzystują zaawansowane technologie, w tym dwuobwodową strukturę magnetyczną, samoczynnie generowane pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe z prowadnicą liniową i izolację sworznia. Te konstrukcje umożliwiają sinusoidalne testy wibracyjne w trzech osiach X, Y i Z oraz szerokopasmowe testy wibracji losowych, a także klasyczne testy impulsowe (półsinusoidalne, trapezoidalne i piłokształtne) oraz testy widma odpowiedzi na wstrząsy.
| Model | Moc sinusoidalna (N) | Moc losowa (N) | Zakres częstotliwości (Hz) | Przeciążenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Dobrze zaprojektowany szkielet okręgu dynamicznego, zapewniający wyższą częstotliwość rezonansową osiową.
- Dwumagnetyczna konstrukcja obwodu z niskim wyciekiem strumienia magnetycznego, zwartą strukturą i racjonalnym układem.
- Łożyska rolkowe z drążkiem wahadłowym o prostej i zorientowanej na import sztywności kompozytowej, zapewniające dużą nośność na obciążenia mimośrodowe.
- Izolacja sworznia fundamentu dedykowana do użytku hormonalnego, z wygodną instalacją mobilną.
- Nowa konstrukcja kanału, która poprawia efekt chłodzenia.

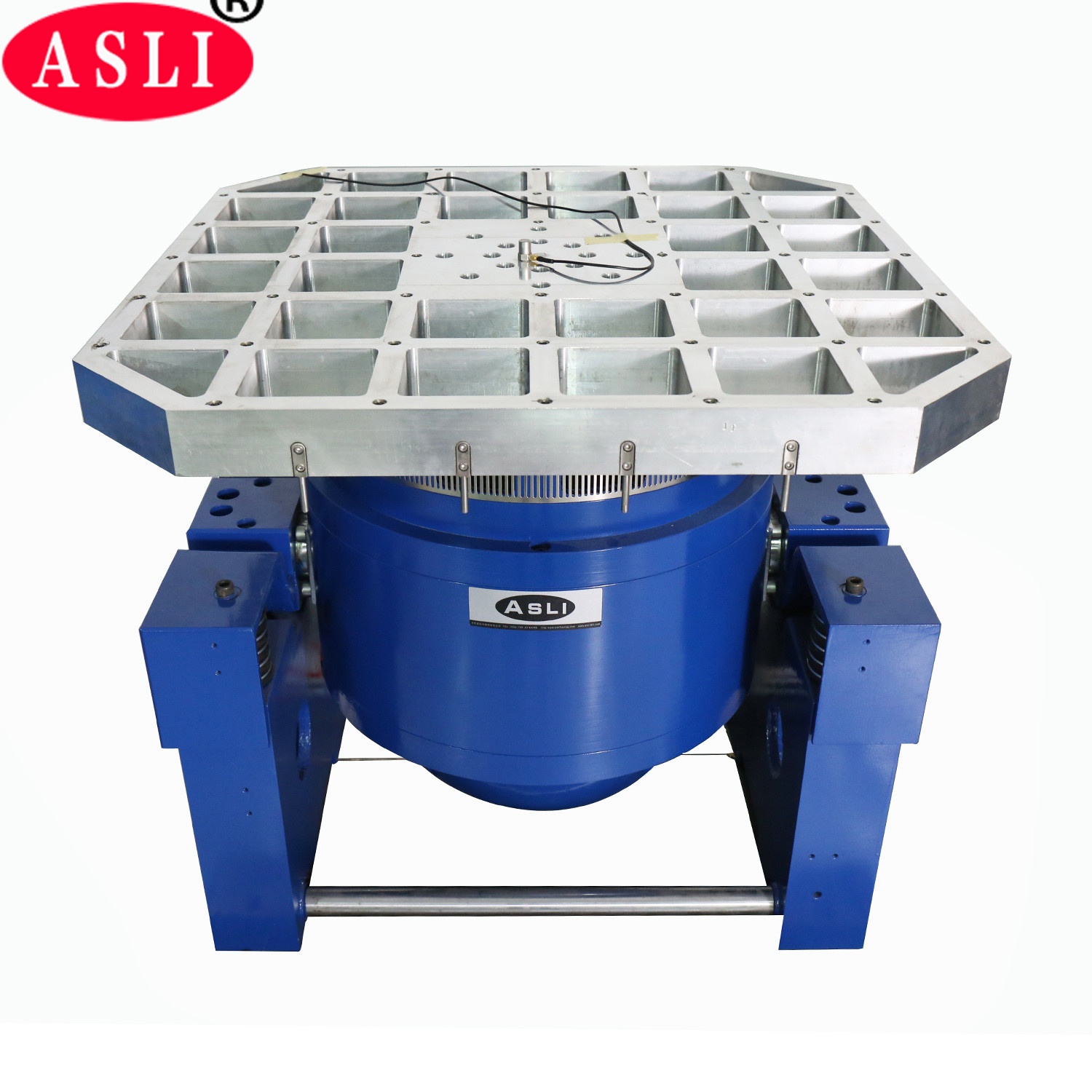

Elektrodynamiczny wibrator wstrząsowy przyjmuje dwuobwodową strukturę magnetyczną, samoczynnie generowane pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe z prowadnicą liniową i izolację sworznia. Te zaawansowane technologie umożliwiają sinusoidalne testy wibracyjne w trzech osiach X, Y i Z oraz szerokopasmowe testy wibracji losowych, a także klasyczne testy impulsowe (półsinusoidalne, trapezoidalne i piłokształtne) oraz testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w dziedzinach obronności narodowej, broni, lotnictwa, astronautyki, komunikacji, elektroniki, urządzeń elektrycznych i AGD.
| Model | Moc sinusoidalna (N) | Moc losowa (N) | Zakres częstotliwości (Hz) | Przeciążenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
Elektrodynamiczny wibrator wstrząsowy przyjmuje dwuobwodową strukturę magnetyczną, samoczynnie generowane pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe z prowadnicą liniową i izolację sworznia. Te zaawansowane technologie umożliwiają sinusoidalne testy wibracyjne w trzech osiach X, Y i Z oraz szerokopasmowe testy wibracji losowych, a także klasyczne testy impulsowe (półsinusoidalne, trapezoidalne i piłokształtne) oraz testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w dziedzinach obronności narodowej, broni, lotnictwa, astronautyki, komunikacji, elektroniki, urządzeń elektrycznych i AGD.
Najpierw folia PP, następnie 10 mm pianki między maszyną a obudową, a na zewnątrz standardowa sklejka eksportowa.
Jesteśmy długoletnim producentem sprzętu testującego. Przez ostatnie 28 lat poświęciliśmy się symulacyjnemu sprzętowi do testów środowiskowych oraz maszynom do testowania wibracji i wstrząsów mechanicznych. Pionowy i poziomy stół wibracyjny elektrodynamiczny typu wysokiej częstotliwości jest naszym flagowym produktem i uzyskaliśmy certyfikat CE dla tej maszyny.
Jeśli masz jakiekolwiek pytania dotyczące dynamicznych elektrodynamicznych wibratorów 3-osiowych programowalnych przemysłowych urządzeń do testowania wibracji, skontaktuj się z nami. Dziękujemy.
Jeśli masz jakiekolwiek pytania dotyczące tych wibratorów, skontaktuj się z nami. Dziękujemy.
