MIL STD 810 i IEC/EN/AS 60068.2.27 System wibracji elektrodynamicznej
Zastosowanie dla ceny shakera elektrodynamicznego:
Jesteśmy producentem produktów z serii wibracji elektrycznych, przyjmując 'strukturę podwójnego obwodu magnetycznego', 'samogenerujące się okręgi działania szkieletu', 'Wsparcie powietrzne' oraz 'łożyska rolkowe i prowadnice liniowe', 'izolację przegubową' zaawansowaną nowoczesną technologię
oraz specjalną technologię, która może być zrealizowana w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają zostać ukończone
przez klasyczne (pół-sinus, trapezoidalne, piłokształtne) impulsy i testy widma odpowiedzi na wstrząsy. Tester wibracji wysokiej częstotliwości szeroko stosowany
w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji,
urządzeniach domowych i innych dziedzinach. --- przemysłowy tester wibracji shaker
Test wstrząsów fali pół-sinusoidalnej Cechy:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe prętów wahaczy proste i zorientowane na import, orientacja sztywności kompozytu, nośność mimośrodowa.
4. Fundament izolacji przegubowej dedykowany do stosowania hormonów, wygoda instalacji mobilnej.
5. Zaawansowana technologia poruszania się wokół systemu w celu zapewnienia wysokiej niezawodności koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, zwiększając pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne dotyczące MIL STD 810 i IEC/EN/AS 60068.2.27 System wibracji elektrodynamicznej
| Model | Sinus znamionowy Siła (N) |
Losowy znamionowy Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa (m/s) | Znamionowa wymiana (p-p)mm |
Maks. Obciążenie (kg) | cewka ruchoma (kg) | Wymiar Cewka ruchoma (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |

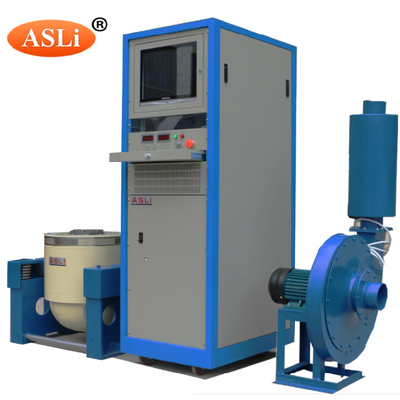

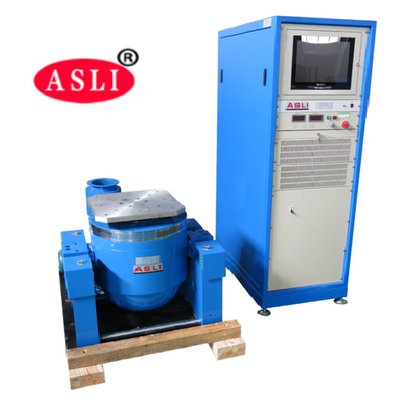

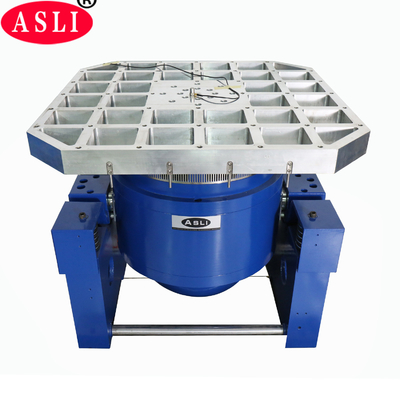

System wibracyjny (ES-10)
1 Parametry techniczne z przemysłowym shakerem wibracji elektrodynamicznej :
(1) Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła uderzenia 10000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, zamiatanie w przód i w tył, sinus, losowe, wstrząsy
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, stała częstotliwość
(4) Czasy zamiatania częstotliwości: od 1 do 32767.
(5) Czas zamiatania częstotliwości: stała częstotliwość/pojedynczy 1-3600 minut, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. Przyspieszenie 1000 m/s 2 (bez obciążenia)
(7) Maks. Prędkość: 1,8 m/s
(8) Maks. Przesunięcie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Waga cewki ruchomej: 14 kg
(11) Kierunki wibracji: wibracje pionowe + poziome
(12) Fala wibracji: sinus, losowe, wstrząsy
(13) Średnica cewki ruchomej: Φ240 mm
(14) Wymiar systemu wibracji (mm): W1046*H660*D783mm
(15) Waga systemu wibracji: 900 kg

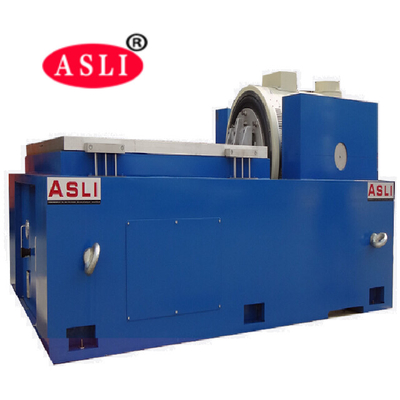

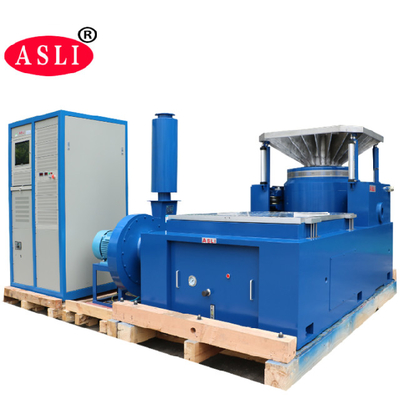

Cechy stojaka poziomego dotyczące maszyny do testowania wibracji:
Wewnątrz małej ławki ładunkowej, aby zrealizować wyższe przyspieszenie i częstotliwość roboczą, aby poprawić nośność i wydajność całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, z doskonałą strukturą, wygodą instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie V, z odpornością na nachylenie i odpornością na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Wymagania dotyczące instalacji z maszyną do testowania wibracji:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia do przesuwania sprzętu, ponieważ jest on bardzo ciężki, a także upewnić się,
że drzwi są wystarczająco duże, aby wpuścić sprzęt
(2) Środowisko pracy maszyny powinno być w temperaturze pokojowej i z dobrą wentylacją. Zdecydowanie zalecamy zainstalowanie klimatyzacji w obszarze roboczym. Odległość przestrzenna maszyny’s
lewa/prawa/tylna strona musi wynosić min. 700 mm, przód musi wynosić min. 1500 mm.
Pakiet dla dużego systemu wibracji elektrodynamicznej:
Najpierw folia PP, a następnie pianka 10 mm między maszyną a obudową, a na zewnątrz standardowa eksportowa skrzynia ze sklejki.
