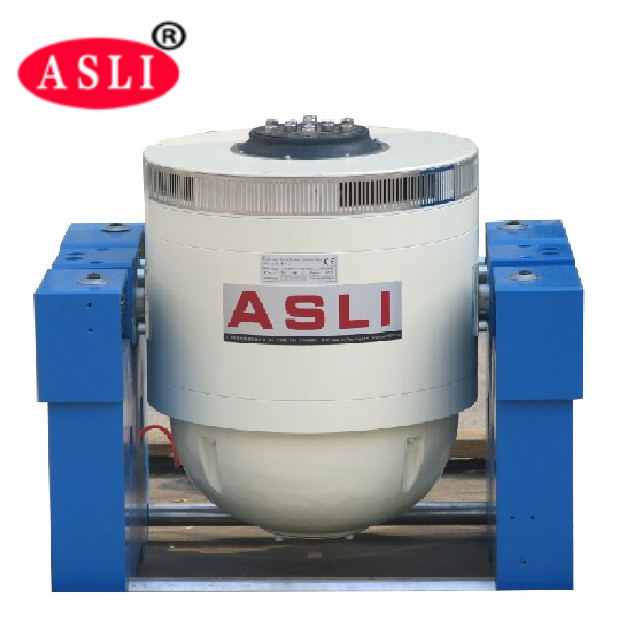

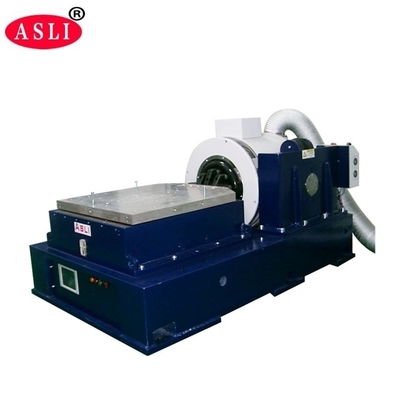

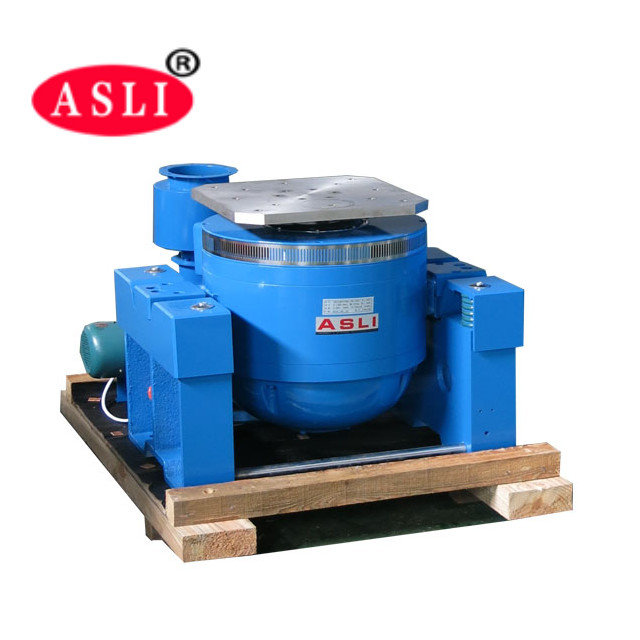

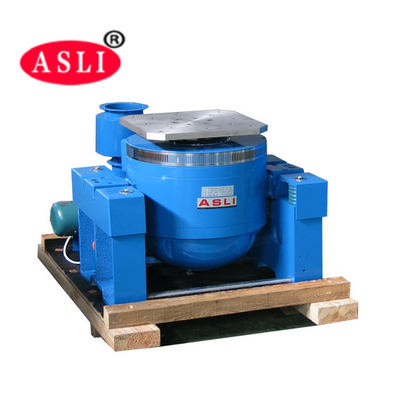

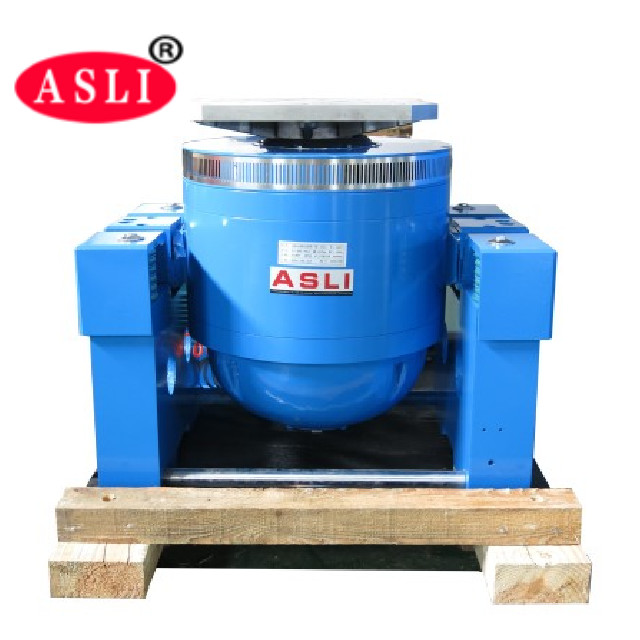

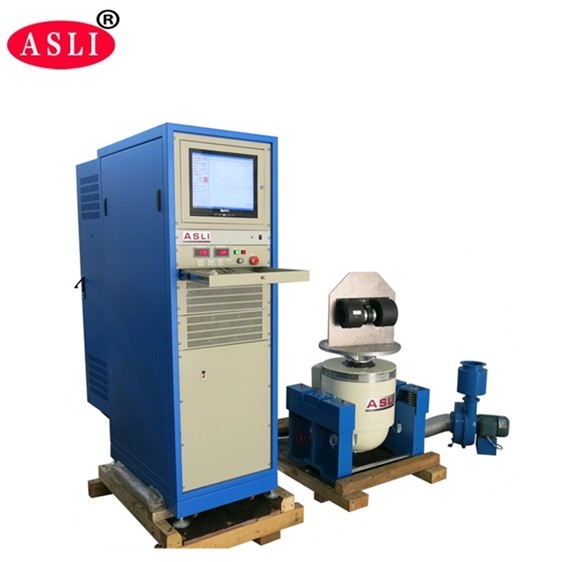

System testów wibracyjnych zgodny z normą DIN EN 61373 z wysoką częstotliwością 1-3000Hz
Opis:
Sprzęt do wibracji o wysokiej częstotliwości jest używany w środowiskach edukacyjnych, badawczych i laboratoryjnych. Zastosowano konstrukcję z podwójnym obwodem magnetycznym, samogenerujące się obwody działania szkieletu, łożyska pneumatyczne i rolkowe oraz prowadnice liniowe, zaawansowaną nowoczesną technologię izolacji czopów i specjalną technologię, która może być zakończona w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinus, trapez, fala piłokształtna) impuls i test widma odpowiedzi na wstrząsy
Cechy:
1. Dobrze zaprojektowany szkielet dynamicznego obwodu, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta i racjonalna konstrukcja.
3. Łożyska rolkowe wahacza proste i zorientowane na import, kompozytowa sztywność korpusu, nośność obciążenia mimośrodowego.
Parametry techniczne:
| Model | ES-3 |
| Znamionowa siła wzbudzenia sinusoidalnego | 3000N |
| Znamionowa siła wzbudzenia losowego | 3000N |
| Siła wzbudzenia udarowego | 6000N |
| Zakres częstotliwości | 5-4,000Hz |
| Maks. przemieszczenie | 25mm |
| Prędkość znamionowa | 2m/s |
| Przyspieszenie znamionowe | 500m/s2 |
| Częstotliwość rezonansowa pierwszego rzędu | 2,900 Hz±5% |
| Maks. obciążenie | 100kg |
| Częstotliwość wibracji | 3 Hz |
| Średnica stołu roboczego | Φ150mm |
| Równoważna waga ruchomych części | 2kg |
| Wymiary | 764×530×660mm |
| Waga | Około 480kg |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem |
