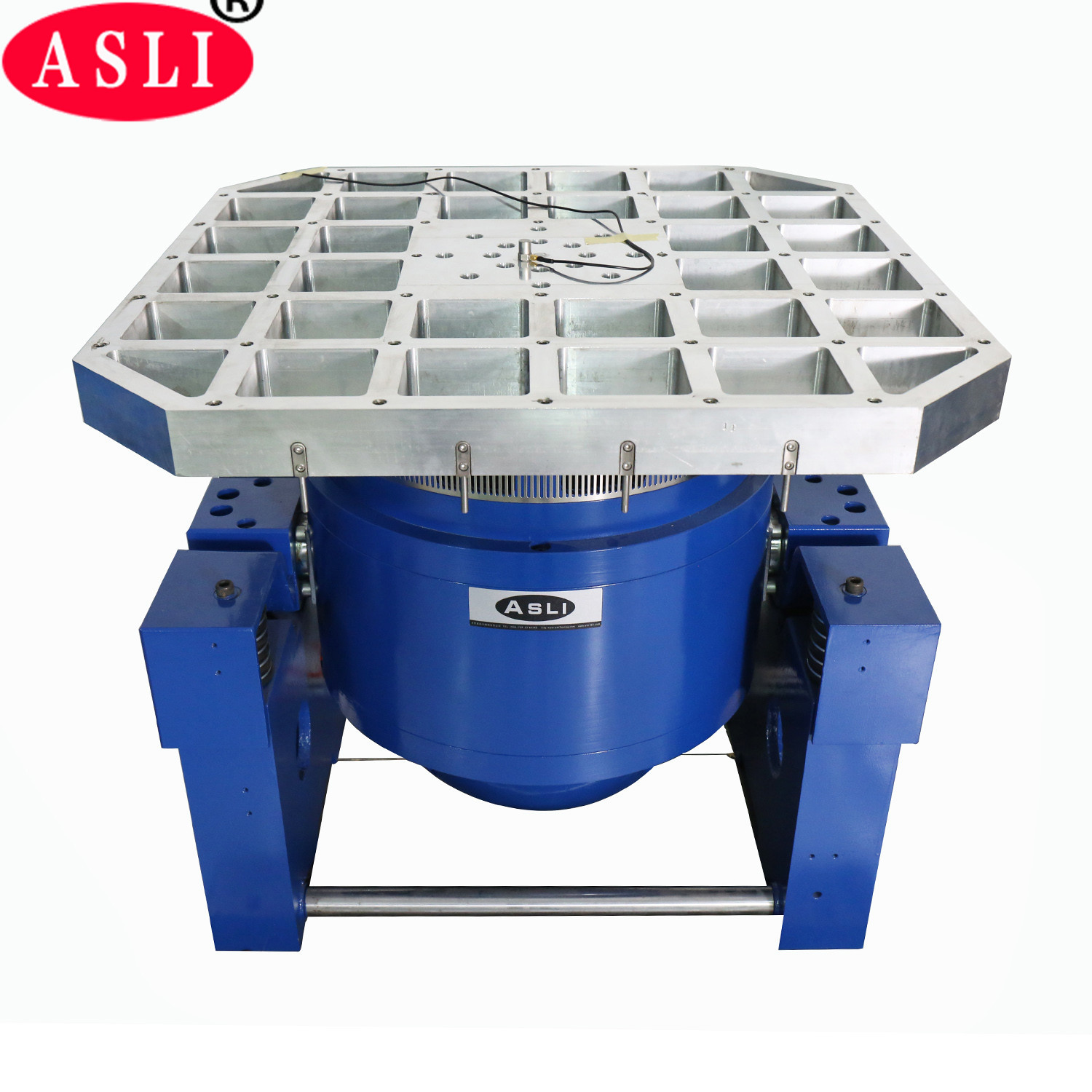

1000kg.f Elektrodynamiczny system testowania wibracji siły ekscytującej 1,8 m / s
Product Details
| siła sinusoidalna: | 6000n | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Przemieszczenie: | 25 mm | Częstotliwość: | 3 ~ 3500 Hz |
| załadunek: | 180 kg | Przyśpieszenie: | 100G |
| armatura: | 450 mm | Marka: | Asli |
| Rozmiar tabeli: | 500 x 500 mm | ||
| Podkreślić |
1000kg.f System testowania wibracji,system testowania wibracji 1,8m / s |
||
Product Description

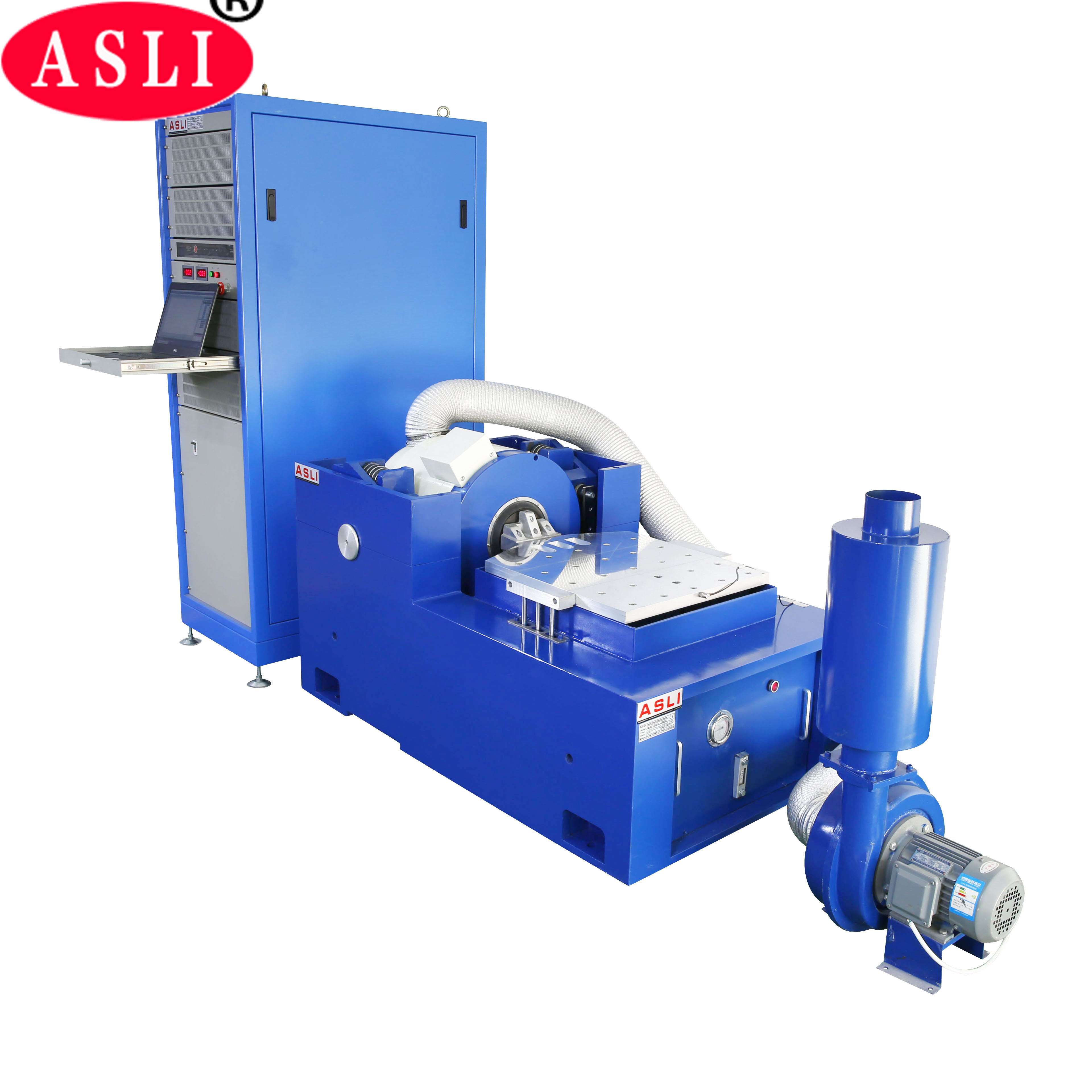

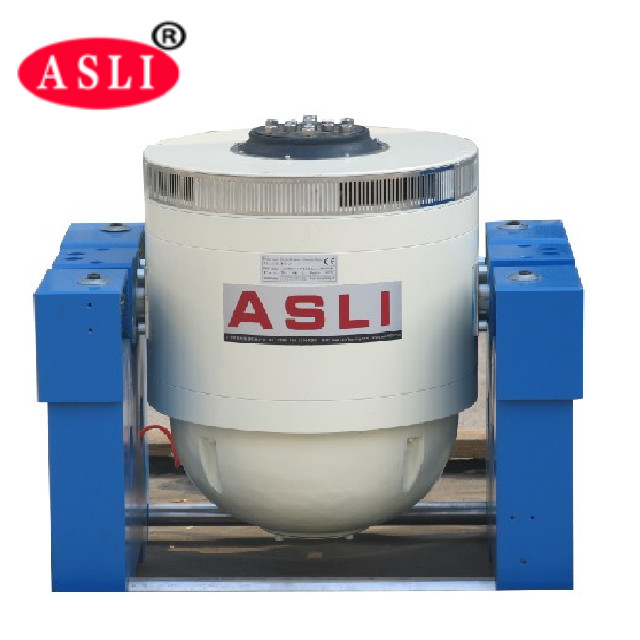

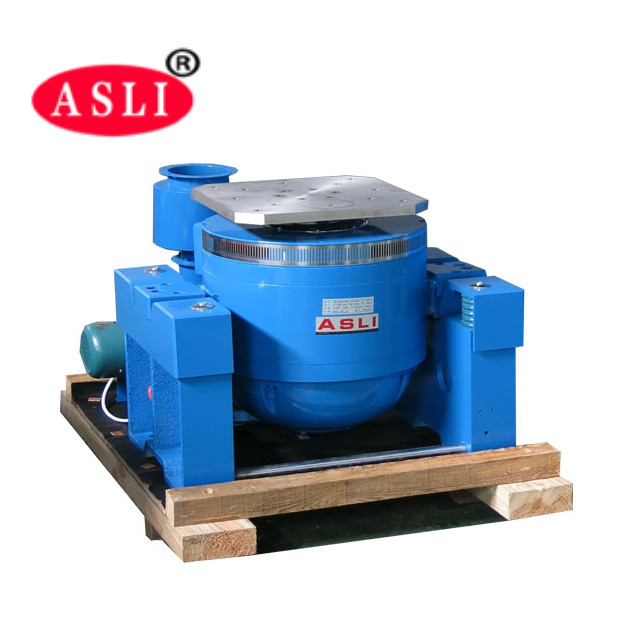

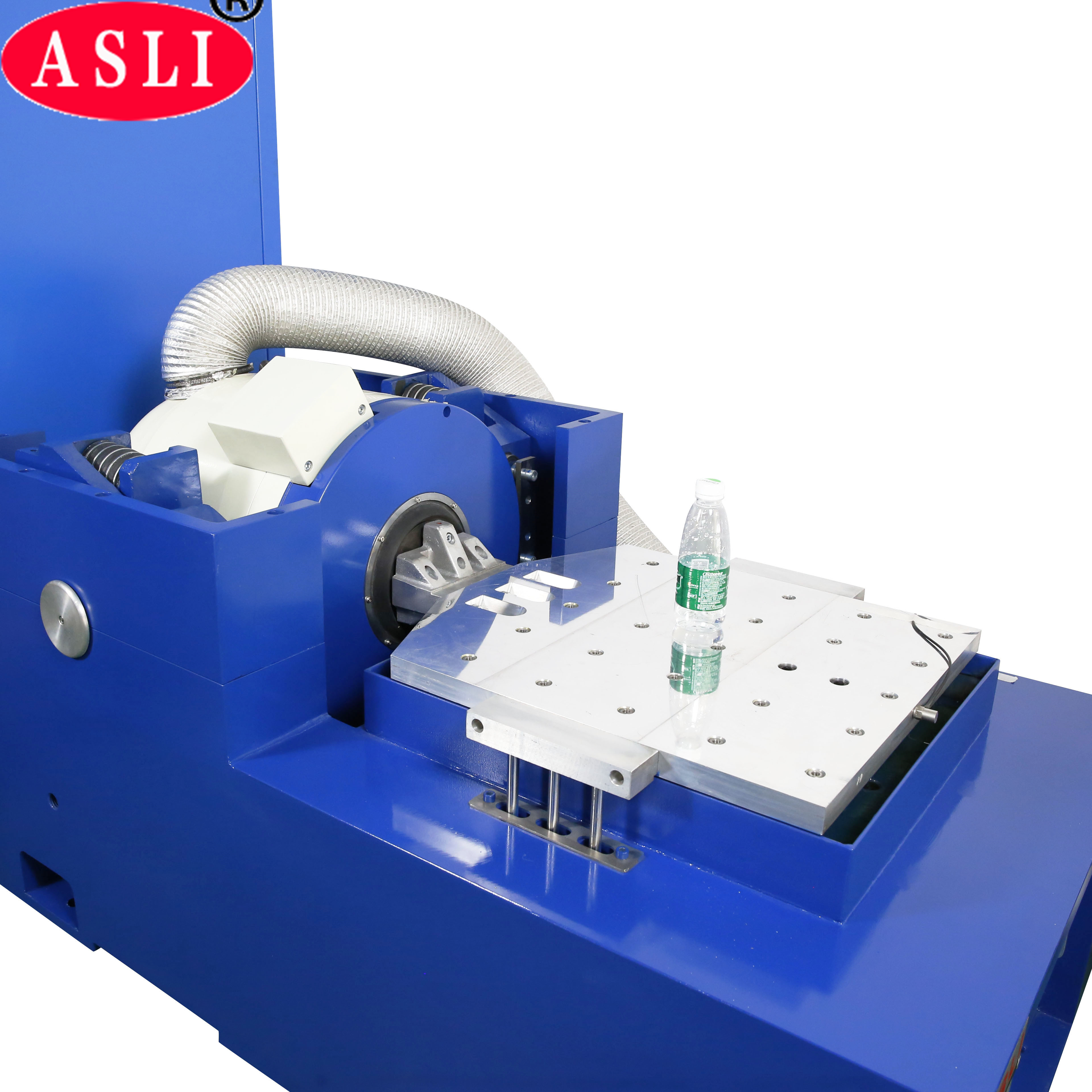

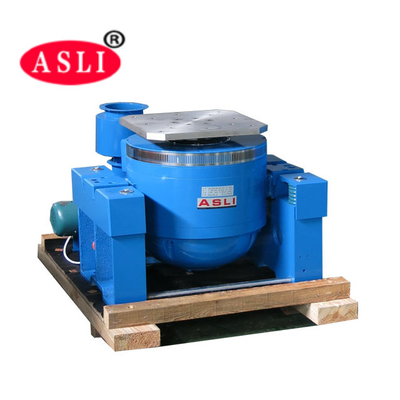

1000kg.f Elektrodynamiczny System Testów Wibracyjnych z Siłą Wzbudzenia jest zaprojektowany do precyzyjnego i niezawodnego przeprowadzania testów sinusoidalnych, losowych i udarowych. Ten elektrodynamiczny system wibracyjny jest szeroko stosowany w przemyśle obronnym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, motoryzacyjnym i AGD. Jest przeznaczony do wczesnego wykrywania usterek, symulacji rzeczywistych warunków pracy i testowania wytrzymałości konstrukcyjnej.

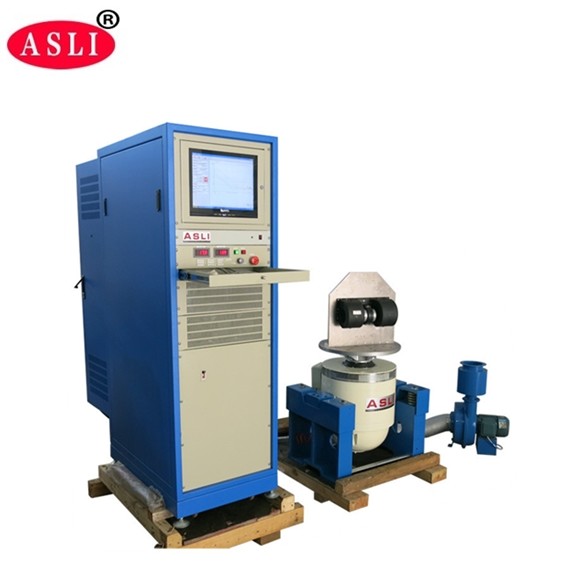

System obsługuje funkcje fali sinusoidalnej, FM, przemiatania, programowania, mnożnika częstotliwości, logarytmu, maksymalnego przyspieszenia, modulacji amplitudy i sterowania czasem. Oferuje pełne sterowanie komputerowe z prostymi trybami stałego przyspieszenia i stałej amplitudy. Każda jednostka przechodzi ciągłe testy bezawaryjnej pracy przez 3 miesiące, aby zapewnić stabilną wydajność i niezawodną jakość.
| Pozycja | Opis |
|---|---|
| Siła sinusoidalna | 10000 N |
| Siła udarowa | 20000 KN |
| Zakres częstotliwości | 5–3000 Hz |
| Przemieszczenie | 51 mm |
| Maks. prędkość | 1,8 m/s |
| Maks. przyspieszenie | 981 m/s² (bez obciążenia) |
| Średnica kotwicy | 200 mm |
| Dopuszczalny moment obciążenia | >300 N⋅m |
| Efektywna masa kotwicy | 6 kg |
| Maks. zdolność obciążenia | 100 kg |
| Wyciek magnetyczny | ≤1 mT |
| Częstotliwość osiowej izolacji drgań | <3 Hz |
| Mocowanie obciążenia | 16 wstawek M8 ze stali nierdzewnej |
| Wymiary (dł. × szer. × wys.) | 850 × 665 × 760 mm |
| Przybliżona waga | 990 kg |
Poniższa tabela zawiera specyfikacje serii wibracyjnych stołów testowych akumulatorów samochodowych zgodnych z normami EN50604 / IEC62133 / UN38.3, odpowiednich do zastosowań laboratoryjnych.
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s²) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiary cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | ⌀230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | ⌀230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | ⌀240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | ⌀320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | ⌀450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | ⌀450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | ⌀450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | ⌀450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | ⌀450 |
- Dobrze zaprojektowany szkielet dynamicznego koła o wysokiej częstotliwości rezonansu osiowego.
- Dwumagnetyczny obwód o niskim wycieku strumienia magnetycznego, zwartej konstrukcji i racjonalnym układzie.
- Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności kompozytowej dla dużej nośności obciążeń ekscentrycznych.
- Fundament izolacji trunnion dedykowany do użytku z hormonami, z wygodną instalacją mobilną.
- Zaawansowany technologicznie system ruchomy zapewnia wysoką niezawodność dynamicznego koła.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i dynamiczna małego balonu łożyska zwiększa nośność łożyska stołu wibracyjnego i poprawia wydajność przy niskich częstotliwościach.
Product Highlights
Elektrodynamiczny system testowania wibracji ASLI 1000kg.f zapewnia siłę sinusoidalną 6000N, prędkość 1,8 m/s, 3-3500 Hz, obciążenie 180 kg. Idealny do obronności, lotnictwa, elektroniki, testowania samochodów. Trwałe, niezawodne i konfigurowalne.
