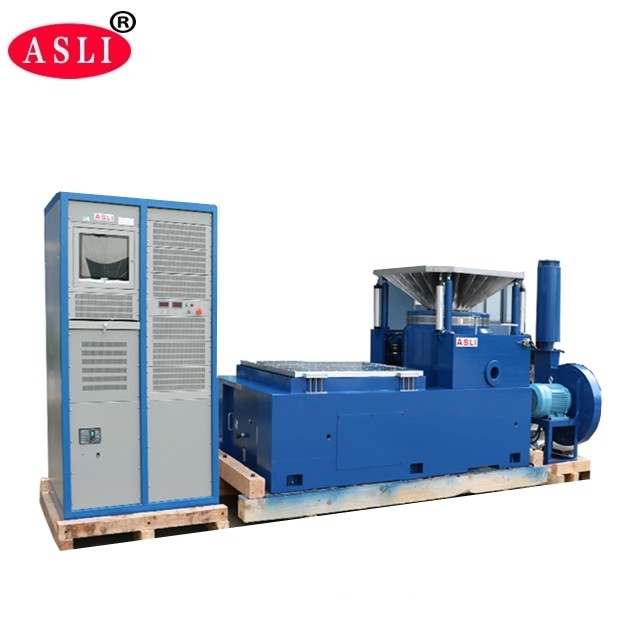

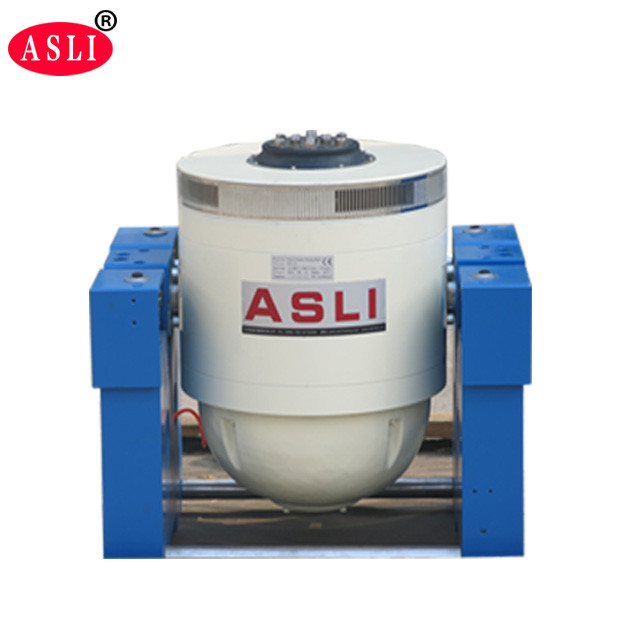

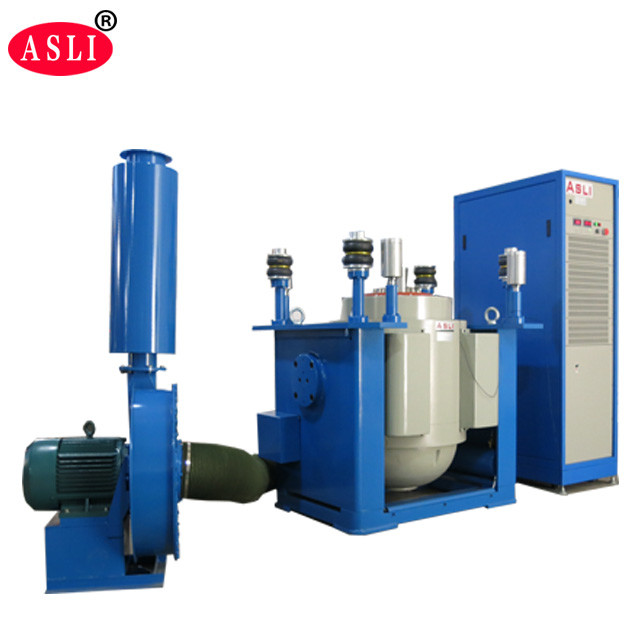

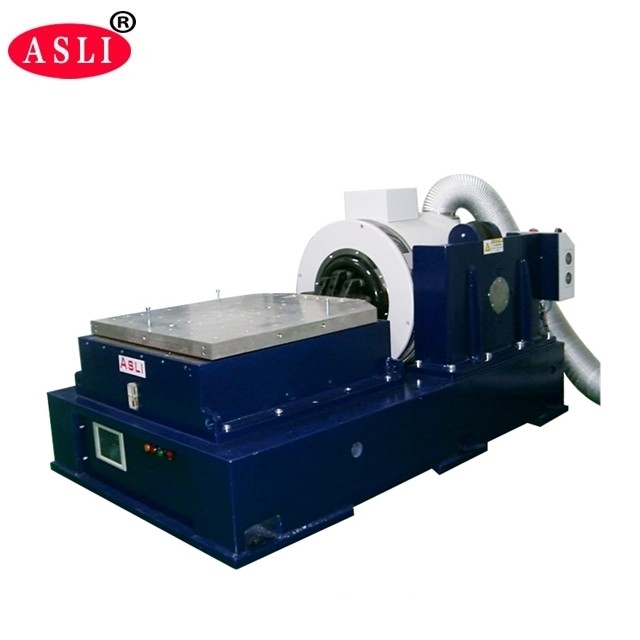

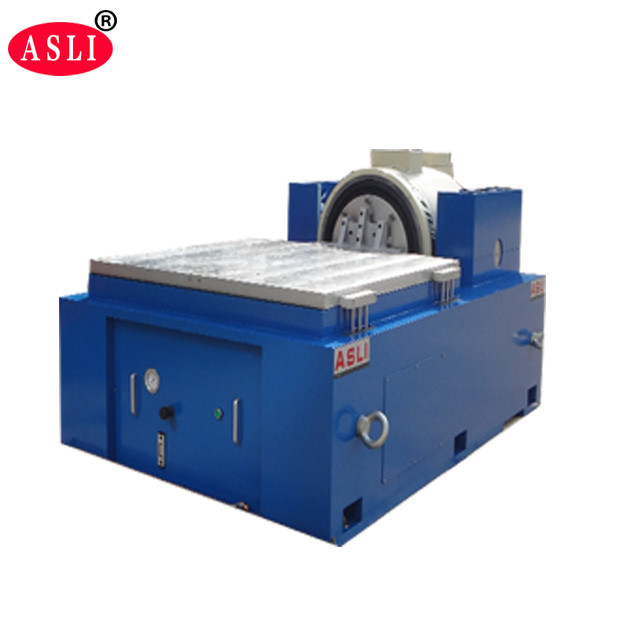

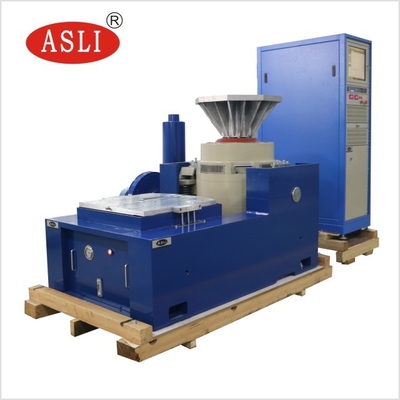

ISTA 3A ISTA 6A Elektrodynamiczny wibrator wibracyjny do akumulatora
Product Details
| siła sinusoidalna: | 6000N | Częstotliwość: | 3 ~ 3500 Hz |
|---|---|---|---|
| Prędkość: | 1,6 m/s | kierunek wibracji: | wibracje pionowe lub x, y, z |
| Moc: | 3 fazy 380 V | przyśpieszenie: | 100G |
| Podkreślić |
Elektrodynamiczny wibrator wibracyjny ISTA 6A,elektrodynamiczny wibrator wibracyjny do akumulatora,elektrodynamiczny wibrator wibracyjny |
||
Product Description
System wibracyjnego testowania baterii ISTA 3A i ISTA 6A o sile 300 kgf to elektrodynamiczny wstrząsarka wibracyjny o wysokiej stabilności, zaprojektowany do precyzyjnych testów sterowanych komputerowo. Wyprodukowany z zaawansowanymi technologiami "podwójnego obwodu magnetycznego", "samogenerujących się pierścieni akcji szkieletowej", "wsparcia powietrznego", "łożysk rolkowych i prowadnic liniowych" oraz "izolacji trzpienia", system ten zapewnia niezawodną wydajność w szerokim zakresie zastosowań testowych.
System jest zdolny do przeprowadzania trójosiowych sinusoidalnych testów wibracyjnych w osiach X, Y i Z oraz szerokopasmowych testów wibracji losowych. Wykonuje również klasyczne testy impulsowe (połowa sinusoidy, trapezoidalna, fala piłokształtna) oraz testy widma reakcji na wstrząsy.
| Model | Moc sinusoidalna (N) | Moc losowa (N) | Zakres częstotliwości (Hz) | Przeciążenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Dobrze zaprojektowany szkielet koła dynamicznego o wyższej częstotliwości rezonansu osiowego.
- Konstrukcja z dwoma obwodami magnetycznymi zapewnia niskie wycieki strumienia magnetycznego, zwartą strukturę i racjonalny układ.
- Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności kompozytowej zapewniają doskonałą nośność mimośrodową.
- Fundament izolacji trzpienia przeznaczony do użytku hormonalnego, oferujący wygodną instalację mobilną.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
Ten wysokoczęstotliwościowy stół wibracyjny jest przeznaczony do testów sił sinusoidalnych i losowych. Przyjmuje tę samą zaawansowaną strukturę podwójnego obwodu magnetycznego, samogenerujące się pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe i prowadnice liniowe oraz technologie izolacji trzpienia. System wykonuje trójosiowe sinusoidalne testy wibracyjne w osiach X, Y i Z, szerokopasmowe testy wibracji losowych oraz klasyczne testy impulsowe (połowa sinusoidy, trapezoidalna, fala piłokształtna) wraz z testami widma reakcji na wstrząsy.
Produkty te są szeroko stosowane w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, AGD i RTV.
| Model | Moc sinusoidalna (N) | Moc losowa (N) | Zakres częstotliwości (Hz) | Przeciążenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
Najpierw folia PP, następnie 10 mm pianki między maszyną a obudową, a na zewnątrz standardowa skrzynia ze sklejki eksportowej.
Jesteśmy producentem sprzętu testującego z ponad 28-letnim doświadczeniem, specjalizującym się w symulacyjnych urządzeniach do testów środowiskowych oraz maszynach do testowania wibracji i wstrząsów mechanicznych. Nasz wysokoczęstotliwościowy stół wstrząsarki elektrodynamicznej pionowej i poziomej jest produktem flagowym, a dla tej maszyny uzyskaliśmy certyfikat CE.
Jeśli masz jakiekolwiek pytania dotyczące naszych dynamicznych wstrząsarek elektrodynamicznych lub trójosiowych programowalnych urządzeń do testowania wibracji przemysłowych, skontaktuj się z nami. Dziękujemy.
