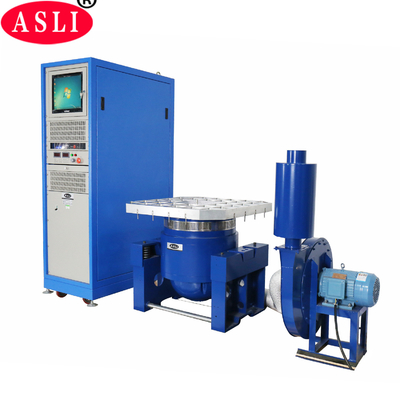

Trójosiowa elektrodynamiczna maszyna do testowania wstrząsów dla niezawodności produktu
Test wstrząsów półsinusoidalnych Cechy:
1. Dobrze zaprojektowany szkielet dynamicznego okręgu, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalność.
3. Łożyska rolkowe wahacza proste i zorientowane na import, kompozytowe usztywnienie korpusu, orientacja, nośność mimośrodowa.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się wokół systemu w celu zapewnienia wysokiej niezawodności dynamicznego okręgu.
6. Nowa konstrukcja kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.

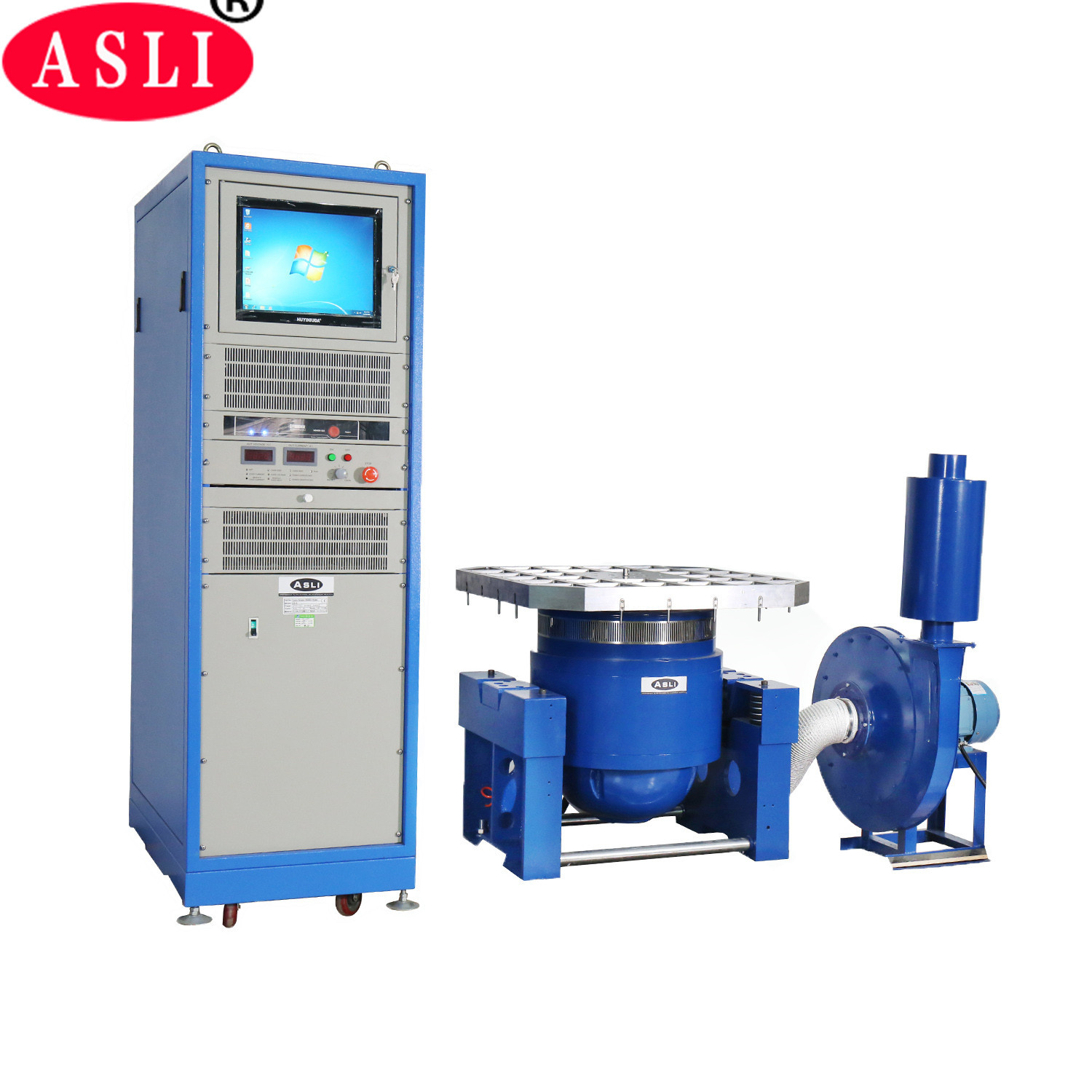

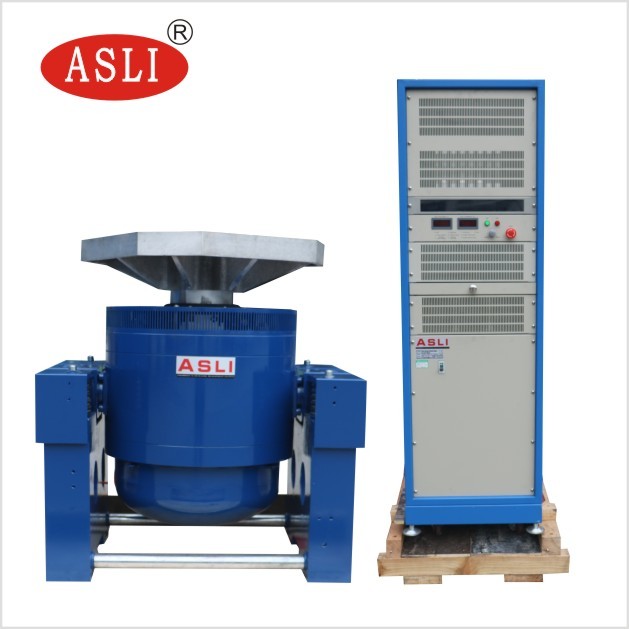

System wibracyjny (ES-10)
1 Parametry techniczne z przemysłowym elektrodynamicznym wibratorem :
(1) Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła uderzenia 10000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, zamiatanie w przód i w tył, sinus, losowe, wstrząsy
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, stała częstotliwość
(4) Czasy zamiatania częstotliwości: od 1 do 32767.
(5) Czas zamiatania częstotliwości: stała częstotliwość/pojedyncza 1-3600 minut, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. Przyspieszenie 1000 m/s 2 (bez obciążenia)
(7) Maks. Prędkość: 1,8 m/s
(8) Maks. Przesunięcie: 51 mm p-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Waga cewki ruchomej: 14 kg
(11) Kierunki wibracji: wibracje pionowe + poziome
(12) Fala wibracyjna: sinus, losowa, wstrząs
(13) Średnica cewki ruchomej: Φ240 mm
(14) Wymiar systemu wibracyjnego (mm): W1046*H660*D783mm
(15) Waga systemu wibracyjnego: 900 kg

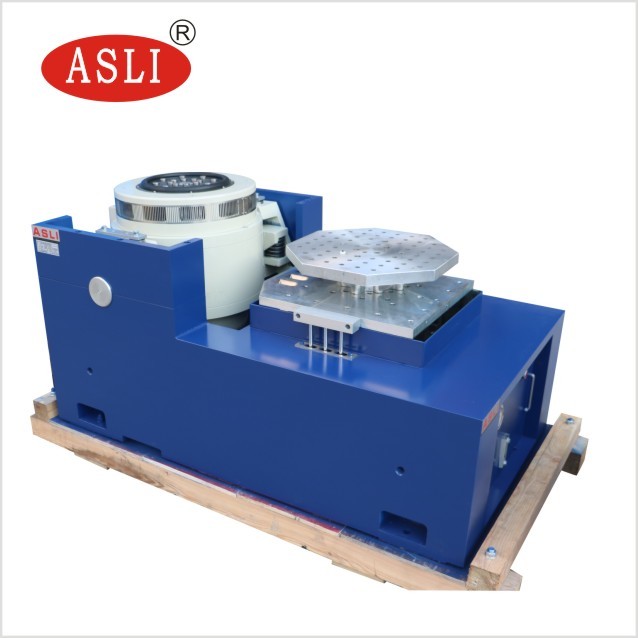

Cechy stojaka poziomego dotyczące maszyny do testowania wibracji:
Wewnątrz małej ławki załadunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, w celu poprawy nośności i wydajności całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, z odpornością na nachylenie i obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Wymagania dotyczące instalacji z maszyną do testowania wibracji:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia do przesuwania sprzętu, ponieważ jest on bardzo ciężki, a także upewnić się,
że drzwi są wystarczająco duże, aby wpuścić sprzęt
(2) Środowisko pracy maszyny powinno być w temperaturze pokojowej i z dobrą wentylacją. Zdecydowanie zalecamy zainstalowanie klimatyzacji w obszarze roboczym. Odległość przestrzenna maszyny’s
lewa/prawa/tylna strona musi wynosić min. 700 mm, przód musi wynosić min. 1500 mm.
Parametry techniczne dotyczące Trójosiowa elektrodynamiczna maszyna do testowania wstrząsów dla niezawodności produktu
| Model | Znamionowy sinus Siła (N) |
Znamionowy losowy Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa (m/s) | Znamionowa wymiana (p-p)mm |
Maks. Obciążenie (kg) | cewka ruchoma (kg) | Wymiar Cewka ruchoma (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Zastosowanie dla ceny elektrodynamicznego wibratora:
Jesteśmy producentem elektrycznych produktów z serii wibracji, przyjęliśmy 'strukturę z podwójnym obwodem magnetycznym', 'samogenerujące się okręgi działania szkieletu', 'Wsparcie lotnicze' i 'łożyska rolkowe i prowadnice liniowe', 'izolację trunnion' zaawansowaną nowoczesną technologię
oraz specjalną technologię, mogą być zakończone w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają zostać zakończone
przez klasyczny (pół - sinus, trapezoidalny, fala piłokształtna) impuls i test widma odpowiedzi na wstrząsy. Tester wibracji wysokiej częstotliwości szeroko stosowany
w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji,
urządzeniach domowych i innych dziedzinach. --- przemysłowy tester wibracji wstrząsów
Pakiet dla dużego systemu wibracji elektrodynamicznej:
Najpierw folia PP, a następnie pianka 10 mm między maszyną a obudową, a na zewnątrz standardowa eksportowa skrzynia ze sklejki.
