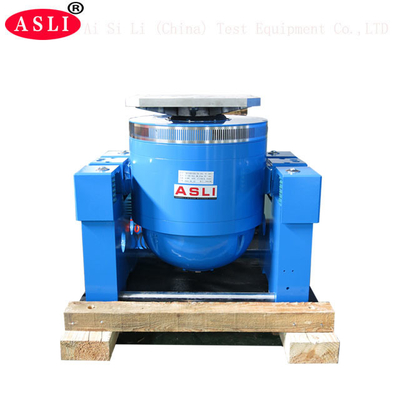

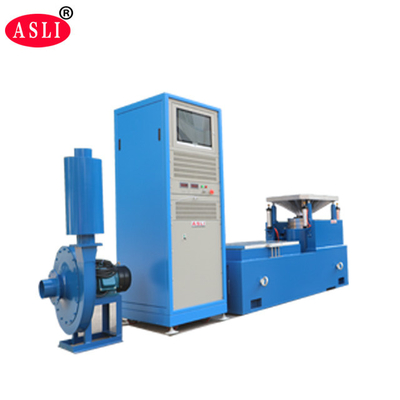

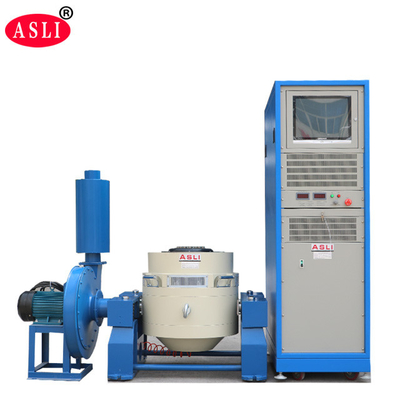

Systemy elektrodynamicznych wibratorów o mocy 25 kW 380 V 50 Hz do testowania wibracji
Parametry techniczne całego systemu
1. Model: ES-1 ES-2 ES-3...ES-350
2. Znamionowa siła sinusoidalna (N): 1000 do 3500000
3. Znamionowa siła losowa (N): 1000 do 3500000
4. Zakres częstotliwości (HZ): 3 do 3500
5. Przyspieszenie znamionowe (m/s2): 400 do 1000
6. Prędkość znamionowa (m/s): 1,2 do 1,8
7. Przemieszczenie znamionowe (pp, mm) 25 do 51
8. Maksymalne obciążenie (kg): 70 do 4500
9. Ruchoma cewka (kg): 2,5 do 300
10. Wymiar ruchomej cewki (mm): 150 do 870

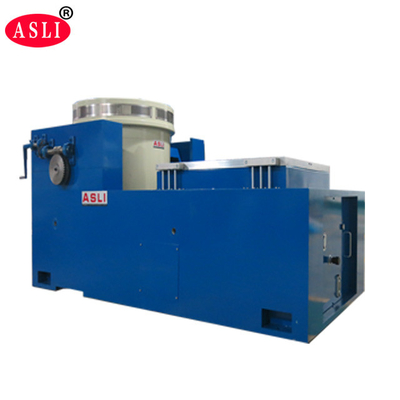

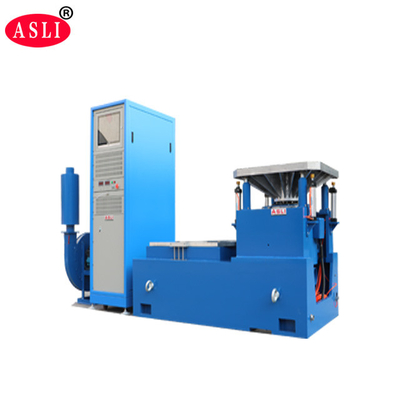

Funkcje stojaka poziomego:
W ramach małego stołu załadunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całego stołu maszynowego.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej konstrukcji, wygodzie instalacji i regulacji.
Statyczny tor dociskowy w kształcie litery V, odporny na zbocza i obciążenia skośne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Funkcje pionowej ławki rozszerzonej:
Pionowy przedłużony stół VT i określone zaciski, precyzyjnie obliczona, wyszukana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z doskonałymi
| Model | waga (kg) | Maks.Częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTL010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ławka okrągła) | 220 | 350 | Φ1200 |
