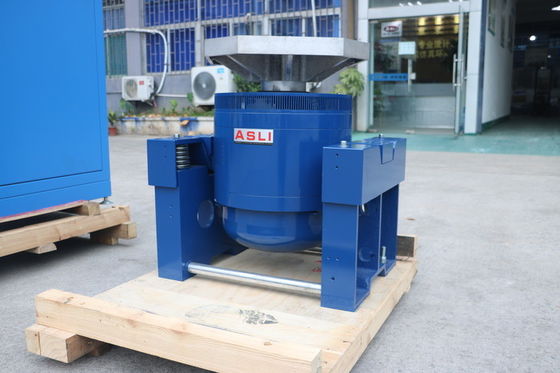

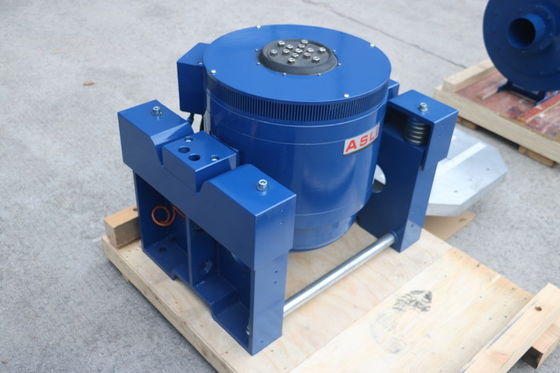

MIL STD 810G AC380V Stół Wibracyjny do Produktów Klasy Wojskowej
Wysokoczęstotliwościowa maszyna do testowania wibracji jest głównie używana do testowania środowiskowego produktów pod kątem wibracji i wstrząsów, testowania przesiewowego naprężeń środowiskowych, testowania niezawodności. Testy mogą być potrzebne dla produktów z branży lotniczej, komunikacyjnej, elektronicznej, elektrycznej, AGD i innych.Jest to platforma testowa spełniająca wszystkie rodzaje specyfikacji testowych i może być wykonywana zgodnie ze specyfikacjami, w tym IEC, MIL-STD, JIS, ASTM i innymi.
Stół wibracyjny 51 mmp-p Urządzenie do testowania Parametr:
| Model |
Moc znamionowa sinusoidalna Siła (N) |
Moc znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Przemieszczenie znamionowe (p-p) mm |
Maks. Obciążenie (Kg) | cewka ruchoma (Kg) |
Wymiary cewki ruchomej (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Cechy produktu
* Elastyczny system zawieszenia i prowadnica liniowa, duża nośność, dobra wydajność prowadzenia i wysoka stabilność.
* Sztywność statyczna poduszki powietrznej centralnego obciążenia jest duża, sztywność dynamiczna jest mała, nośność jest duża, a wydajność dynamiczna jest doskonała.
* Szybkie autodiagnozy i ochrona łańcuchowa, wysokie bezpieczeństwo i niezawodność;
* Urządzenie izolujące i tłumiące poduszki powietrzne sprawia, że wibrator nie potrzebuje specjalnego fundamentu, doskonale odtwarza falę wibracji i zmniejsza przenoszenie wibracji.
* Zapewnia różne zastosowania poziomych i pionowych platform rozszerzeń;
* Może być używany ze wszystkimi rodzajami kontrolerów wibracji, a obsługa jest prosta.

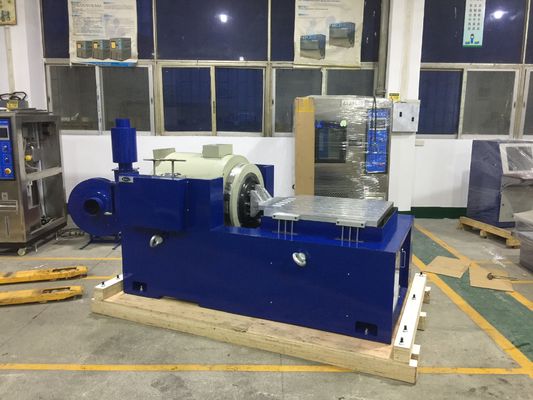

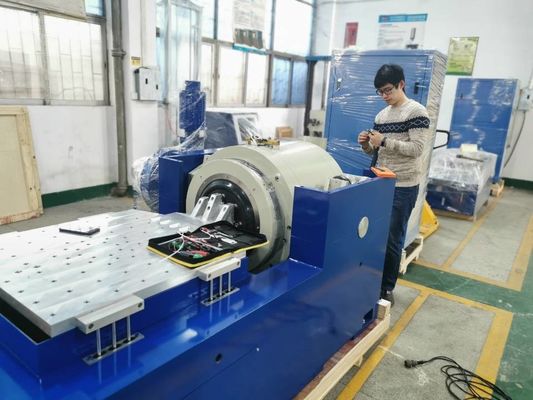

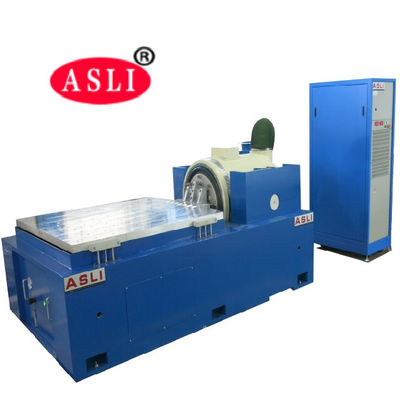

Cechy stojaka poziomego:
W ramach małej ławy obciążeniowej osiągnięto wyższe przyspieszenie i częstotliwość roboczą, aby poprawić nośność i wydajność całej ławy maszynowej.
Ława pozioma i ława wibracyjna są typu integralnego, o doskonałej konstrukcji, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, z możliwością odporności na pochyłości i obciążenia boczne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
| Model | Rozmiar ławy (mm) | Zakres częstotliwości (Hz) | Waga części ruchomych (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
