Potężny wibrator / Symulacyjny stół do testów wibracyjnych transportowych dla opakowań
Zastosowanie
Wibrator wysokiej częstotliwości wykorzystuje 'strukturę podwójnego obwodu magnetycznego', 'samogenerujące się okręgi działania szkieletu', 'wsparcie powietrzne' oraz 'łożyska rolkowe i prowadnice liniowe', 'izolację przegubową' zaawansowaną nowoczesną technologię i technologię specjalną, może być zakończony w testach wibracyjnych sinusoidalnych w osiach X, Y, Z oraz testach wibracyjnych losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinusoidalne) impulsy i testy widma odpowiedzi na wstrząsy. Jest szeroko stosowany w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 6000N; siła losowa 6000N; siła uderzeniowa 12000N;
(2) Zakres częstotliwości: od 5Hz do 3500Hz, stała częstotliwość, zamiatanie w przód i w tył, sinus, losowe, wstrząsy
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, stała częstotliwość
(4) Czasy zamiatania częstotliwości: od 1 do 32767
(5) Czas zamiatania częstotliwości: stała częstotliwość/pojedyncza 1-3600min, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. Przyspieszenie 1000m/s2 (bez obciążenia)
(7) Maks. Obciążenie 180Kg
(8) Maks. Przesunięcie: 25mm p-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie udarowe: 25 mm
(10) Waga cewki ruchomej: 6,5 kg
(11) Kierunki wibracji: pionowe
(12) Fala wibracji: sinus, losowa, wstrząsy
(13) Średnica cewki ruchomej: Φ230 mm
(14) Wymiar systemu wibracyjnego (mm): W850xH750xD550mm
(15) Waga systemu wibracyjnego: 590kg

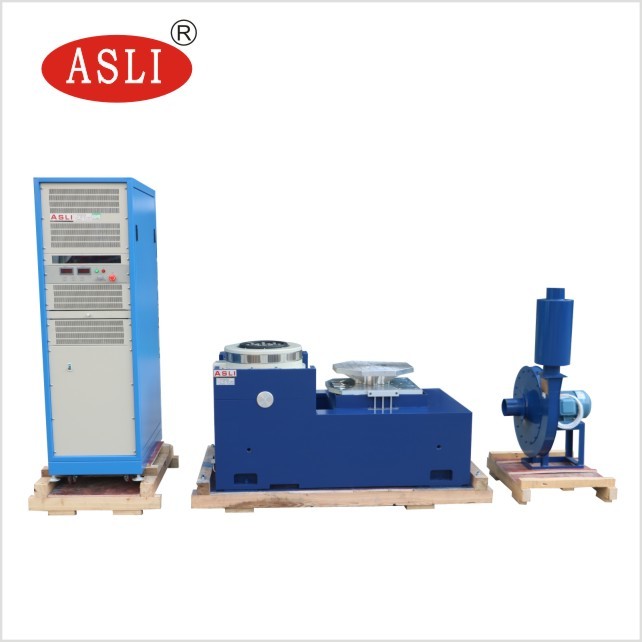

2-2 Szczegóły komponentów wibracyjnych
(1) Generator wibracji 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3) Komora połączeń komunikacyjnych 1 zestaw
(4) Wzmacniacz mocy DA-6 1 zestaw
(5) Zasilanie wzbudzenia 1 szt.
(7) Oprogramowanie sterownika 1 zestaw
(8) System chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
Potężny wibrator / Symulacyjny stół do testów wibracyjnych transportowych dla opakowań Parametry techniczne:
| Nazwa | Stół do wibracji pakowania/Tester stołu wibracyjnego do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przesunięcie (p-p)mm | Maks. Obciążenie (Kg) | cewka ruchoma (Kg) | Wymiar cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
