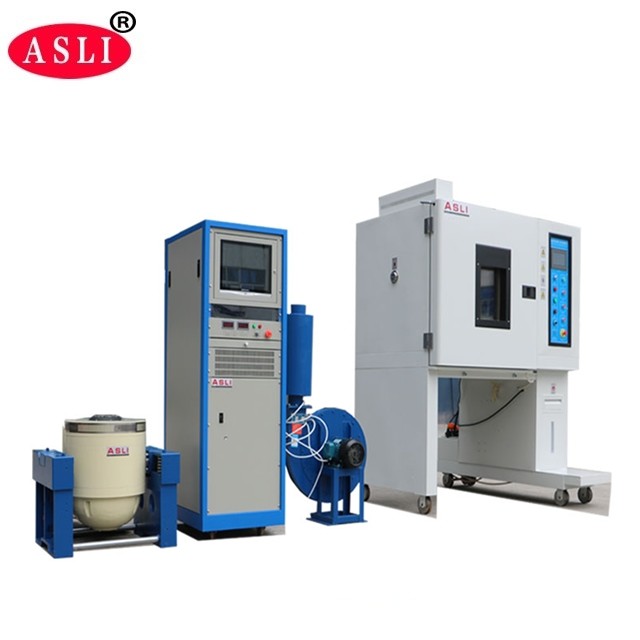

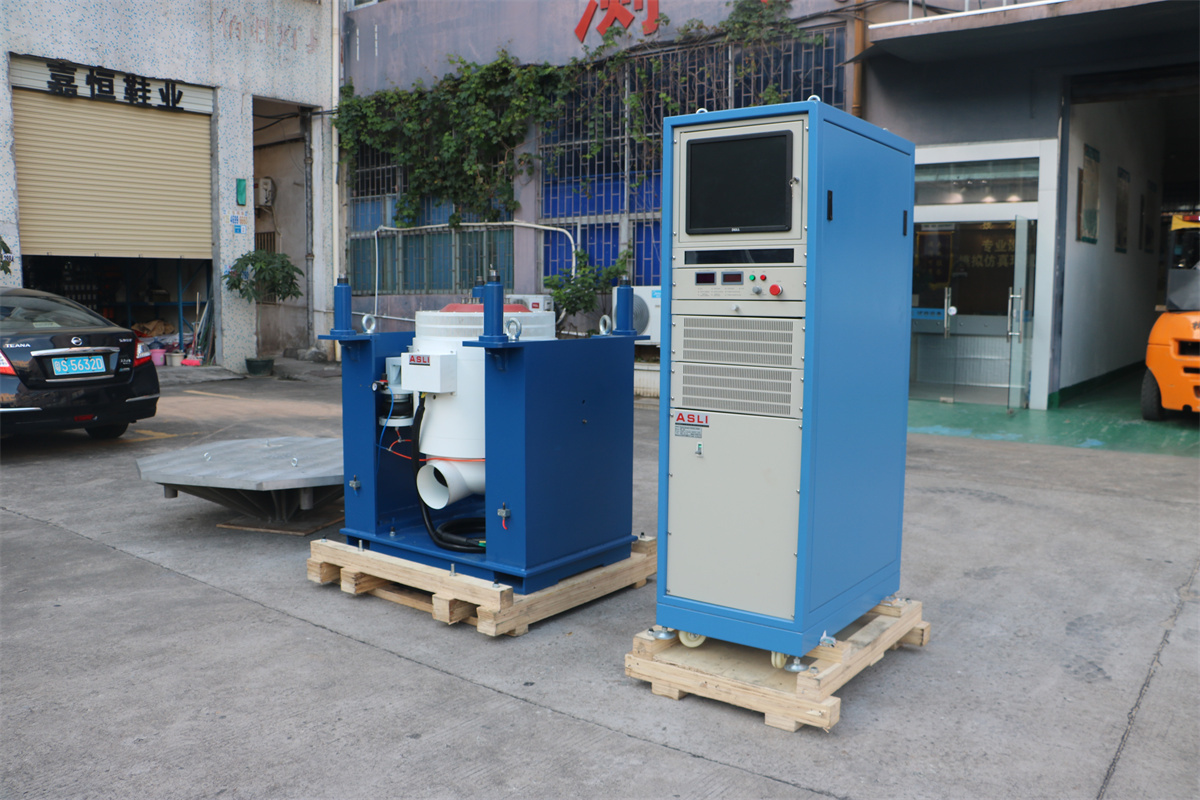

Wysokiej częstotliwości i wysokiej precyzji laboratoryjna maszyna do testów wibracyjnych elektrodynamicznych Test wibracyjny środowiskowy
Zastosowanie:
Jesteśmy producentem elektrodynamicznych testerów wibracji wysokiej częstotliwości / testerów zmęczeniowych wibracji wysokiej częstotliwości, które wykorzystują 'strukturę podwójnego obwodu magnetycznego', 'samogenerujące się okręgi działania szkieletu', 'Wsparcie powietrzne' i 'łożyska rolkowe i prowadnice liniowe', 'izolacja jarzmowa' zaawansowaną nowoczesną technologię i technologię specjalną, mogą być wykonywane w testach wibracji sinusoidalnych w trzech osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być wykonane przez klasyczne (pół-sinus, trapezoidalne, piłokształtne) impulsy i testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Cechy testera zmęczeniowego wibracji wysokiej częstotliwości:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, mały upływ strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, sztywność korpusu kompozytowego, nośność mimośrodowa.
4. Fundament izolacji jarzmowej dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się wokół systemu, aby zapewnić wysoką niezawodność koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne elektrodynamicznego testera wibracji wysokiej częstotliwości:
| Model |
Znamionowy sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

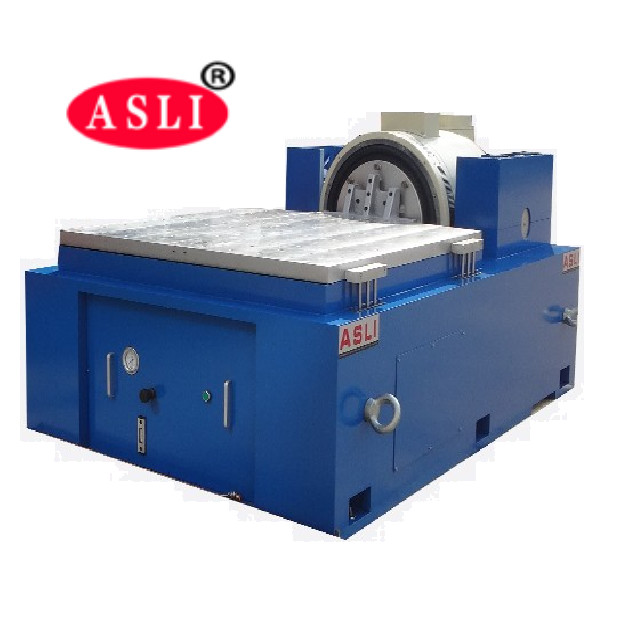

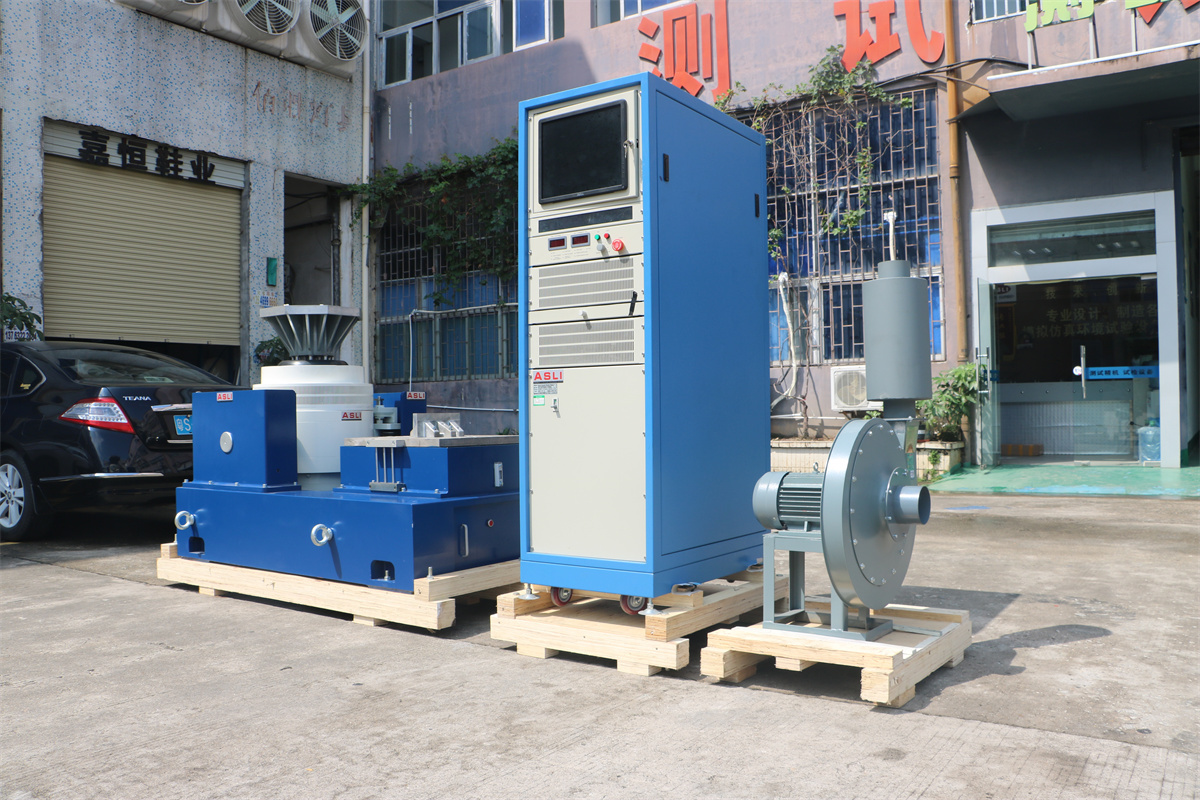

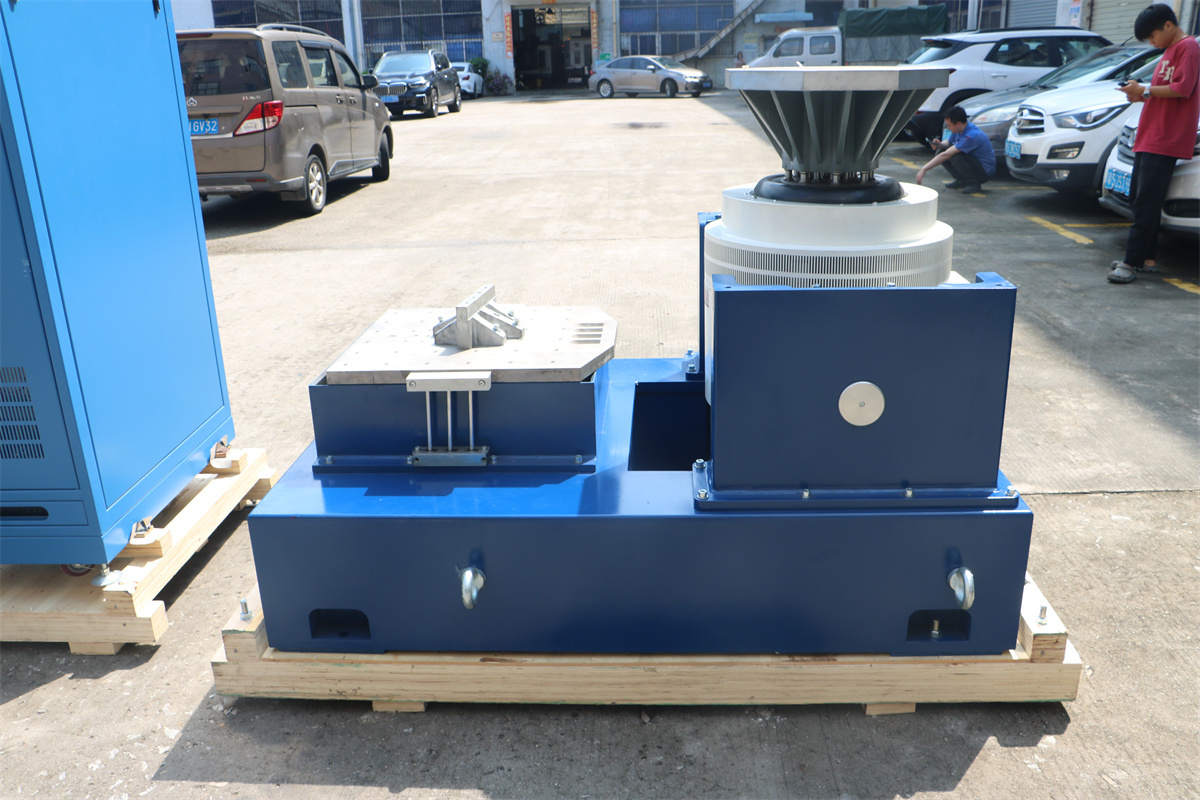

Cechy stojaka poziomego:
1. Wewnątrz małego stołu ładunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, aby poprawić nośność i wydajność całego stołu maszyny.
2. Stół poziomy i stół wibracyjny są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
3. Tor ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i odporności na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Parametry techniczne ekspandera poziomego:
| Model | Rozmiar stołu (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

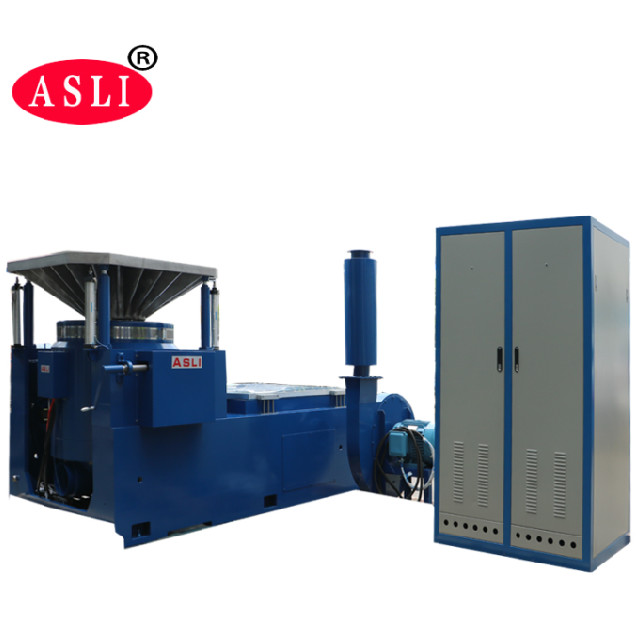

Cechy przedłużonego stołu pionowego:
VT pionowy przedłużony stół i określone zaciski, precyzyjnie obliczone, dopracowany projekt, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałą strukturą, wysokiej jakości materiałem
i wykonaniem.
Parametry techniczne ekspandera pionowego:
| Model | Waga (kg) | Maks. częstotliwość (Hz) | Rozmiar stołu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Okrągły stół) | 220 | 350 | Φ1200 |
Jeśli masz jakieś pytania dotyczące Elektrodynamiczna maszyna do testów mechanicznych wysokiej częstotliwości Tester zmęczeniowy wibracyjny, skontaktuj się ze mną.
