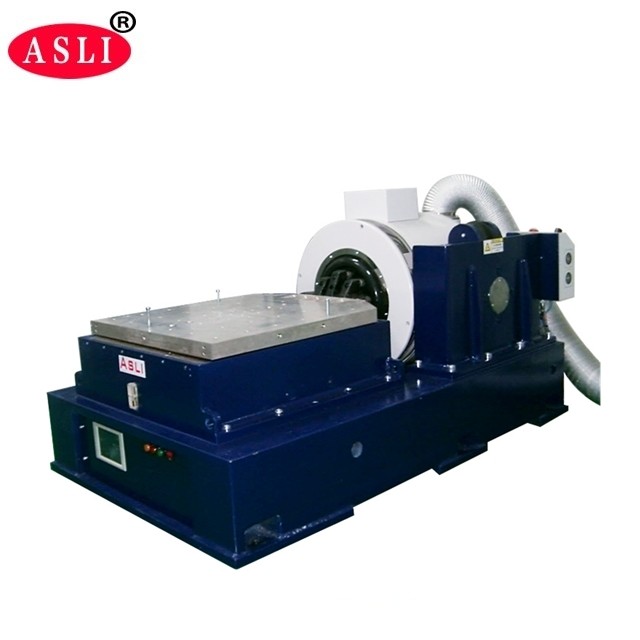

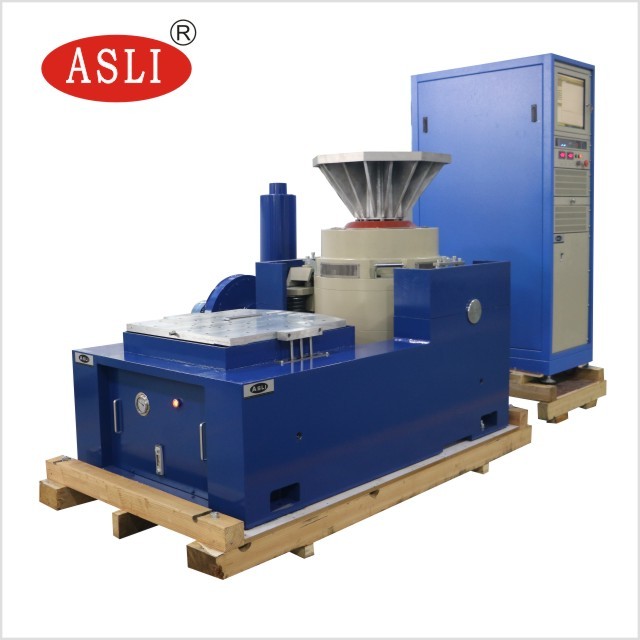

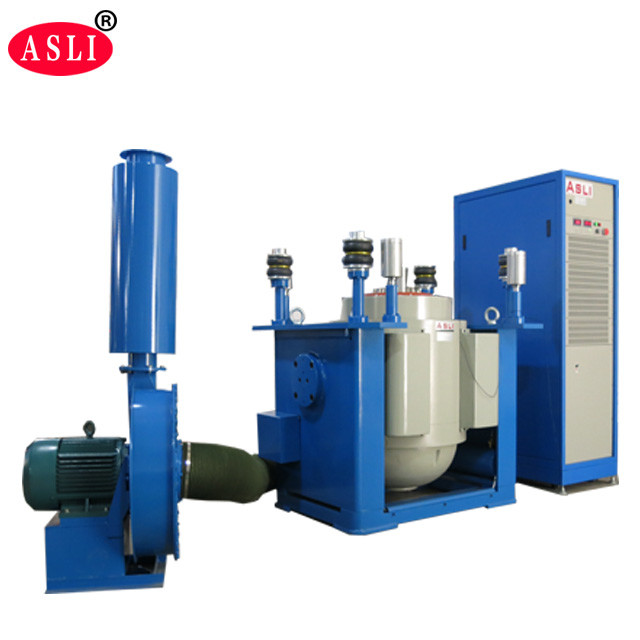

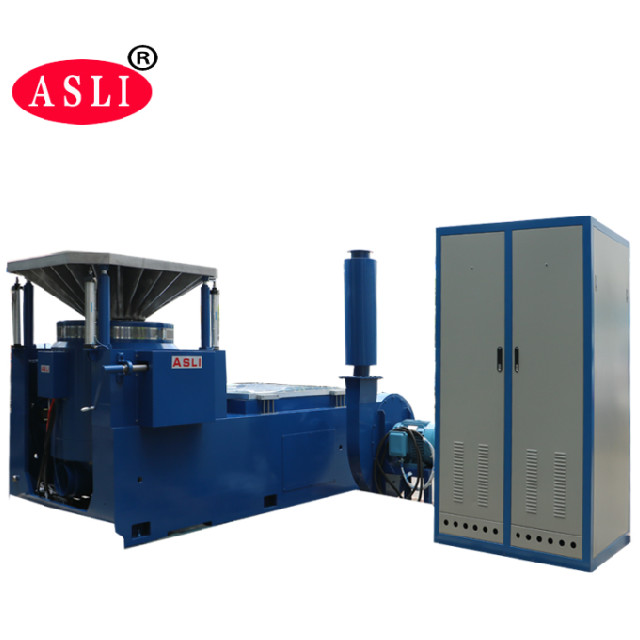

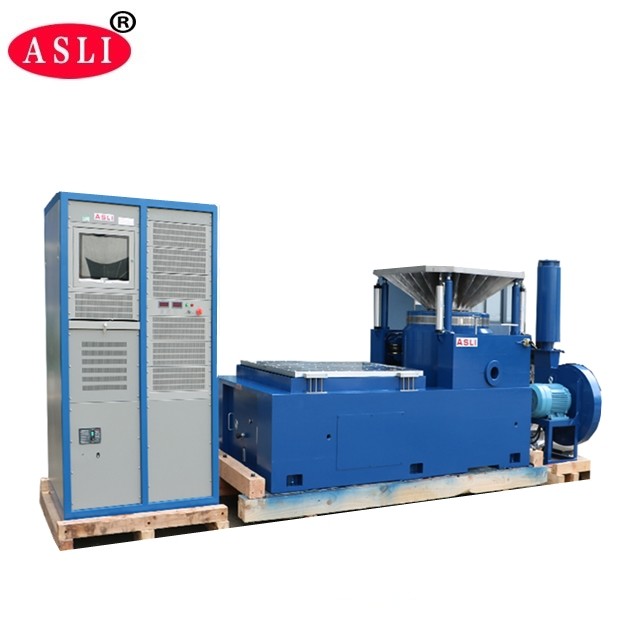

Stół wibracyjny elektrodynamiczny 3500 Hz z obciążeniem 180 kg
Product Details
| siła sinusoidalna: | 6000N | Prędkość: | 1,6 m/s |
|---|---|---|---|
| Przemieszczenie: | 25 mm | Częstotliwość: | 3~3500 Hz |
| Ładowanie: | 180 kg | przyśpieszenie: | 100 gramów |
| armatura: | 230 mm | ||
| Podkreślić |
Stół wibracyjny 3500 Hz,stół wibracyjny 180 kg,wibrator elektrodynamiczny 3500 Hz |
||
Product Description
Aplikacja
W wibratorze wibracyjnym o wysokiej częstotliwości zastosowano „strukturę podwójnego obwodu magnetycznego”, „samoistnie generowane koła działania szkieletu”, „wsparcie powietrzne” oraz „łożyska toczne i prowadzenie liniowe”, „izolację czopa” zaawansowaną, nowoczesną technologię i technologię specjalną, można ukończyć w X, Y, Z badanie trójosiowych drgań sinusoidalnych i szerokopasmowe badanie drgań losowych, które należy uzupełnić klasycznym (pół-sinusoidalnym) badaniem widma impulsów i reakcji na wstrząsy.Jest szeroko stosowany w obronie narodowej, broni, lotnictwie, przemyśle lotniczym, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie gospodarstwa domowego i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 6000N;siła losowa 6000N;siła uderzenia 12000N;
(2) Zakres częstotliwości: 5 Hz do 3500 Hz, stała częstotliwość, przemiatanie w przód i w tył, sinus, losowy, szok
(3) Tryb częstotliwości przemiatania: liniowy, logarytmiczny, przemiatanie tam i z powrotem, stała częstotliwość
(4) Czasy częstotliwości przemiatania: 1 do 32767
(5) Czas częstotliwości przemiatania: stała częstotliwość/pojedyncza 1-3600 min, można wyświetlić krzywe częstotliwości przemiatania.
(6) Maks.Przyspieszenie 1000m/s2(bez obciążenia)
(7) Maksymalne obciążenie 180 kg
(8) Maks.Przemieszczenie: 25 mm pp (bez obciążenia), podwójny szczyt
(9) Przemieszczenie uderzenia: 25 mm
(10) Waga ruchomej cewki: 6,5 kg
(11) Kierunki wibracji: pionowe
(12) Fala wibracyjna: sinusoidalna, losowa, uderzeniowa
(13) Średnica ruchomej cewki: Φ230 mm
(14) Wymiary systemu wibracyjnego (mm): szer. 850 x wys. 750 x gł. 550 mm
(15) Masa systemu wibracyjnego: 590 kg
2-2 Szczegóły komponentów wibracyjnych
(1) Zestaw generatora wibracji 1
(2) Zestaw kontrolera wibracji 1
(3) Komora przyłączeniowa komunikacyjna 1 zestaw
(4) Zestaw wzmacniacza mocy DA-6 1
(5) Zestaw oprogramowania sterownika 1
(7) Zestaw oprogramowania sterownika 1
(8) Zestaw układu chłodzenia 1
(9) Komputer przemysłowy 1 zestaw
Parametry techniczne:
| Nazwa | Pakowanie stołu wibracyjnego / testera stołu wibracyjnego do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (pp) mm | Maks.Ładowanie (kg) | ruchoma cewka (Kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100 000 | 100 000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe wahacza, proste i zorientowane na import kompozytowe zorientowanie sztywności korpusu, mimośrodowa nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca nośność stołu wibracyjnego, poprawiająca wydajność przy niskich częstotliwościach.
