Pobierz dokument do przechowywania -- kliknij tutaj ----→Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf

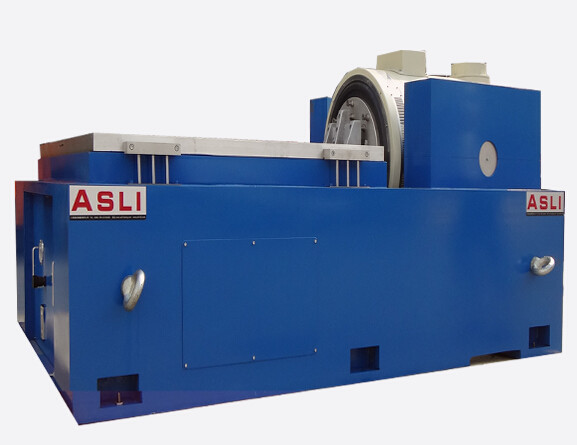

Maszyna do badania wibracji w transporcie symulującej spełnia normę IEC 60068
Tabela wibracji elektromagnetycznych jest szeroko stosowana w obronności, lotnictwie, lotnictwie, komunikacji, elektroniki, motoryzacji, sprzęcie gospodarstwa domowego i innych gałęziach przemysłu.Ten rodzaj sprzętu służy do wczesnego wykrywania usterek, symulując rzeczywiste warunki pracy i badanie wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość zastosowania jest oczywista, efekt badania jest niezwykły i niezawodny.,prześwietlany, programowalny, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulacja amplitudy, sterowanie czasem, pełna funkcja sterowania komputerem, proste ustawione przyspieszenie/ustawiona amplituda.Sprzęt z powodu ciągłego niewydolności do wykonywania 3 miesięcy badań, stabilna wydajność, niezawodna jakość.
Specyfikacja
| Nazwa | Standardowy standard EN50604 dla akumulatorów samochodowych IEC62133 UN38.3 Stoisko do badania drgań do badań laboratoryjnych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
PLATA DANIA WYDOWANIA

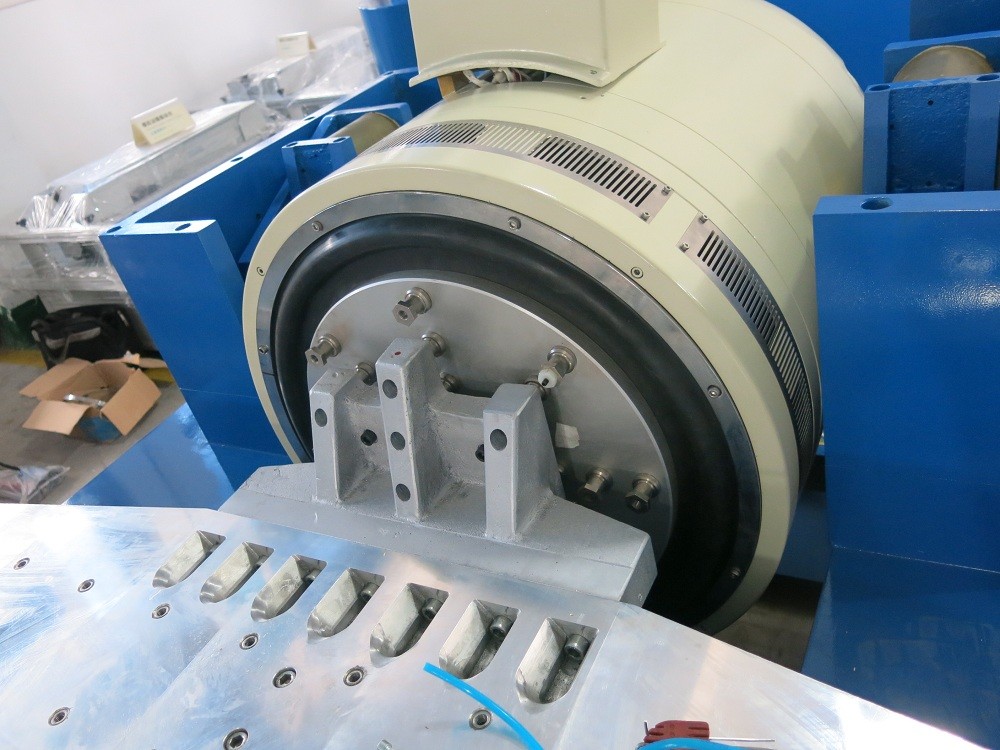

| Wstrząsacz(ES-30)) | ||
| Siła sinus (szczyt) | 30kN | |
| Siła uderzeniowa (szczyt) | 60 kN | |
| Zakres częstotliwości | 5~2,800 Hz | |
| Przesunięcie (nieprzerwane) | 100 mm | |
| Max. prędkość | 10,8 m/s | |
| Maks. przyspieszenie | 100G | |
| Średnica armatury | 445 mm | |
| 1stkolejność częstotliwości rezonansu | 2,400 Hz | |
| Dopuszczalny moment ekscentryczny | >500 Nxm | |
| Masa oprawki | 40 kg | |
| Wymiar śruby HE/ST | M10(metryczne) | |
| Częstotliwość izolacji drgań ośnych | <3 Hz | |
| Max, proszę.PAylot | 500 kg | |
| Wyciek strumienia magnetycznego | ≤1 mT | |
| Wymiary (L×W×H, niezapakowane) | 1,330x860x1,250 mm | |
| Waga (niezapakowana) | 2,500 kg | |
| Instalacja | Matka gumowa (wymagane śruby kotwicowe) | |
| Zwiększacz mocy (DA-30) | ||
| Wyjście wzmacniacza | 30 kVA | |
| SNR | >65 dB | |
| Narysowane napięcie wyjściowe | 120 Vrms | |
| Wydajność wzmacniacza | >90% | |
| Wymiary (L×W×H, niezapakowane) | 800x900x2,100 mm | |
| Waga (niezapakowana) | 500 kg | |

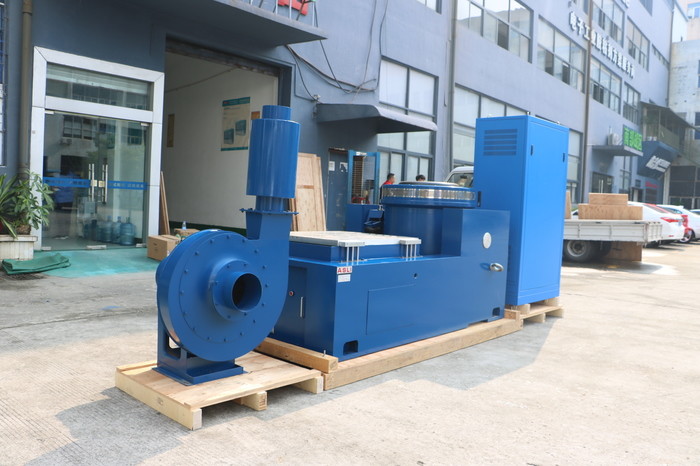

| Wydmuchacz | ||
| objętość powietrza | 0.46m3/s | |
| Władza | 70,5 kW | |
| Średnica przewodu powietrznego | 200 mm | |
| Ciśnienie powietrza | 80,8 kPa | |
| Instalacja | Możliwość podłączenia do sufitu (do dwóch zakrętów o 90 stopni), maksymalnie 20 ̊ | |

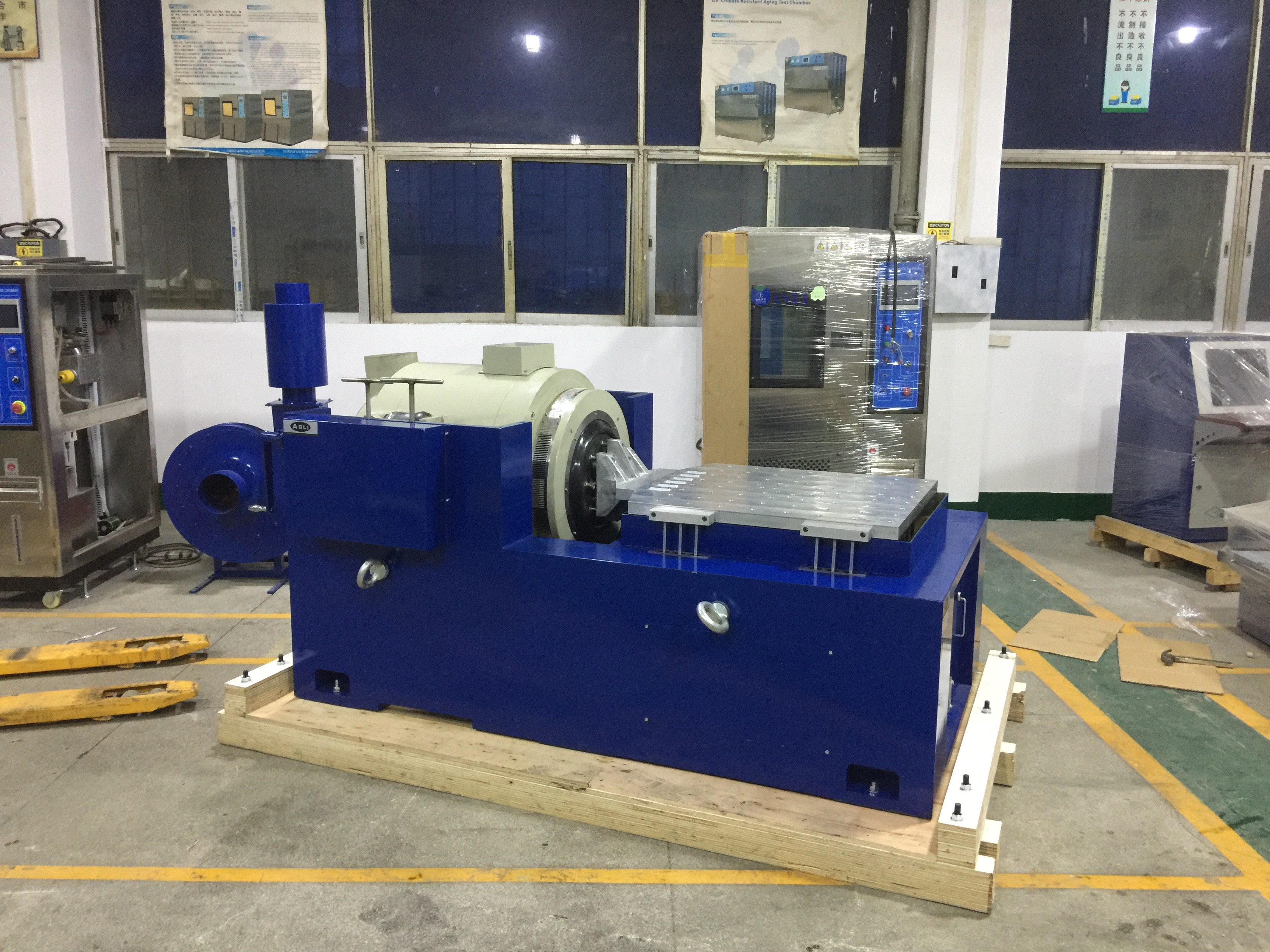

| Płaszczyzna ślizgowa | ||
| Wymiary | 600x600 mm | |
| Gęstość | 45 mm | |
| CzęstotliwośćJa...naśladować | 2,000 Hz | |
| Skutecznośćmtyłek | 54 kg | |
|
Uwaga: 1Do lepszej jednolitości wykorzystuje się łożysk z oliwek pod wysokim ciśnieniem. |
||
| WibracjeKontroler iAkcelerometr | ||
| Kontroler wibracji | Kontroler wibracjiz Sine, Random, Shock i Self Calibration. | |
| Akcelerometr | 100mV/g, zakres: 50g, częstotliwość pracy: 1-10kHz, waga: 11 gramów, z kablem o niskiej hałasie 10 stóp | |
| Inne obsługiwane funkcje/akcesoria | ||
| Komory ochrony środowiska | Wsparcie | |
| Urządzenia mobilne | Dostosowywalne | |
| Płyty izolacyjne | Dostosowywalne | |
| Zestaw | Dostosowywalne | |
| Środowisko pracy systemu | ||
| Zakres temperatury | 0-40°C | |
| Zakres wilgotności | 0~90%, bez kondensacji. | |
| Wymagania dotyczące mocy | 380V/3ph/50 Hz,40kVA | |
| Ciśnienie sprężonego powietrza | 0.6 Mpa | |
