Czym jest badanie wibracji?
Produkty są codziennie wysyłane po całym świecie w paczkach i kontenerach.Badanie drgań jest często stosowane jako narzędzie kontroli jakości do narażania produktów na drgania przed wysyłkąWyniki można wykorzystać do projektowania produktów i opakowań w celu zmniejszenia szkód spowodowanych wstrząsami i odbijaniami.
Pobierz dokument do przechowywania -- kliknij tutaj ----/...sprzęt do badań drgań ES-10.pdf
elektrodynamiczny wstrząsacz wibracyjny do badania symulacji transportu paczek ISTA
Wymagania dotyczące badań:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Charakterystyka:
1. Ustawienie: chińskie i angielskie menu, obsługa komputerowa, wykorzystanie specjalistycznych systemów monitorowania i sterowania, dane z całego procesu mogą być przekazywane i wywożone.
2Funkcje wyświetlania: dynamiczny wyświetlacz krzywych testowych, wielodanowy, na liczbę danych.
3. rejestrator krzywej: rejestracja danych testowych w czasie rzeczywistym, dane testowe automatycznie, wyniki badań mogą być przechowywane, drukowane.
Główne parametry techniczne
| z |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Korzyści dla użytkownika
* Łatwa instalacja przez użytkownika
* Interfejs użytkownika: ekran dotykowy lcd w trybie lokalnym i okna komputera (przez ethernet) w trybie zdalnym;
* Tryb lokalny: szybkie uruchomienie wstępnie zdefiniowanego badania, można przechowywać dziesiątki specyfikacji badania;
* Tryb zdalny: wszystkie operacje systemu, w tym definiowanie badań i przechowywanie specyfikacji badań na mostarze, sterowanie badaniem, przegląd danych badawczych i dokumentacja.
Wytwórca stołu wstrząsającegoprzyjęto strukturę podwójnie magnetycznego obwodu, samogenerujące się koła ruchowe, wsparcie powietrzne i łożyska rolkowe oraz kierowanie liniowe,izolacja trunnion zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusobowych X, Y, Z i szerokopasmowych testach drgań losowych, do ukończenia klasycznym (półsinusowym, trapezoidalnym,Wyniki badań spectrum impulsu i reakcji na wstrząs.
1 Staranne zaprojektowanie ruchomego koła cewkowego ma wyższą częstotliwość rezonansową osiową pierwszego rzędu.
2 Lekka armatura, wysoka sztywność, częstotliwość 4500 Hz.
3 Komputer łączy linię sterowania, natychmiast przechowywać materiały.
4 Wyświetlanie wykresu sterowania.
5 Niska odporność i konstrukcja o wysokiej wydajności, wysoka wydajność, niskie koszty.
6 Wysoka niezawodność, niska awaria.

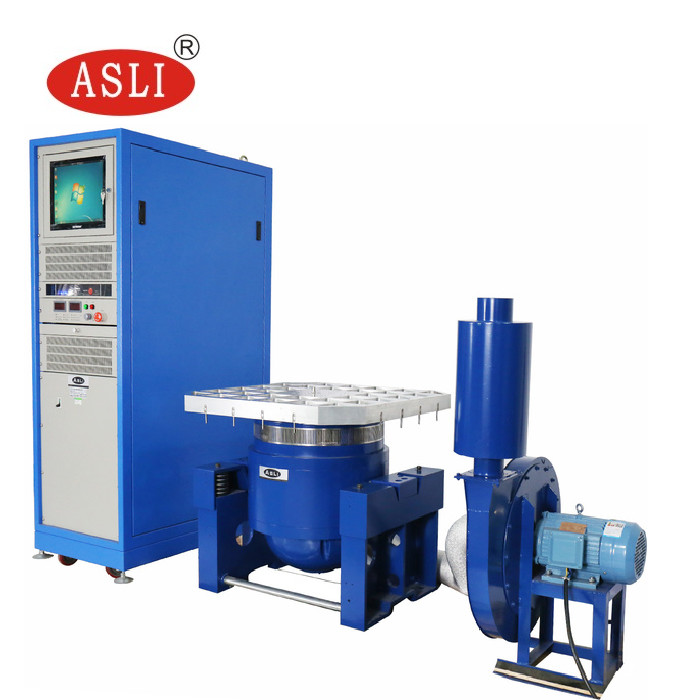

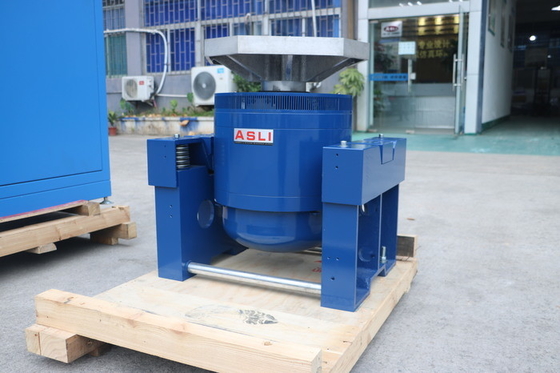

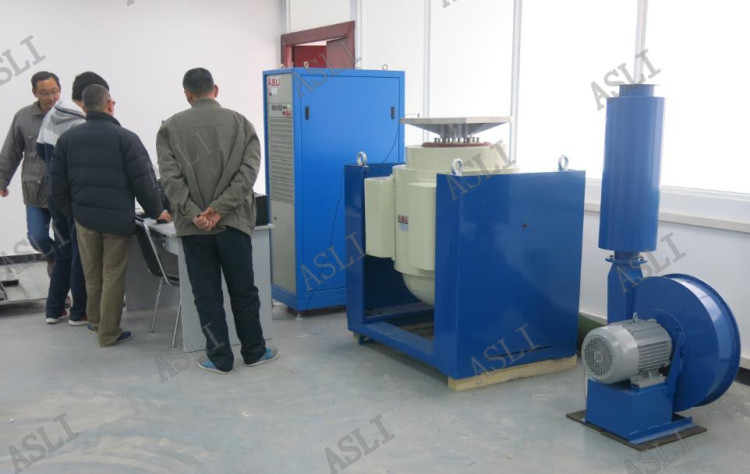

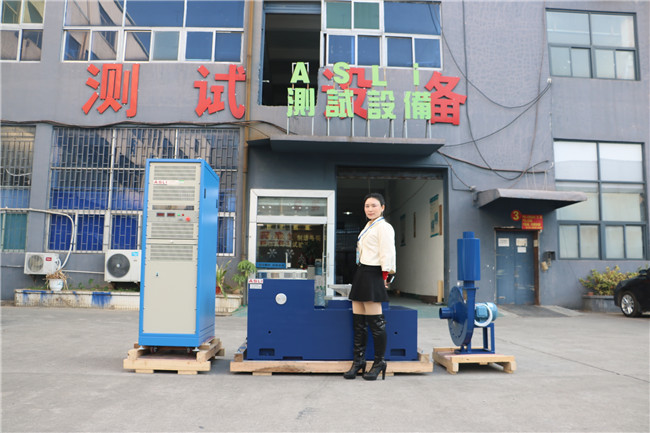

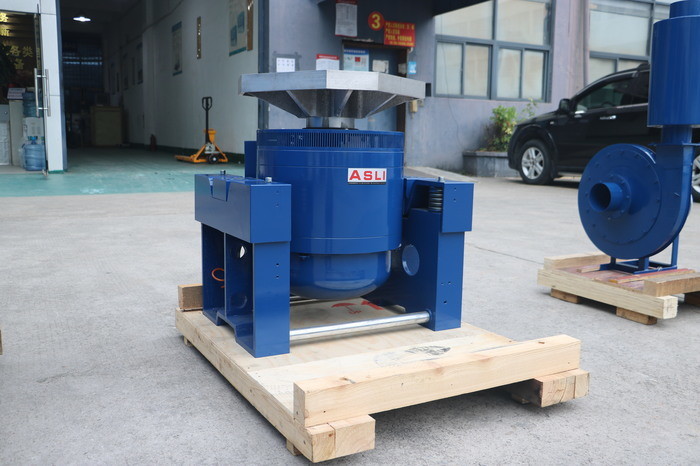

Zdjęcia do odniesienia:
