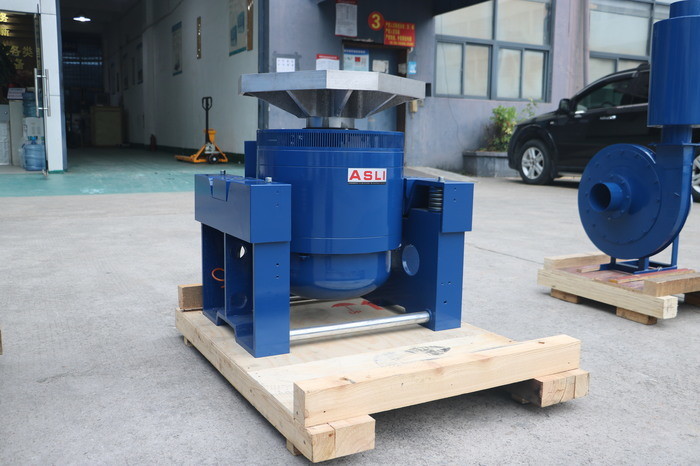

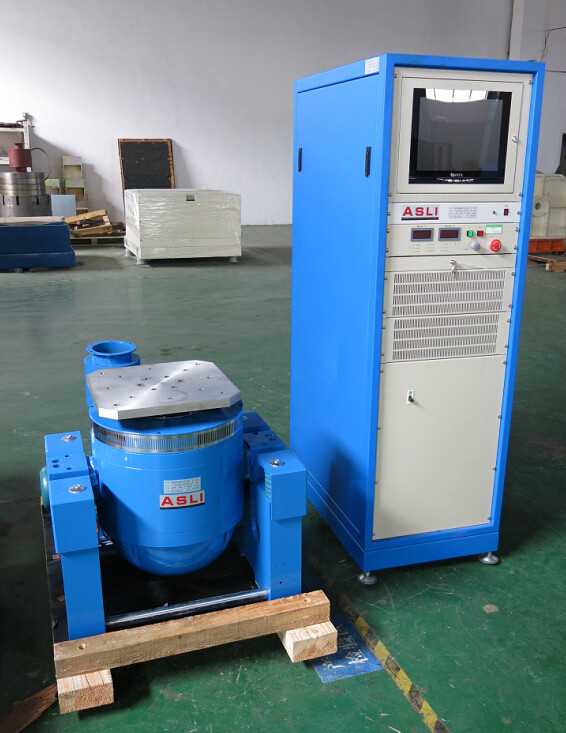

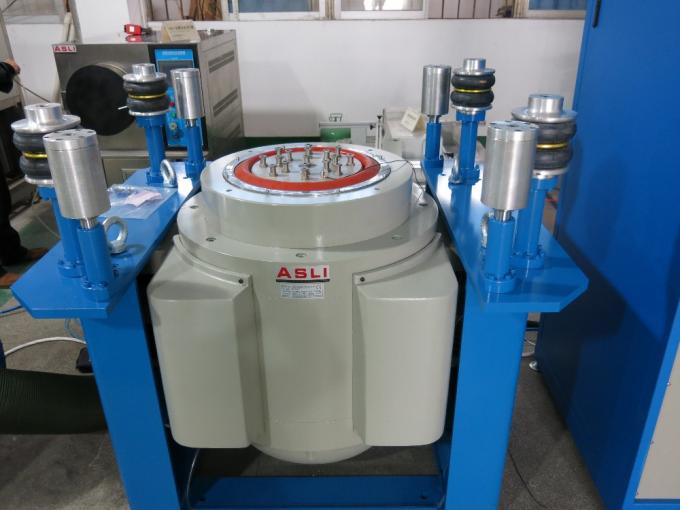

MIL-STD-810F elektrodynamika wysokiej częstotliwości sinus i losowym wstrząsem wibracji shaker stół
Wykorzystanie elektrodynamicznego wstrząsacza wibracyjnego:
Jesteśmy producentem produktów z serii High Frequency Vibration Test Machine, przyjmujemy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletowych","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w X, Y, Z trójosiowych próbach drgań sinusów i szerokopasmowych próbach drgań losowych,do uzupełnienia przez klasyczny (pół - sinus), trapezoidalny, falę zęba piły) testy spektrum impulsu i reakcji uderzeniowej.urządzenia elektryczne, komunikacji, sprzętu domowego i innych dziedzin.
Parametry techniczne urządzenia do badania drgań:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

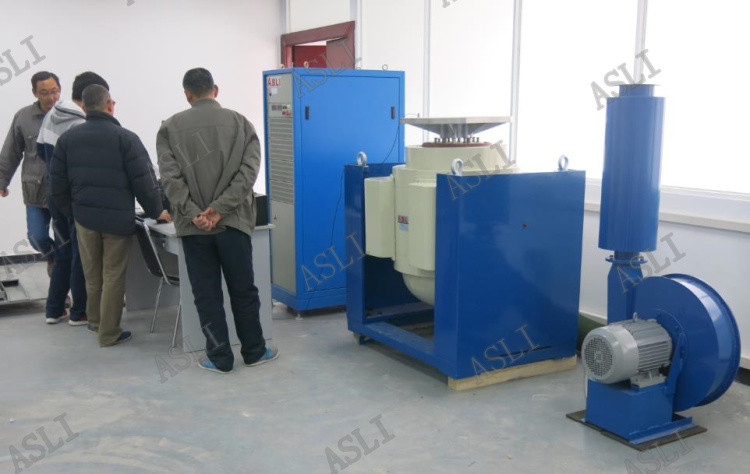

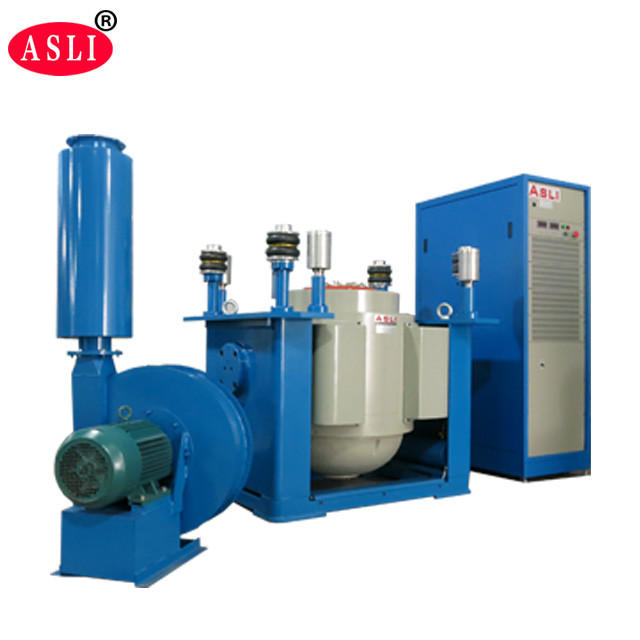

System badawczy wibracji wysokiej częstotliwości o dużej sile o trzech ośach z 8-kanałowym sterownikiem wibracji

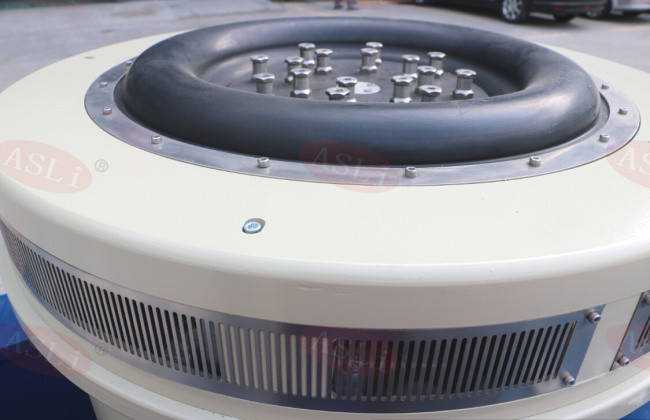

1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.

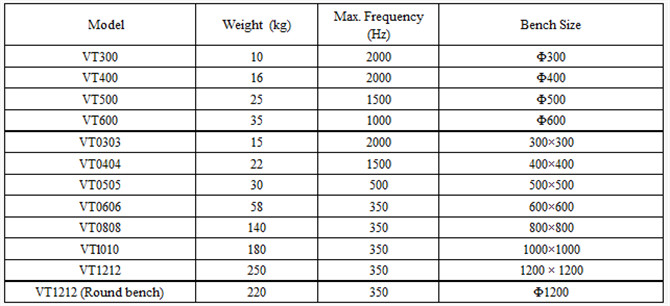

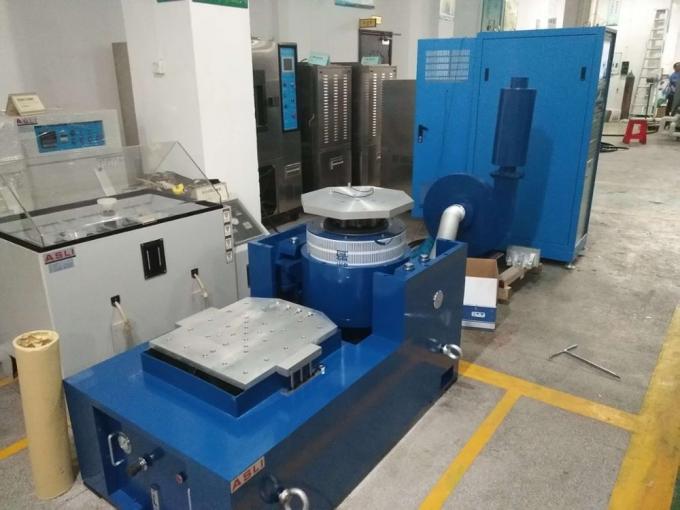

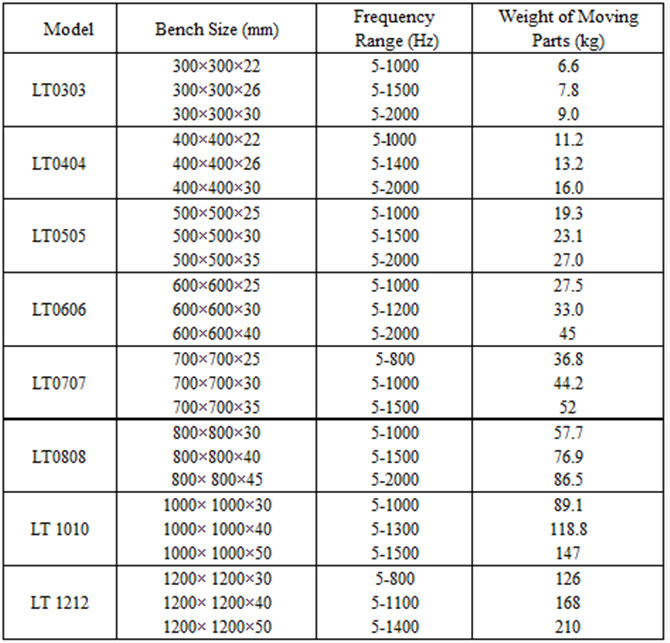

Parametry techniczne poziomegoRozszerzacz:
Parametry techniczne pionowychRozszerzacz:
Świadectwo o tym maszynie:
Oficjalny chiński raport kalibracji ze strony trzeciej
Certyfikacja CE
W przypadku opakowania:
1Najpierw film PP.
2. Paket próżniowy
3Znów folia PP.
4. 10 mm grubości pianki PU w celu uniknięcia kolizji
5. powłoka ze sklejki wzmocnionej
6. Standardowy ASLI CASE MARK

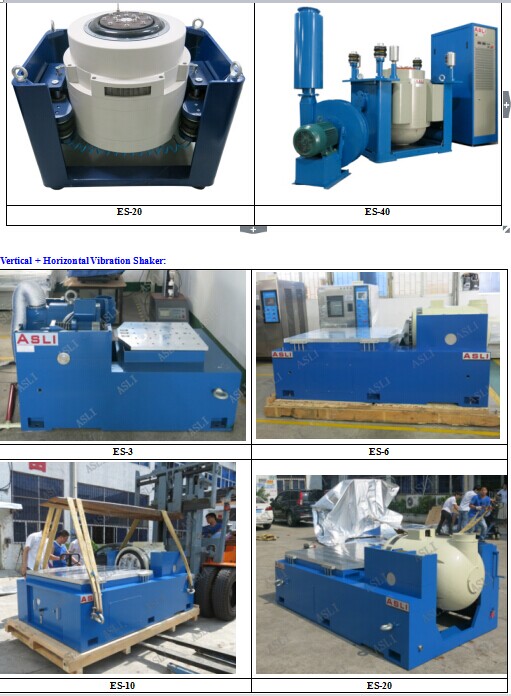

Specyfikacja urządzenia do badań drgań:
