ISO16750 Sprzęt do testów wibracyjnych w laboratorium części do pojazdów nowej energii
Opis zastosowania:
ISO16750 Sprzęt do testów wibracyjnych w laboratorium części do pojazdów nowej energiijest używany w środowiskach edukacyjnych, badawczych i laboratoryjnych. Zastosowanostrukturę podwójnego obwodu magnetycznego, samogenerujące się okręgi działania szkieletu, wsparcie powietrzne oraz łożyska rolkowe i prowadnice liniowe, zaawansowaną nowoczesną technologię izolacji przegubowej i technologię specjalną, która może być zakończona w testach wibracyjnych sinusoidalnych w trzech osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinus, trapezoidalne, piłokształtne) impulsy i testy widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
| Model: ES-3 | |
|---|---|
| Siła ciągu sinusoidalnego | 300kgf |
| Siła ciągu losowego | 300kgf |
| Siła ciągu udarowego | 600kgf |
| Zakres częstotliwości | 2~2500Hz |
| Ciągłe przemieszczenie | 25mm |
| Przemieszczenie udarowe | 25mm |
| Maksymalna prędkość | 1.8m/s |
| Maksymalne przyspieszenie | 981m/s2 |
| Średnica cewki ruchomej | Φ150mm |
| Dopuszczalny moment mimośrodowy | >196N.m |
| Punkt połączenia obciążenia | 6 punktów |
| Masa równoważna części ruchomych | 3kg |
| Rozmiar śruby blatu (standard) | M8 |
| Tabela rozmieszczenia śrub (średnica, obwód) | 8 na Φ100mm, 8 na Φ200mm. |
| Częstotliwość izolacji osiowej | <3Hz |
| Maksymalne obciążenie | 120Kg |
| Wyciek strumienia magnetycznego | <1mT |
| Wymiary (bez opakowania) (D×S×W) | 730mm×550mm×650mm |
| Waga stołu wibracyjnego | 450kg |

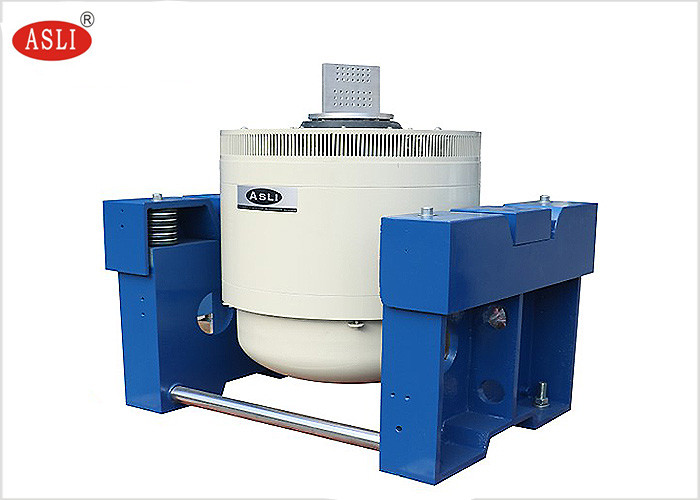

ISO16750 Sprzęt do testów wibracyjnych w laboratorium części do pojazdów nowej energiiCechy stołu:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niski wyciek strumienia magnetycznego, zwarta i racjonalna struktura.
3. Łożyska rolkowe wahacza proste i zorientowane na import, sztywność korpusu kompozytowego, zdolność do obciążenia mimośrodowego.
4. Fundament izolacji przegubowej dedykowany do stosowania hormonów, wygoda instalacji mobilnej.
5. Zaawansowana technologia poruszania się wokół systemu w celu zapewnienia wysokiej niezawodności koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska małego balonu, zwiększenie nośności stołu wibracyjnego, poprawa wydajności niskiej częstotliwości.

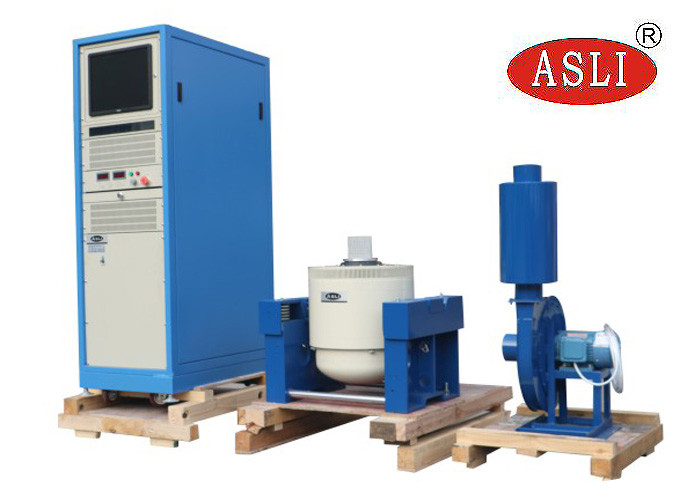

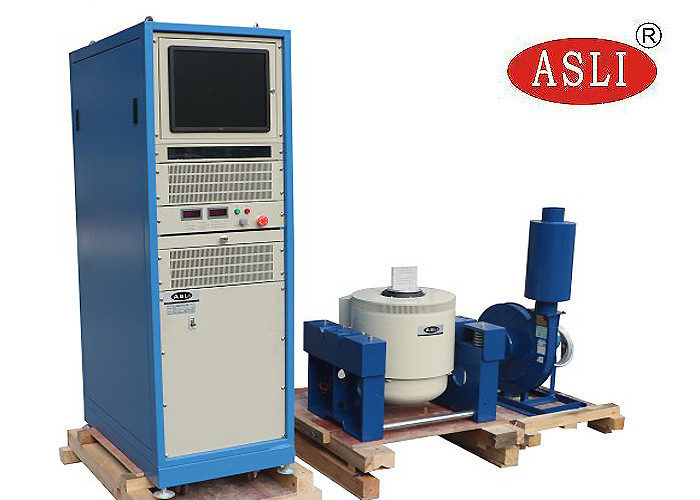

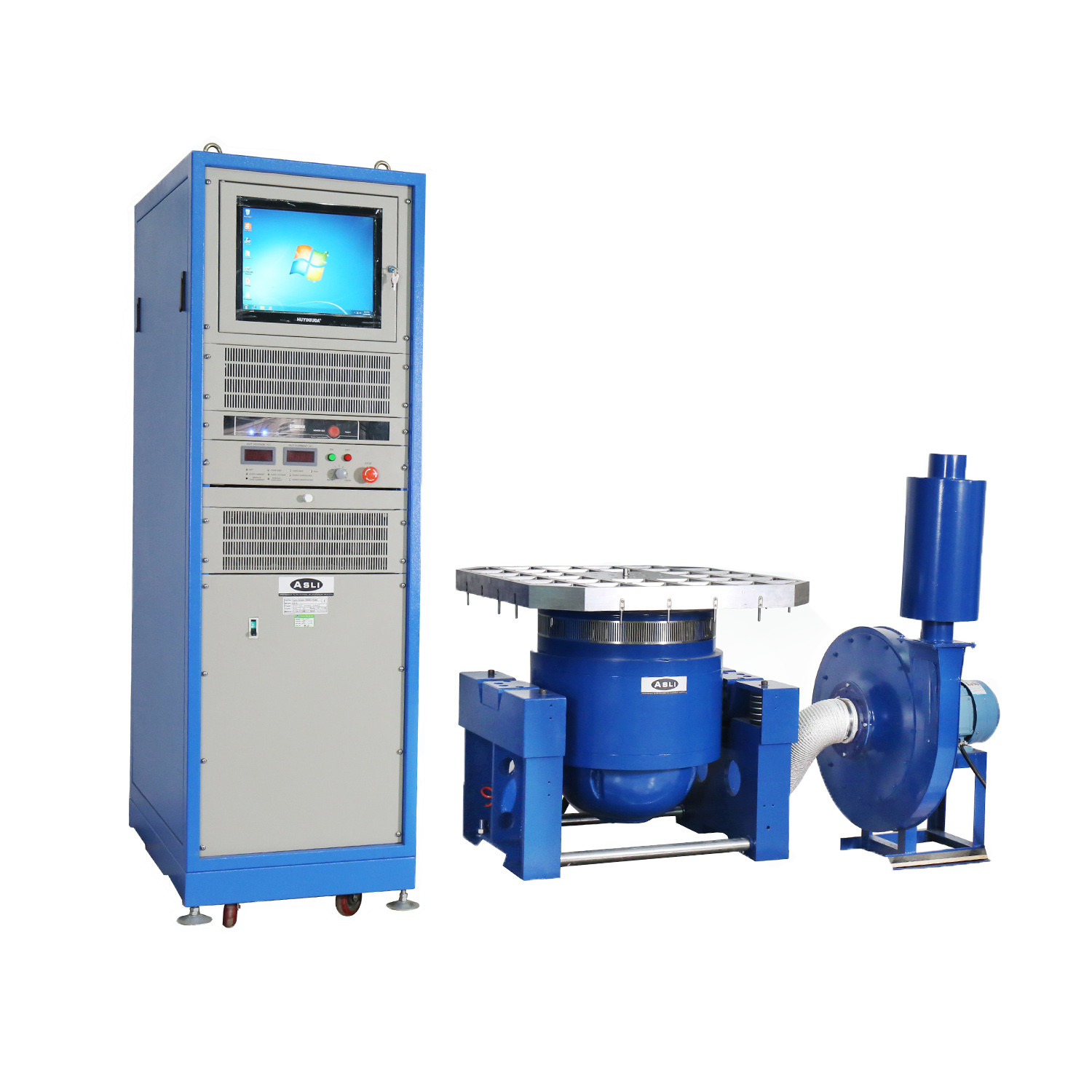

Skład ISO16750 Sprzęt do testów wibracyjnych w laboratorium części do pojazdów nowej energii:
Stół do testów wibracyjnych, wzmacniacz mocy, wentylator chłodzący, stół ślizgowy, ekspander pionowy
Cechy stojaka poziomego:
Wewnątrz małego stołu ładunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, w celu poprawy nośności i wydajności całego stołu maszyny.
Stół poziomy i stół wibracyjny są typu integralnego, z doskonałą strukturą, wygodą instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, z odpornością na nachylenie i odpornością na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.

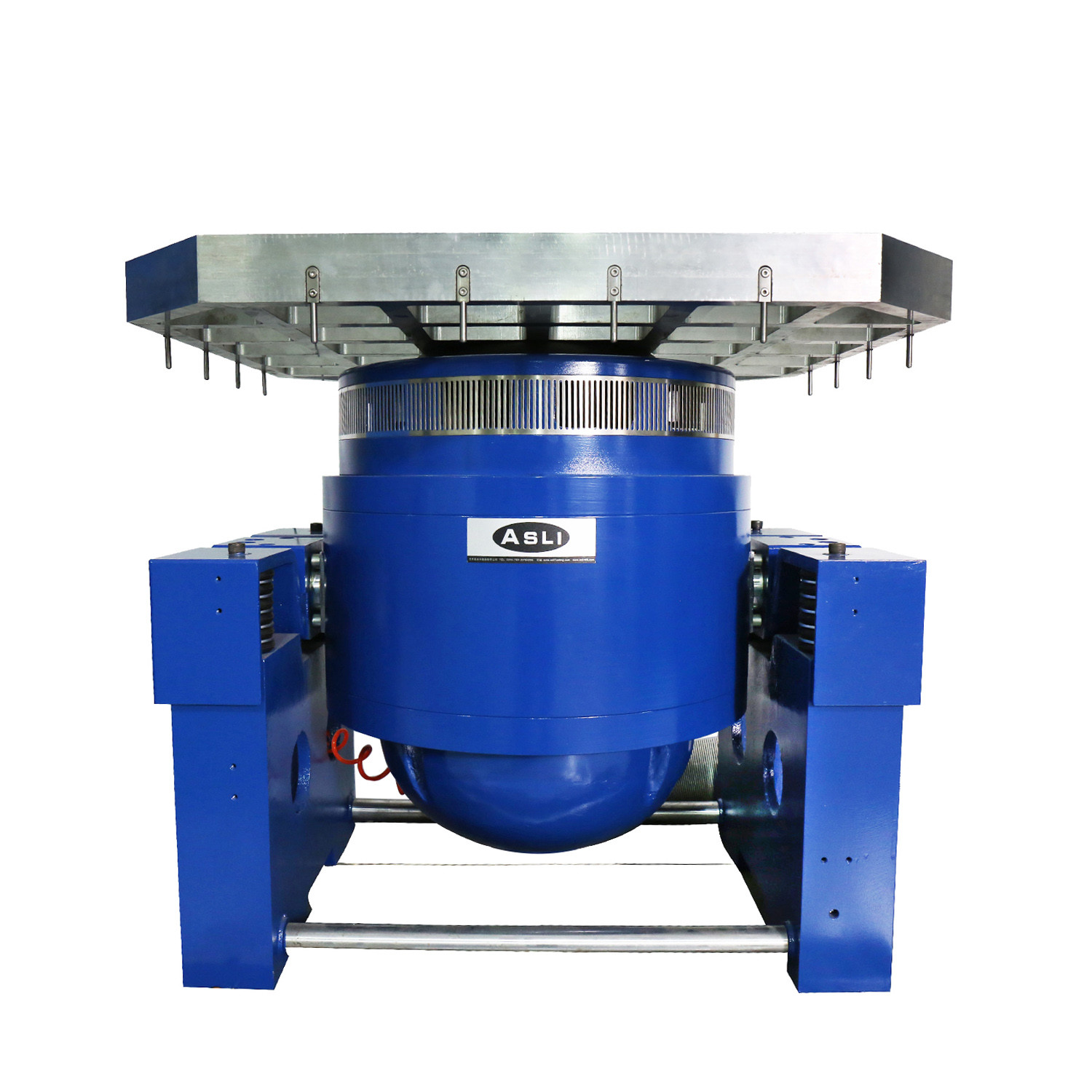

Cechy stołu pionowego:
Pionowy stół przedłużający VT i określone zaciski, precyzyjnie obliczone, starannie zaprojektowane, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałym
