Pobierz plik ES-3A vibration tester.pdf
Dla systemu testowania wibracji, przygotuj poniższe informacje i wyślij zapytanie, pomożemy Ci zarekomendować odpowiedni model
Opis próbki
Masa testowa próbki
Wymiary próbki
Profil testu, jeśli jest dostępny
Maksymalne przyspieszenie testu
Test w kierunkach X, Y, Z lub tylko w kierunku Z

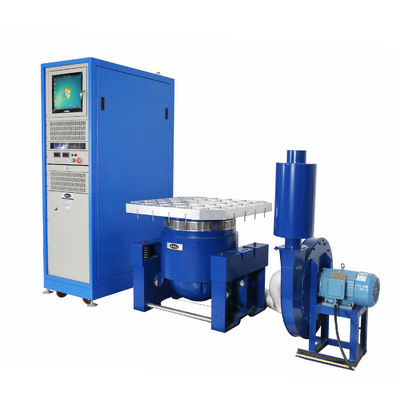

Specyfikacja modeluStół wibracyjny z wibratorem dynamicznym chłodzonym powietrzem z niestandardowym mocowaniem próbki
| Specyfikacja systemu | |||
| Model systemu: | ES- 3 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 3000 | |
| Losowa N | 3000 | ||
| Wstrząs N | 6000 | ||
| Maksymalne przyspieszenie | sinus (m/s2) | 1000 | |
| Losowe (m/s2 rms) | 1000 | ||
| Wstrząs (m/s2) | 2000 | ||
| Maksymalna prędkość | sinus (m/s2) | 1.6 | |
| Wstrząs (m/s2) | 1.6 | ||
| Maksymalne przemieszczenie | Maksymalny skok mm (p-p) |
25 | |
| Cewka ruchoma | 3.5 kg | ||
| Wymiary cewki ruchomej | Średnica 230mm | ||
| Maksymalne obciążenie: | 100 kg | ||
Inne dostępne wibratory
| Model |
Znamionowy sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji dla testów losowych
Cechy:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, nośność mimośrodowa.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się po systemie w celu zapewnienia wysokiej niezawodności koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.Parametry techniczne stołu wibracyjnego poziomego (test osi X, Y)
Parametry techniczne stołu wibracyjnego pionowego (test osi Z):

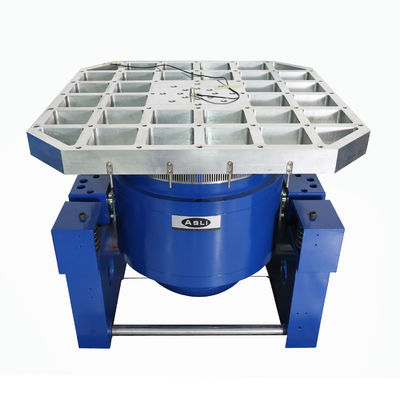

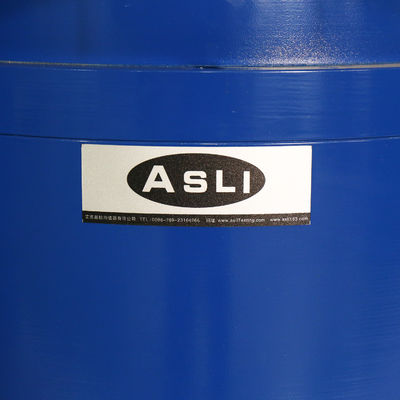

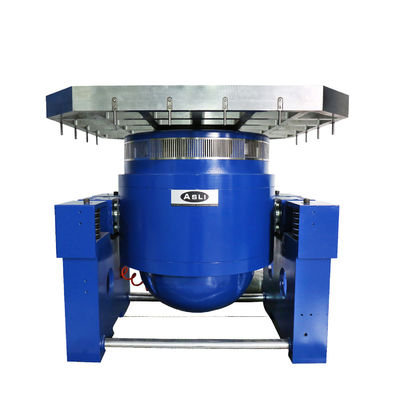

Zdjęcia dla odniesienia:
Obraz opakowania:
W przypadku jakichkolwiek pytań Wibrator chłodzony powietrzem, wibrator wysokiej częstotliwości, system testowania wibracji, wibrator dynamiczny zapraszamy do kontaktu
