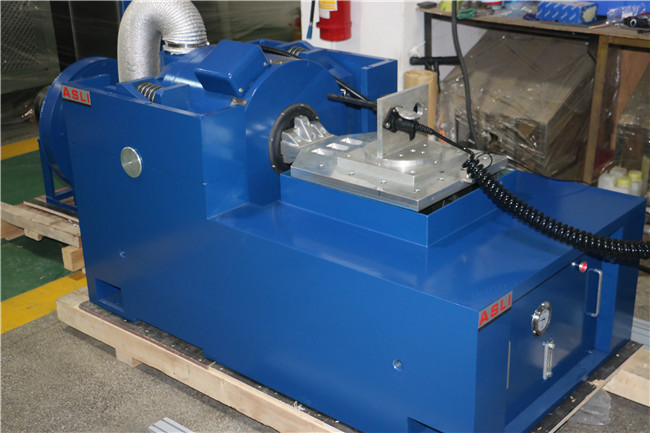

Elektrodynamiczna wytrząsarka wibracyjna o wysokiej częstotliwości 50000N Norma IEC60068
Product Details
| siła sinusoidalna: | 50000N | Prędkość: | 2,0 m/s |
|---|---|---|---|
| Przemieszczenie: | 100mm | Częstotliwość: | 1 ~ 3500 Hz |
| załadunek: | 750 kg | przyśpieszenie: | 100G |
| armatura: | 450mm | Marka: | ASLI |
| Rozmiar stołu: | 800x800mm | ||
| Podkreślić |
Wysokofrekwencyjny elektrodynamiczny wstrząsacz wibracyjny,50000N Sprzęt do testowania tabeli wibracyjnej,standardowy wstrząsacz wibracyjny IEC60068 |
||
Product Description
System EC60068 High Frequency Electrodynamic Shaker zapewnia możliwości testowania losowego, sinusów i wstrząsów na jednej zintegrowanej platformie.Ten system jest szeroko stosowany w obronności., lotnictwa, lotnictwa kosmicznego, komunikacji, elektroniki, motoryzacji i sprzętu domowego.
Urządzenia te są zaprojektowane do wczesnego wykrywania usterek, symulacji rzeczywistych warunków pracy i testowania wytrzymałości konstrukcji.Jego szeroki zakres zastosowań i wiarygodne wyniki badań czynią go niezbędnym narzędziem do walidacji produktówSystem obsługuje falę sinusową, FM, sweep, programowalny, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulację amplitudy,i tryby sterowania czasem, wszystkie zarządzane za pomocą pełnofunkcyjnego sterowania komputerowego z prostymi opcjami stałej przyspieszenia/stałej amplitudy.
Każda jednostka jest poddawana ciągłym badaniom bez uszkodzeń przez 3 miesiące, zapewniając stabilną wydajność i niezawodną jakość.
| Parametry | Wartość |
|---|---|
| Szczyt sinus (Pk) | 5000 kg.f szczyt (50 KN) |
| Random (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Wstrząs (Pk) | 10000 kg.f szczyt (100 KN) @ 6 ms |
| Używalna częstotliwość | 1 ¢ 2500 Hz |
| Maksymalne przesunięcie (p-p) | 100 mm (4 cali), 76 mm (3 cali) ciągłe |
| Max. prędkość | 2 m/s |
| Maks. przyspieszenie | Sine: 100 g (980 m/s2), Random: 62 g (600 m/s2) |
| Podtrzymanie obciążenia pionowego | 500 kg |
| Naturalna częstotliwość zawieszenia ciała (osio siły napędowej) | O częstotliwości mniejszej niż 2,5 Hz |
| Średnica armatury | Ф440 mm |
| Waga armatury | 59 kg |
| Częstotliwość rezonansu podstawowego (Tabela nagości) | 2,400 Hz (nom.) ± 5% |
| Punkty mocowania obciążenia (standardy) | 16 wkładek M10 ze stali nierdzewnej |
| Gęstość przepływu strasznego | < 10 gaussów |
| Wymiary wstrząsacza | 1670 mm L × 1150 mm D × 1300 mm H |
| Waga wstrząsacza | Około 4600 kg |
| Wymóg sprężonego powietrza | 00,6 MPa |
W poniższej tabeli przedstawiono pełny zakres dostępnych modeli do badań akumulatorów samochodowych zgodnie z normami EN50604, IEC62133 i UN38.3.
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Konstrukcja dwóch obwodów magnetycznych zapewnia niskie wycieki strumienia magnetycznego, kompaktową strukturę i racjonalne układy.
- Łożyska rolkowe z rodzajami rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów
- Trunnion izolacyjna fundacja dedykowana do stosowania hormonów, oferująca wygodną mobilną instalację.
- Zaawansowany technologicznie system ruchu zapewnia wysoką niezawodność kręgu dynamicznego.
- Nowa konstrukcja kanału zwiększa efekt chłodzenia w celu długotrwałej pracy.
- Sztatyczna i dynamiczna sztywność balonu podnoszącego podnoszą zdolność podnoszenia stołu drgającego i poprawiają wydajność niskiej częstotliwości.
