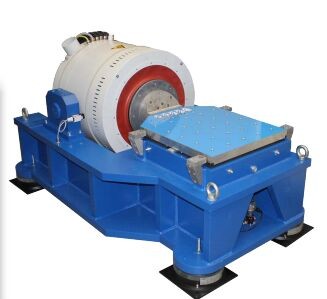

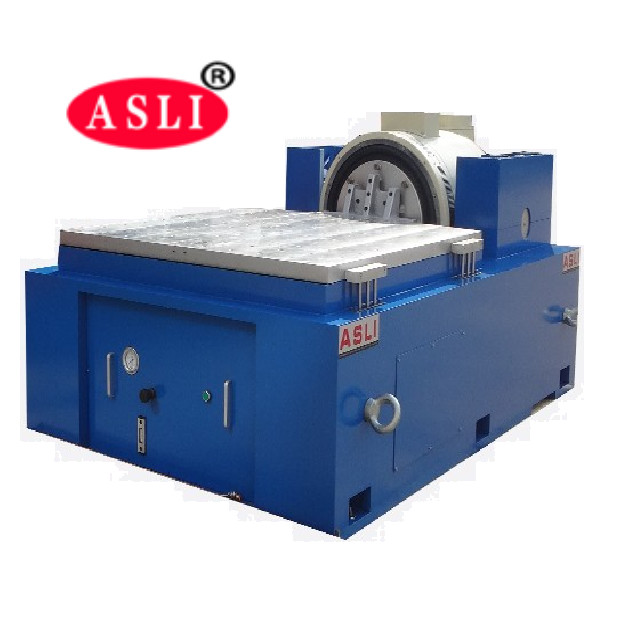

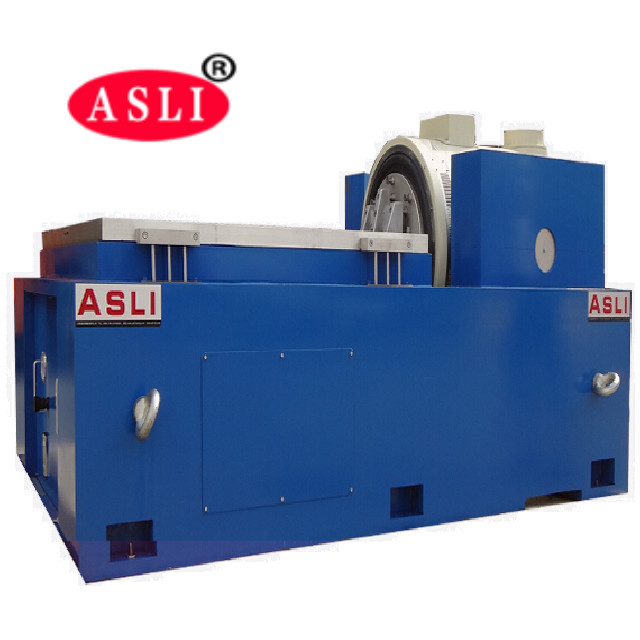

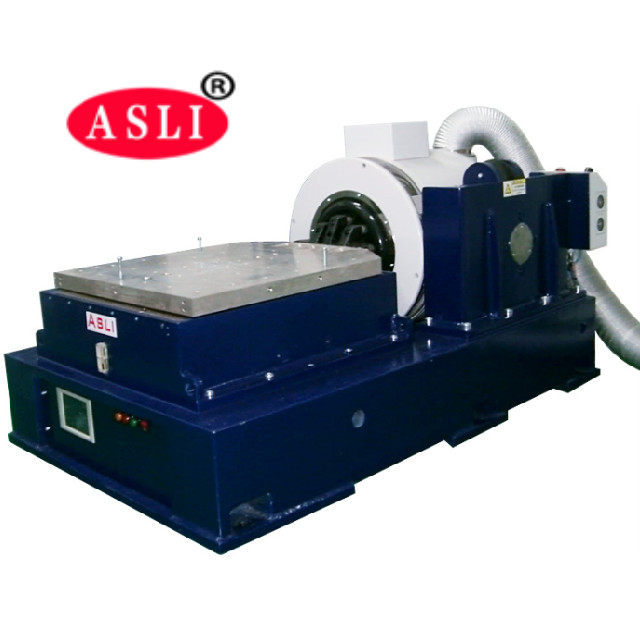

System testów wibracyjnych stosowany jest głównie do testów środowiskowych wibracji i wstrząsów produktów, testów przesiewowych naprężeń środowiskowych i testów niezawodności. Tester wibracji elektromagnetycznych całkowicie zgodny ze standardem projektu testowego związanego z akumulatorem, symulacja pod pewnymi warunkami testu wibracyjnego akumulatora, akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z zalecaną częstotliwością, trybem przyspieszania i przemieszczania wzdłuż próbki akumulatora. Wibracje trzech wzajemnie prostopadłych mierzonych kierunków mierzone akumulatory nie powinny przeciekać, nie tracić ducha, nie są zepsute, nie ma pożaru ani eksplozji. Test wibracyjny ma niezwykle szeroki zakres zastosowania, od płytek drukowanych, akumulatorów, samolotów, statków, rakiet, rakiet, samochodów i sprzętu gospodarstwa domowego oraz innych produktów przemysłowych.
Główne cechy
* Wytrząsarka elektrodynamiczna chłodzona powietrzem
* Kontroler wibracji i wzmacniacz mocy umieszczone w jednej obudowie
* Osiągnięcie szczytowego ciągu sinusoidalnego 2400 Newtonów.
* Testowanie 3 osi X, Y, Z
Funkcje sterujące
* Wibracje sinusoidalne o stałej częstotliwości
* Wibracje omiatane * Wibracje losowe
* Klasyczny szok
Typowe zastosowania systemowe
* Test środowiskowy
* Test ekranu obciążeniowego
* Testy wibracyjne
Korzyści dla użytkownika
* Łatwa instalacja może zostać wykonana przez użytkownika
* Interfejs użytkownika: ekran dotykowy LCD w trybie lokalnym i okno komputera (przez Ethernet) w trybie zdalnym
tryb;
* Tryb lokalny: szybkie uruchomienie predefiniowanego testu, można zapisać dziesiątki specyfikacji testów;
* Tryb zdalny: wszystkie operacje systemu, w tym definiowanie testów i przechowywanie specyfikacji testów w mostarze, kontrola testów, przeglądanie danych testowych i dokumentacja.
| Parametry generatora drgań elektromagnetycznych: | ||||
| Maksymalna sinusoidalna siła wzbudzenia | Szczyt 5000Kg.f | |||
| Największa losowa siła wibracji | 5000 kg.f rms | |||
| Największa siła wibracji uderzeniowych | Szczyt 10000Kg.f | |||
| Zakres częstotliwości | Prąd stały~4000 Hz | |||
| Maksymalne przemieszczenie | 75 mm pp (wartość międzyszczytowa) | |||
| Maksymalna prędkość | 1,8 m/s | |||
| Maksymalne przyspieszenie | 100G (980 m/s2) | |||
| Pierwsza częstotliwość rezonansowa | 3500 Hz | |||
| Maksymalne obciążenie | 750 kg | |||
| Średnica ruchomej cewki (średnica mesy roboczej) | Średnica 450 mm | |||
| Jakość ruchomej cewki | 50 kg | |||
| Maksymalne obciążenie | 750 kg | |||
| Meza śruby | 13xM8 | |||
| Wyciek strumienia magnetycznego | <10 gausów | |||
| Wymiar | 800 mm x 800 mm x 800 mm (maszyna pionowa) | |||
| Waga | Około 1500 kg | |||
| System serw | ||||
| Funkcjonować | Temperatura, ciśnienie powietrza, przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, usterka zewnętrzna, zasilanie sterujące, logika, brak równego wejścia. | |||
| Cyfrowy kontroler wibracji | ||||
| Konfiguracja sprzętu | Wejście 2-kanałowe, wejście 1-kanałowe | |||
| Komputer sterujący | Oryginalne komputery, wyświetlacz ciekłokrystaliczny (z klawiaturą/myszą optyczną) | |||
| Oprogramowanie | Obsługa w języku chińskim/angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza częstotliwości przemiatania sinusoidalnego itp. WORD może automatycznie generować raporty z testów, wyświetlanie sygnałów i danych, przechowywanie, konfigurowanie parametrów testowych i analizę funkcji. | |||
| System operacyjny | Windows 2000/XP | |||
| Czujnik przyspieszenia czarno-biały |
dziedzina częstotliwości: 1–2000 Hz czułość: 50 mv/g zakres temperatur: -24 - 250℃ |
|||
| Wymagania elektryczne | ||||
| Źródło elektryczne | 3 fazy, 380 V/50 Hz | |||
