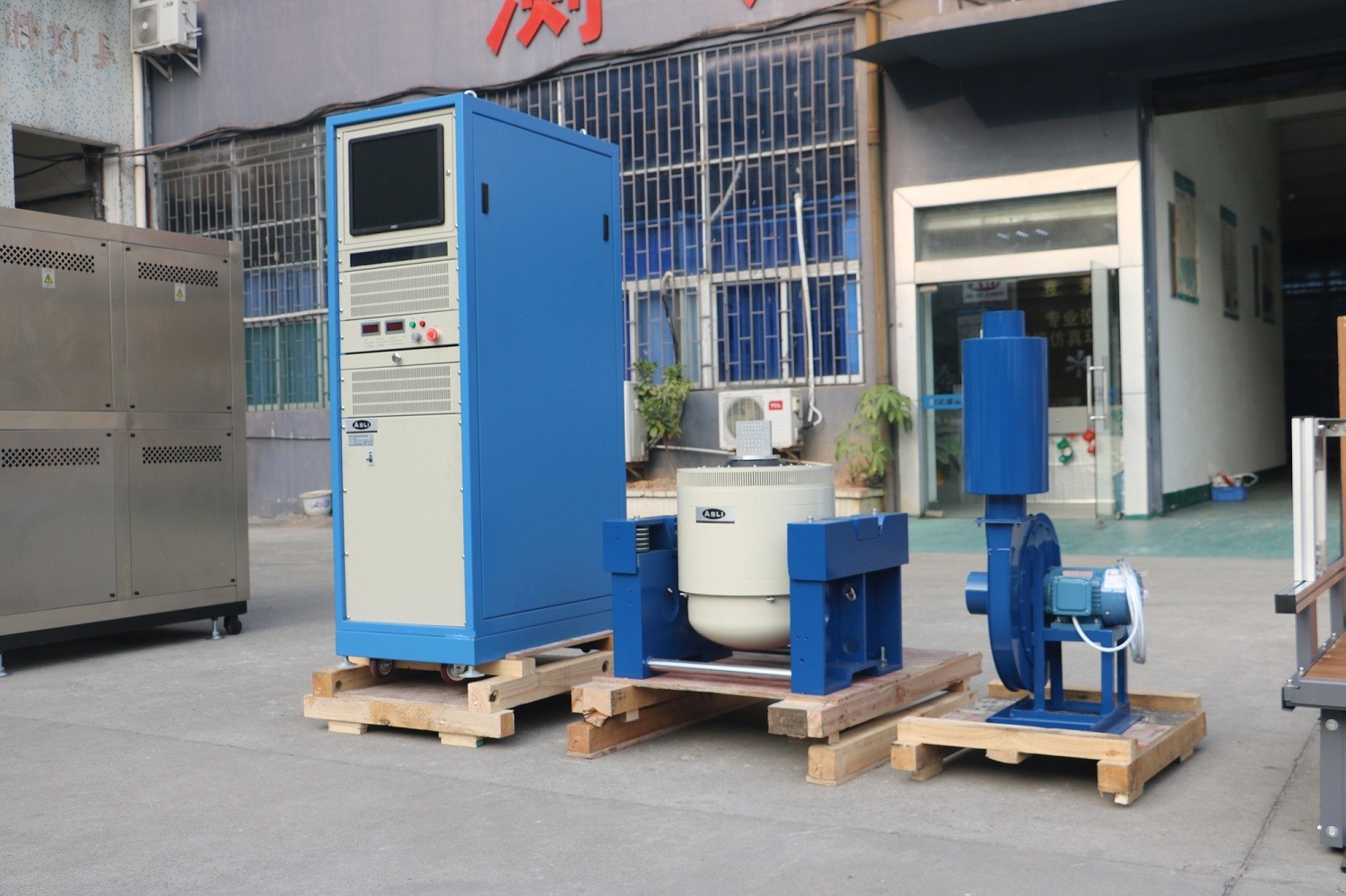

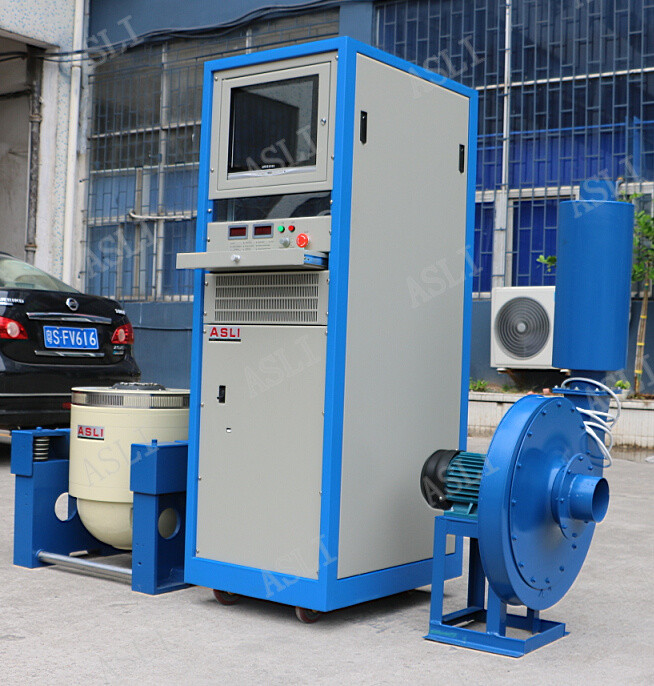

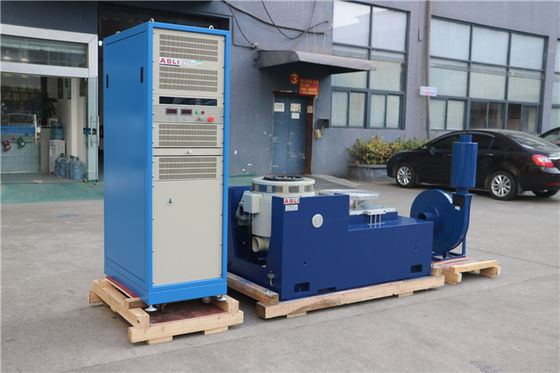

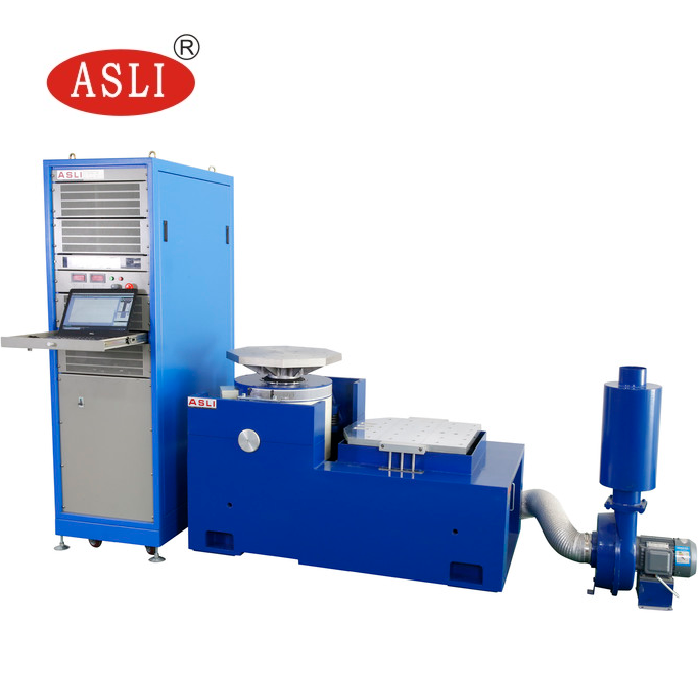

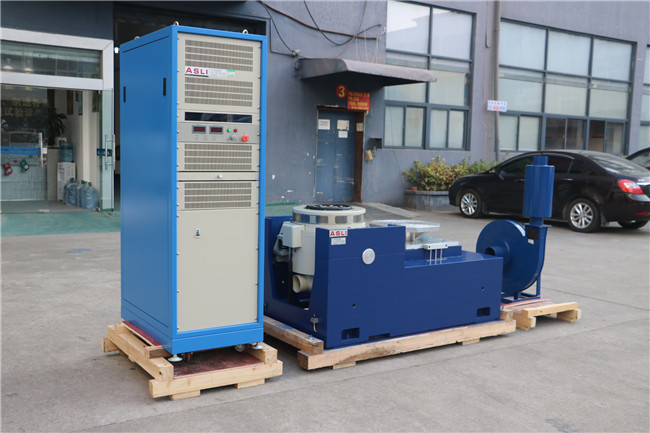

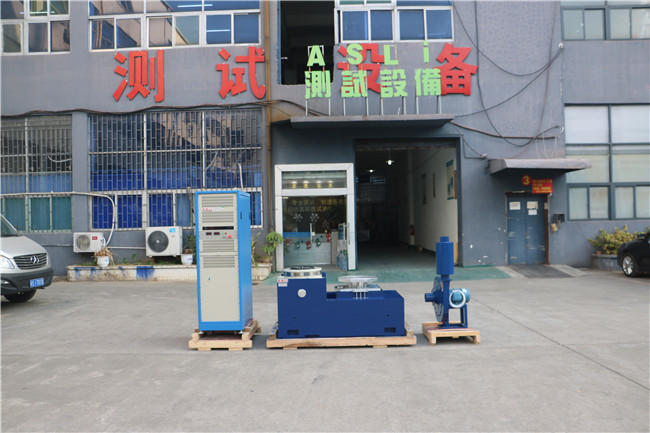

urządzenie do badania wysokiej częstotliwości wysokiej częstotliwości typu elektrodynamicznego
Zastosowanie:
Jesteśmy producentem produktów z serii Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester, przyjmujemy "strukturę podwójnego obwodu magnetycznego"," samogenerujące się koła akcji szkieletu ", "Popieranie w powietrzu" i "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna mogą być wykonane w X,Y,Z badanie drgań sinusobowych w trzech ośach i badania drgań losowych szerokopasmowych, które należy uzupełnić klasycznym (pół-sinusowym, trapezoidalnym, falą zęba pionowego) badaniem spektrum impulsu i reakcji uderzeniowej.komunikacja, elektroniki, urządzeń elektrycznych, komunikacji, urządzeń domowych i innych dziedzin.
urządzenie do badania urządzeń do wstrząsania o wysokiej częstotliwości typu elektrodynamicznego:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na import składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
2-1 Parametry techniczne
(1) Siła znamionowa: siła sinus 3000N; siła losowa 3000N; siła uderzeniowa 6000N;
(2) Zakres częstotliwości: od 3 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości przesuwania: liniowy, logarytmiczny, przesuwanie do przodu i do tyłu, stała częstotliwość
(4) Czasy częstotliwości przesuwania: od 1 do 32767
(5) Czas częstotliwości przesuwania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości przesuwania.
(6) Maksymalne przyspieszenie;1000 m/s2(bez obciążenia)
(7) Maksymalna prędkość: 1,6 m/s
(8) Maksymalny przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9)Zmieszczenie uderzeniowe: 25 mm
(10)Masę przesuwanej cewki: 3,5 kg
(11) W kierunku wibracji: pionowo
(12) Fala wibracyjna: sinus, losowość, szok
(13)Prężnica przesuwanej cewki: Φ150 mm
(14) Wymiar systemu drgań: W750xH599xD680 mm
(15) Masa układu wibracyjnego: 490 kg

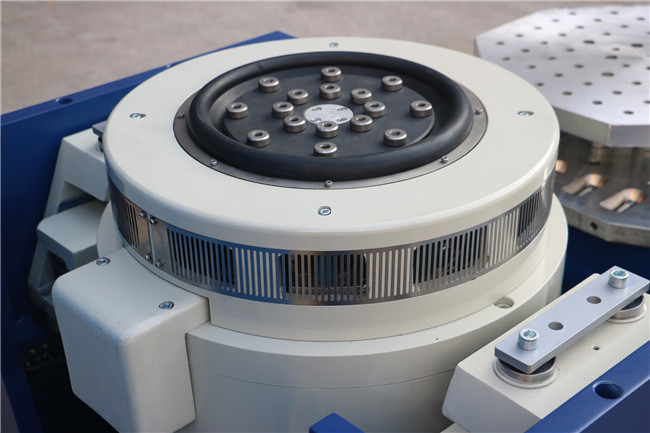

O systemie wibracji
(1) Podwójna struktura obwodu magnetycznego zapewnia wysoką intensywność pola magnetycznego i zmniejsza wyciek strumienia;
Specjalna struktura odgazowania może zmniejszyć wyciek strumienia do poniżej 1 mt
(2) Wiosny typu U, walory i łożyska liniowe dla silnego oporu obciążenia
(3) Sprężyny powietrzne są stosowane do izolacji drgań; systemy drgań działają stabilnie nawet przy dużym obciążeniu;
Nie potrzeba specjalnej podstawy
(4) Urządzenia ochronne są przewidziane w przypadku nadmiernego ciepła, nadmiernego obciążenia, nadmiernego prądu, nadmiernego napięcia i
nadmierne przesunięcie urządzenia do badania drgań;
Urządzenia zabezpieczające sieć elektryczną przed nad napięciem, pod napięciem, brakami fazy;
Napęd napędowy,ograniczający prąd, miękkie uruchomienie, nadmierna temperatura, krótki prąd, ochrona modulu przed usterką
(5) Może wykonywać badania środowiskowe
(6) System ten ma niewielkie wymagania dotyczące wahania napięcia, ≤ ± 10% jest OK
(7) System ten ma niewielkie wymagania dotyczące oporu uziemienia, ≤4Ω jest OK
(8) Wysoka niezawodność, szczególnie odpowiednia do długotrwałej pracy
Parametry techniczne elektrodynamicznego urządzenia do badania drgań o wysokiej częstotliwości:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

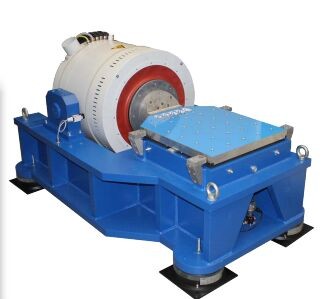

charakterystyka stołu poziomego:
1. w ramach małej ładowni w celu osiągnięcia większej przyspieszenia i częstotliwości pracy, w celu poprawy pojemności ładowania i wydajności całej ładowni maszyny.
2- Szybkość montażu i regulacji.
3Ścieżka ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
charakterystyka pionowej wyprzedzonej ławki:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepszą wydajność zgodnie z doskonałą strukturą, wysokiej jakości materiał
i wykonania.
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Jeśli ktoś z rodziny ma pytania oElektrodynamiczny urządzenie do badania mechanicznego o wysokiej częstotliwości, czujnik zmęczenia drgańProszę, nie wahaj się skontaktować ze mną.
