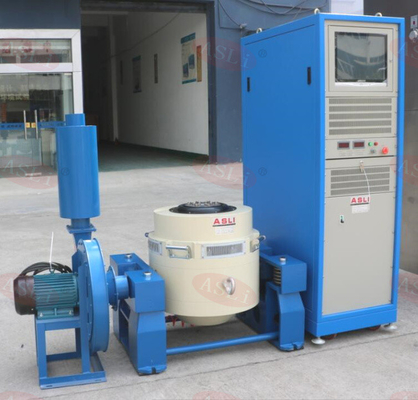

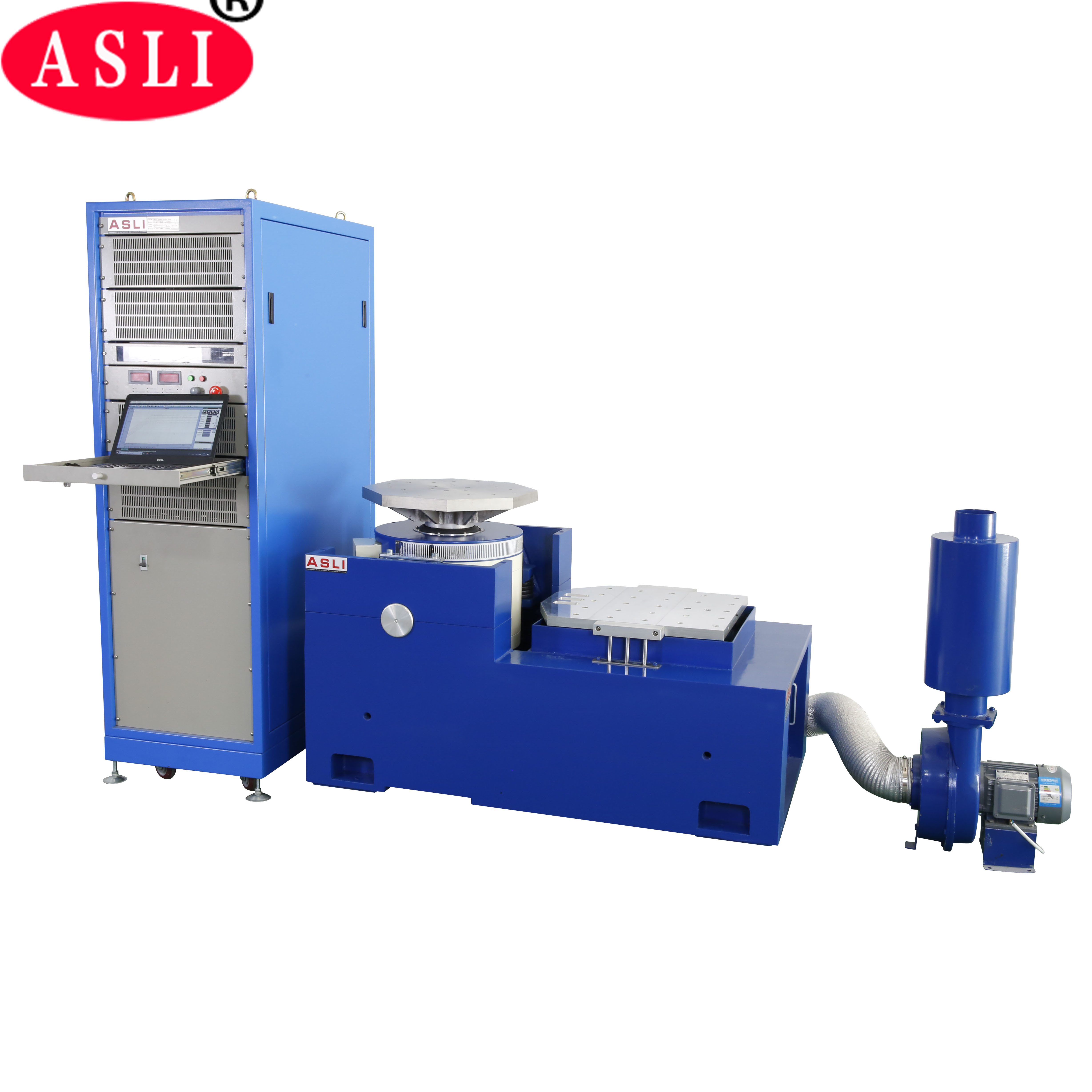

Płytka obwodu samochodowego System testowania wibracji elektrodynamicznych
System testowania wibracji elektrodynamicznych jest szeroko stosowany w przemyśle obronnym, lotniczym, kosmicznym, komunikacyjnym, elektronicznym, motoryzacyjnym, AGD i innych. Ten typ sprzętu służy do wykrywania wczesnych usterek, symulacji rzeczywistych warunków pracy i testu wytrzymałości konstrukcji, zastosowanie produktu jest szerokie, szerokość zastosowania jest oczywista, efekt testu jest niezwykły i niezawodny. Fale sinusoidalne, FM, zamiatanie, programowalne, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulacja amplitudy, kontrola czasu, pełna funkcja sterowania komputerowego, proste stałe przyspieszenie/stała amplituda. Sprzęt poprzez ciągłą awarię do uruchomienia 3 miesięcy testowania, stabilna wydajność, niezawodna jakość.
STANDARDOWE SPECYFIKACJE
| Pozycja | Opis |
| Siła sinusoidalna | 5,88 KN |
| Siła uderzenia | 11,76 KN |
| Zakres częstotliwości | 5~3000 Hz |
| Przemieszczenie | 51 mm |
| Maks. Prędkość | 2 m/s |
| Maks. Przyspieszenie | 981 m/s² (bez obciążenia) |
| Średnica kotwicy | 200 mm |
| Dopuszczalny moment obciążenia | >300 N•m |
| Efektywna masa kotwicy | 6 kg |
| Maks. Udźwig | 100 kg |
| Upływ magnetyczny | ≤1 mT |
| Częstotliwość izolacji wibracji osiowej | <3 Hz |
| Mocowanie obciążenia | 16 wkładów ze stali nierdzewnej M8 |
| Wymiar (dł.*szer.*wys.) | 850*665*760mm |
| Przybliżona waga | 990 kg |
Specyfikacja
| Nazwa | Stanowisko testowe wibracji akumulatora samochodowego EN50604 IEC62133 UN38.3 do testów laboratoryjnych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (p-p)mm | Maks. Obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
