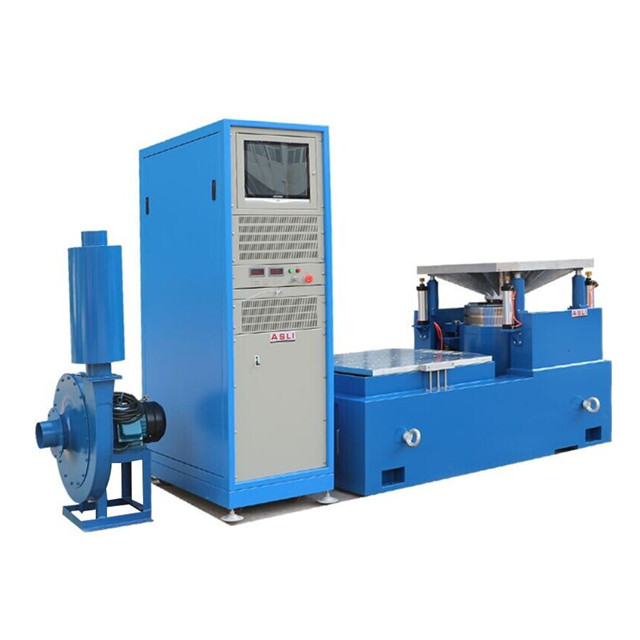

System testów wibracyjnych jest używany głównie do testów wibracyjnych i środowiskowych produktów, testów przesiewowych obciążenia środowiskowego, testów niezawodności. Elektromagnetyczny tester wibracji całkowicie zgodny ze standardem testowania baterii, symulacja w określonych warunkach testu wibracyjnego baterii, bateria lub zestaw baterii jest mocowany na stole wibracyjnym, zgodnie z zadaną częstotliwością, przyspieszeniem i trybem przemieszczenia wzdłuż próbki baterii wibracji w trzech wzajemnie prostopadłych kierunkach, zmierzona bateria nie powinna przeciekać, nie tracić serca, nie pękać, nie zapalić się i nie eksplodować. Zakres zastosowania testu wibracyjnego jest niezwykle szeroki, od płyt obwodów drukowanych, baterii, samolotów, statków, rakiet, pocisków, samochodów i sprzętu AGD oraz innych produktów przemysłowych.

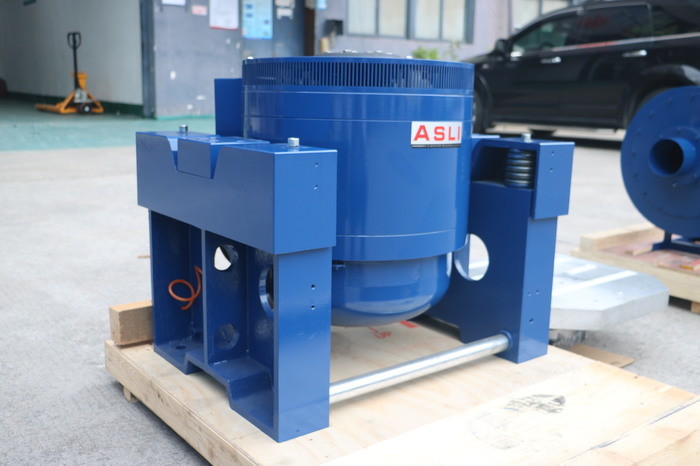

* Chłodzony powietrzem shaker elektrodynamiczny

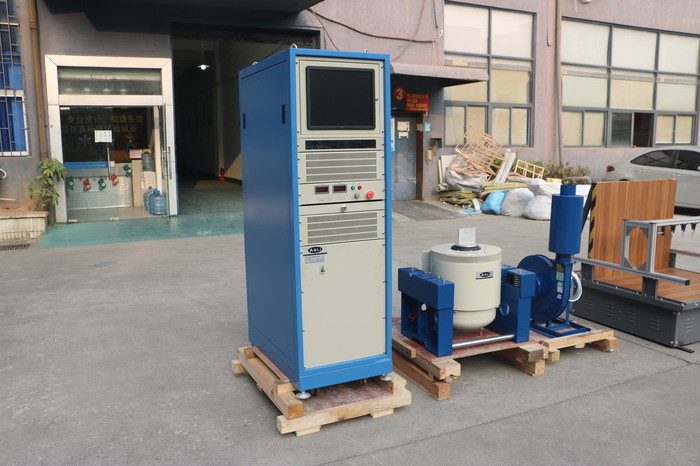

Tryb zdalnyKontroler wibracji i wzmacniacz mocy wbudowane w jedną obudowę
* Osiągnięcie szczytowego ciągu sinusoidalnego 2400 niutonów.

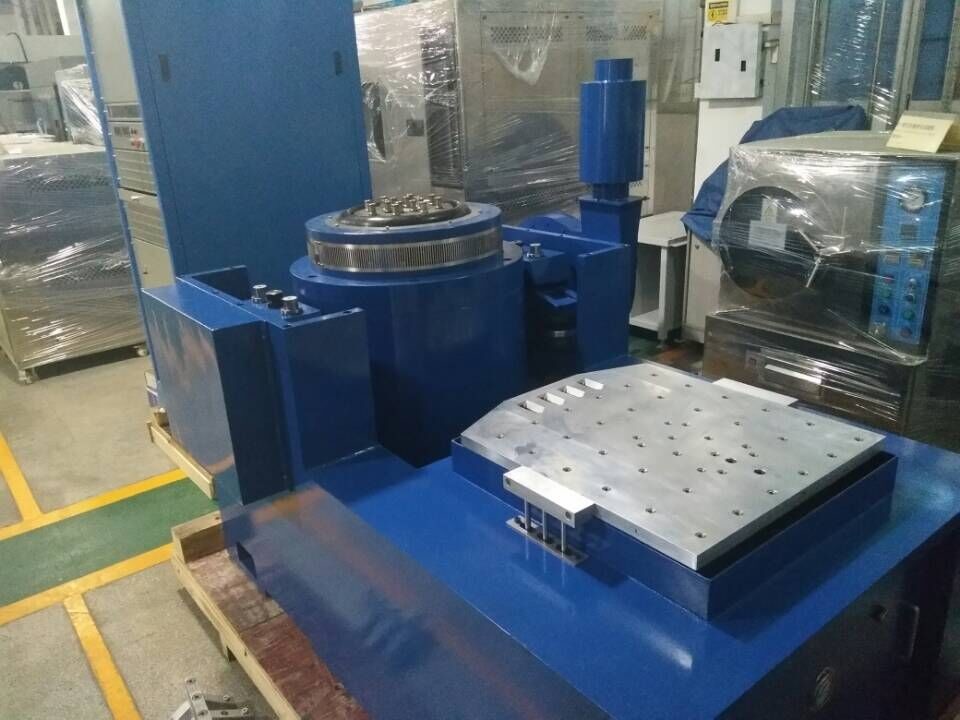

* Testowanie w osiach X, Y, Z
* Łatwa instalacja, którą może wykonać użytkownik
Tryb zdalnyInterfejs użytkownika: ekran dotykowy LCD dla trybu lokalnego i PC-Windows (przez Ethernet) dla trybu zdalnego;
| :Maksymalna siła wzbudzenia sinusoidalnego | ||||
| 5000 kgf szczytowa | Największa losowa siła wibracji | |||
| 5000 kgf r.ms | Największa siła wibracji udarowej | |||
| 10000 kgf szczytowa | Zakres częstotliwości | |||
| DC~4000 Hz | Maksymalne przemieszczenie | |||
| 75 mm p-p (wartość szczyt-szczyt) | Maksymalna prędkość | |||
| 1,8 m/s | Maksymalne przyspieszenie | |||
| 100G (980 m/s2) | Pierwsza częstotliwość rezonansowa | |||
| 3500 Hz | Maksymalne obciążenie | |||
| 750 kg | Średnica cewki ruchomej (średnica stołu roboczego) | |||
| Średnica 450 mm | Jakość cewki ruchomej | |||
| 50 kg | Maksymalne obciążenie | |||

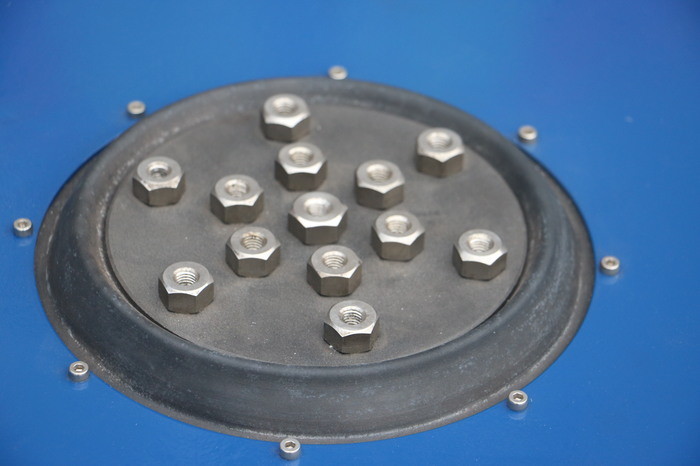

| 750 kg | Stół śrubowy | |||
| 13 x M8 | Wyciek strumienia magnetycznego | |||
| <10 gaussów | Wymiar | |||
| 800 mm x 800 mm x 800 mm (maszyna pionowa) | Waga | |||
| Około 1500 kg | System serwo | |||
| Funkcja | ||||
| Temperatura, ciśnienie powietrza, przemieszczenie, przepięcie, przetężenie, napięcie wejściowe poniżej napięcia, usterka zewnętrzna, zasilanie sterujące, logika, brak wejścia równego. | Cyfrowy kontroler wibracji | |||
| Konfiguracja sprzętowa | ||||
| 2 kanały wejściowe, 1 kanał wejściowy | Komputer sterujący | |||
| wyświetlacz ciekłokrystaliczny (z klawiaturą/myszą optyczną) | Oprogramowanie | |||
| Operacja w języku chińskim/angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza częstotliwości zamiatania sinusoidalnego itp. WORD może automatycznie generować raporty z testów, wyświetlanie sygnałów i danych, przechowywanie, konfigurowanie parametrów testowych i analiza funkcji. | System operacyjny | |||
| Windows 2000/ XP | Czujnik przyspieszenia B&W | |||
| dziedzina częstotliwości: 1—2000Hz |
czułość: 50mv/g zakres temperatur: -24 - 250℃ Wymagania elektryczne |
|||
| Źródło elektryczne | ||||
| 3 fazy, 380 V/50 Hz | ||||
