Testowanie wibracji i wstrząsów Opakowania Sprzęt do badań wibracyjnych Lab Urządzenie do analizy drgań laboratoryjnych
Aplikacja:

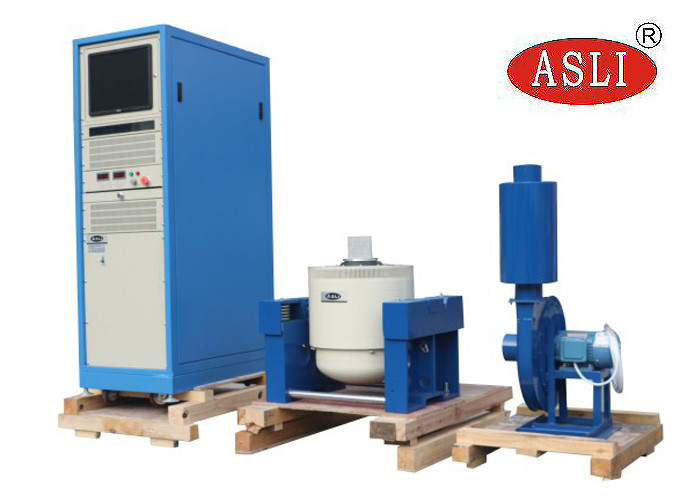

Jesteśmy producentemTestowanie wibracji i wstrząsów Opakowania Sprzęt do badań wibracyjnych Lab Urządzenie do analizy drgań laboratoryjnych, przyjął „podwójną strukturę obwodu magnetycznego”, „samoczynnie generowane kręgi szkieletowe”, „wsparcie powietrzne” oraz „łożyska toczne i prowadnice liniowe”, „izolację czopów” zaawansowaną nowoczesną technologię i specjalną technologię, można ukończyć w X, Trójosiowy test wibracji sinusoidalnych Y, Z i testy szerokopasmowych drgań losowych, które należy uzupełnić klasycznym (półsinusoidalnym, trapezowym, piłokształtnym) testem impulsowym i widmem reakcji na wstrząsy.Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Testowanie wibracji i wstrząsów Opakowania Sprzęt do badań wibracyjnych Lab Urządzenie do analizy drgań laboratoryjnychCechy:

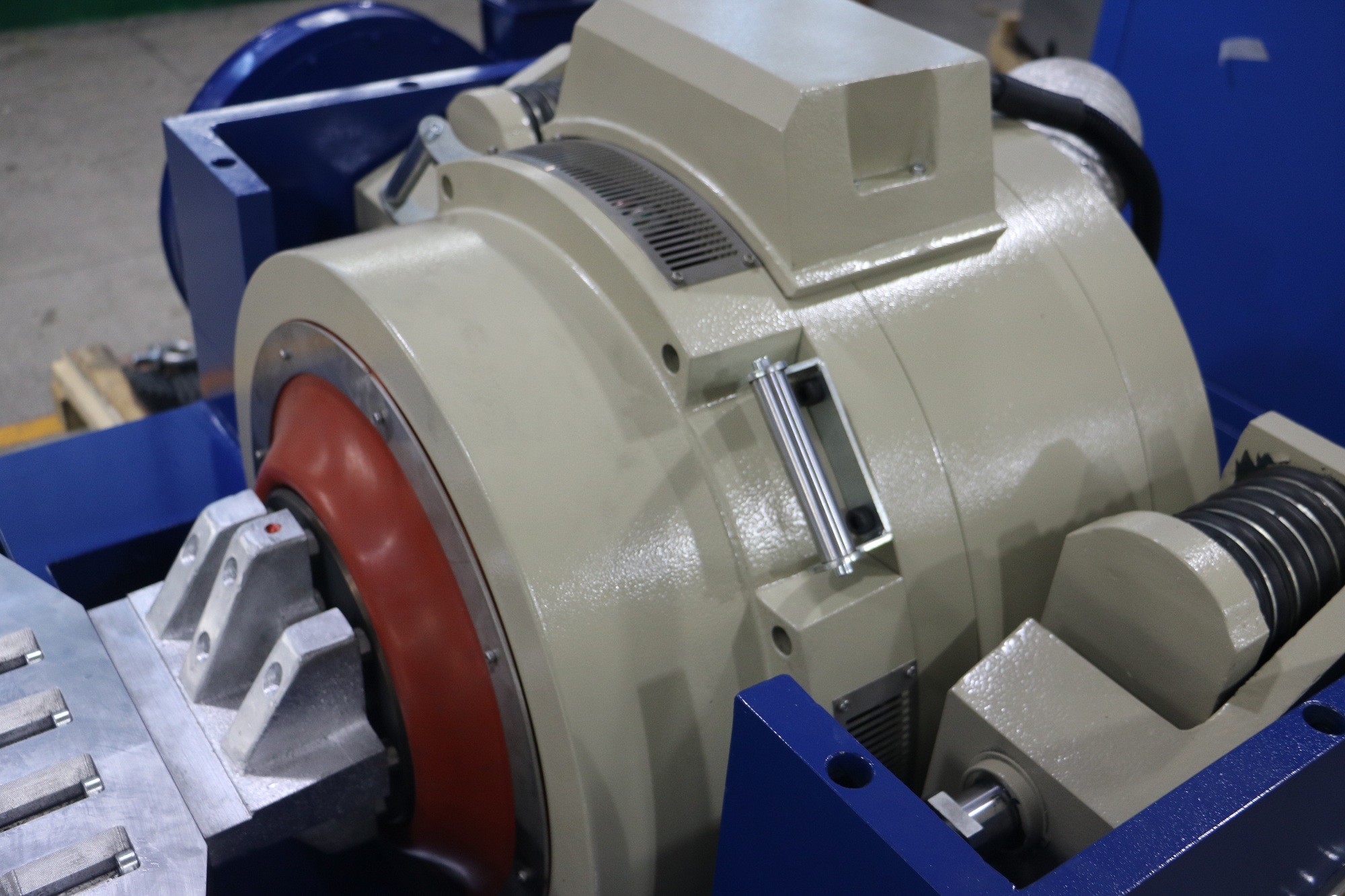

1. Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import kompozytowej orientacji sztywności korpusu, ekscentryczna nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczne koło o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie wydajności stołu wibracyjnego, poprawa wydajności przy niskiej częstotliwości.
Testowanie wibracji i wstrząsów Opakowania Testowanie wibracji Sprzęt laboratoryjny Lab Vibration Analysist DeviceTparametry techniczne:
| Model |
Znamionowy sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zasięg (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Ruchoma cewka (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

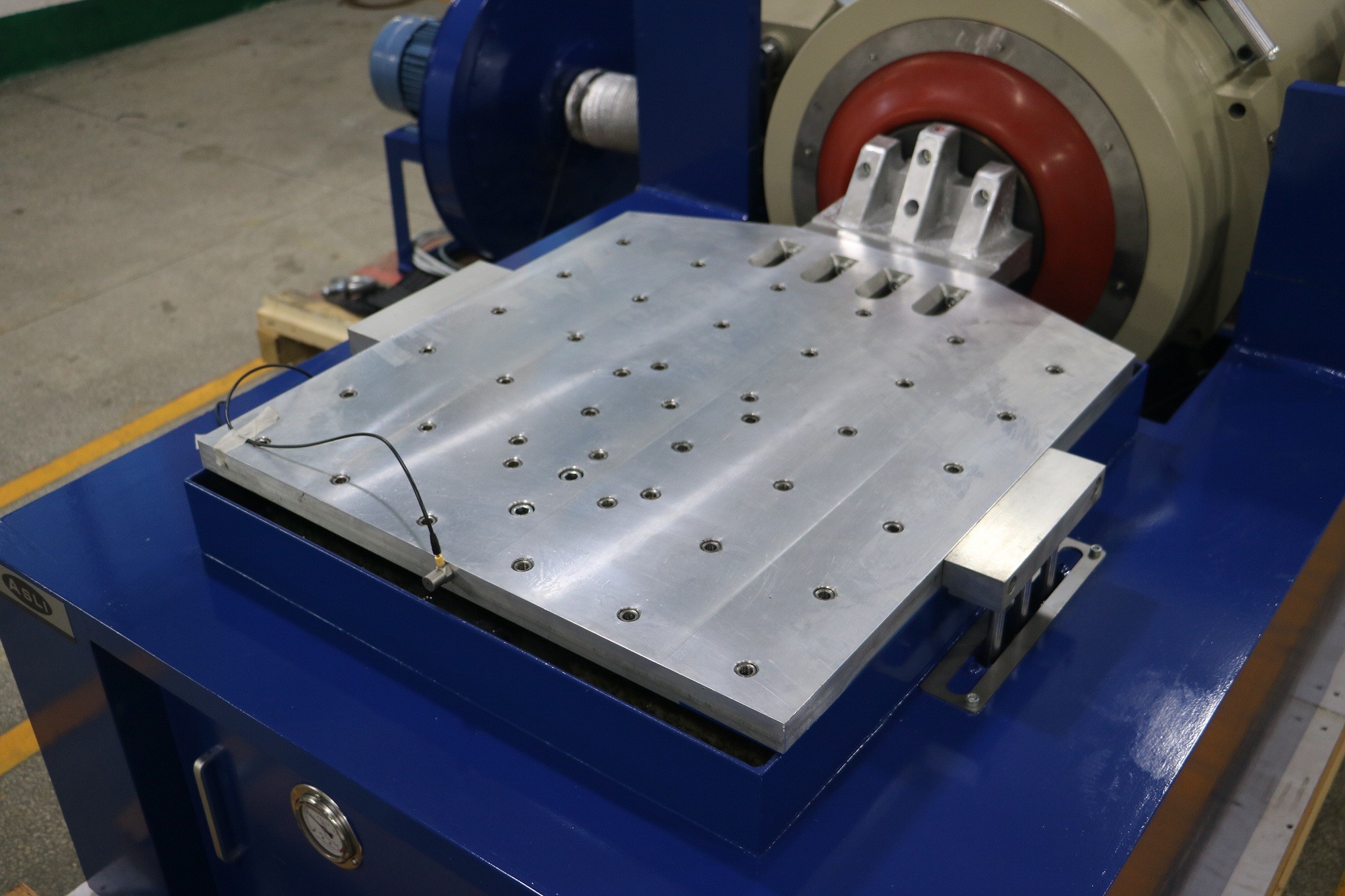

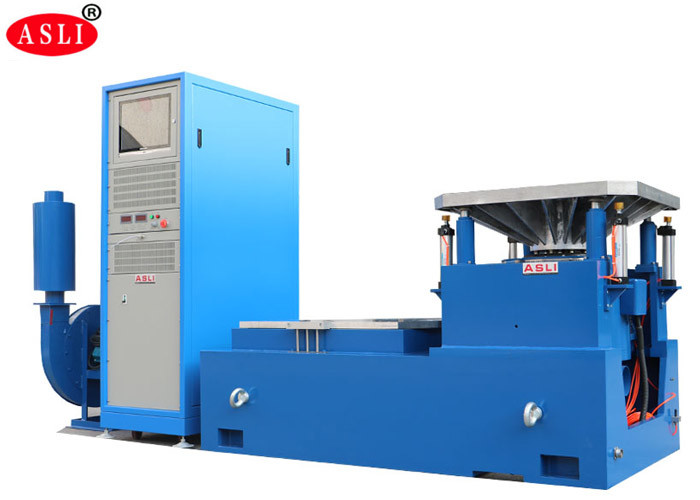

cechy stojaka poziomego:
1. W ramach małej ławki załadowczej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całej ławki maszynowej.
2. Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodzie w instalacji i regulacji.
3. Tor ciśnienia statycznego, w kształcie litery V, o odporności na zbocza i obciążenia wstępne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

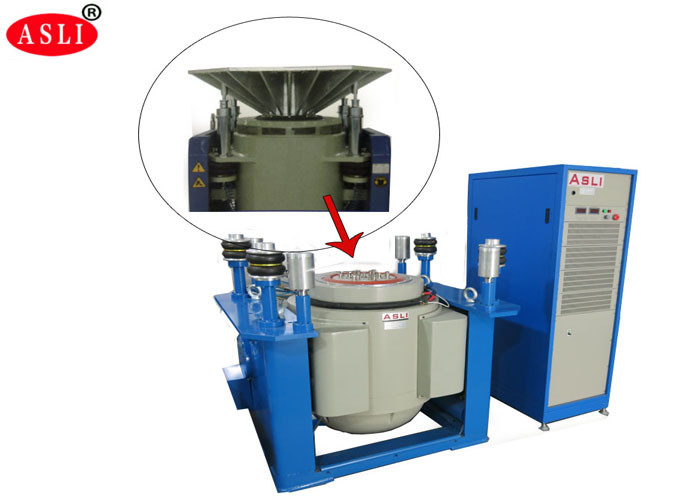

Funkcje pionowej przedłużonej ławki:
Pionowa przedłużona ławka VT i określone zaciski, precyzyjnie obliczone, dopracowana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z doskonałą strukturą, wysokiej jakości materiałem
i wykonanie.
parametry techniczne ekspandera pionowego:
| Model | waga (kg) | Maks.Częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (okrągła ławka) | 220 | 350 | Φ1200 |
Aby uzyskać więcej informacji dotTestowanie wibracji i wstrząsów Opakowania Testowanie wibracji Sprzęt laboratoryjny Lab Vibration Analysist Device, Zapraszamy do kontaktu z nami!
