System testów wibracyjnych stosowany jest głównie do testów środowiskowych wibracji i wstrząsów produktów, testów przesiewowych naprężeń środowiskowych i testów niezawodności. Tester wibracji elektromagnetycznych całkowicie zgodny ze standardem projektu testowego związanego z akumulatorem, symulacja pod pewnymi warunkami testu wibracyjnego akumulatora, akumulator lub zestaw akumulatorów jest zamocowany na stole wibracyjnym, zgodnie z zalecaną częstotliwością, trybem przyspieszania i przemieszczania wzdłuż próbki akumulatora. Wibracje trzech wzajemnie prostopadłych mierzonych kierunków mierzone akumulatory nie powinny przeciekać, nie tracić ducha, nie są zepsute, nie ma pożaru ani eksplozji. Test wibracyjny ma niezwykle szeroki zakres zastosowania, od płytek drukowanych, akumulatorów, samolotów, statków, rakiet, rakiet, samochodów i sprzętu gospodarstwa domowego oraz innych produktów przemysłowych.
Standardy testowe
GB/T 31241-2014 Przenośne produkty elektroniczne z bateriami litowo-jonowymi i wymaganiami bezpieczeństwa baterii
GB/T 18287-2013 Specyfikacja telefonu komórkowego wykorzystuje baterię litowo-jonową. Wymagania dotyczące zewnętrznego zwarcia
GB/T 8897.4-2008 Ogniwo galwaniczne część 4 wymagania bezpieczeństwa akumulatorów litowo-jonowych
YD/T 2344.1-2011 Komunikacyjny akumulator litowo-jonowy z fosforanem żelaza Część 1: zintegrowany akumulator
GB/T 21966-2008 Wymagania bezpieczeństwa baterii litowej i baterii w transporcie
Akumulator litowo-jonowy MT/T 1051-2007 do lampy górniczej
YD 1268-2003 Wymagania bezpieczeństwa i metody testowania baterii litowej i ładowarki stosowanych w telefonach komórkowych
GB/T 19521.11-2005 Zestaw akumulatorów litowo-jonowych do towarów niebezpiecznych z niebezpiecznymi cechami Kontrola standardów bezpieczeństwa
YDB 032-2009 Zestaw akumulatorów litowo-jonowych typu komunikacji
UL1642:2012 Standard dla baterii litowych
UL 2054: 2012 Baterie do użytku domowego i komercyjnego
UN38.3 (2012) Część 3: Propozycja dotycząca transportu towarów niebezpiecznych – podręcznik testów i standardowy
IEC62133-2012 Wymagania bezpieczeństwa dotyczące baterii i zestawów baterii zawierających elektrolit alkaliczny lub kwaśny
IEC 62281: 2004 Wymagania bezpieczeństwa w transporcie baterii litowej i baterii
IEC 60086: 2007Ogniwo galwaniczne część 4: Wymagania bezpieczeństwa akumulatorów litowo-jonowych
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E itp.

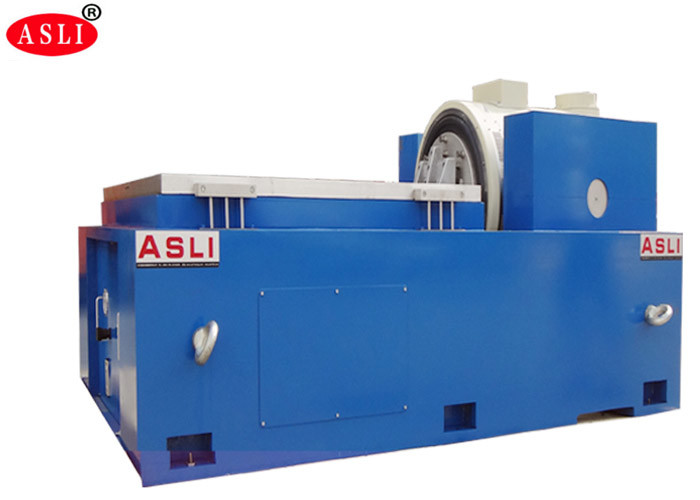

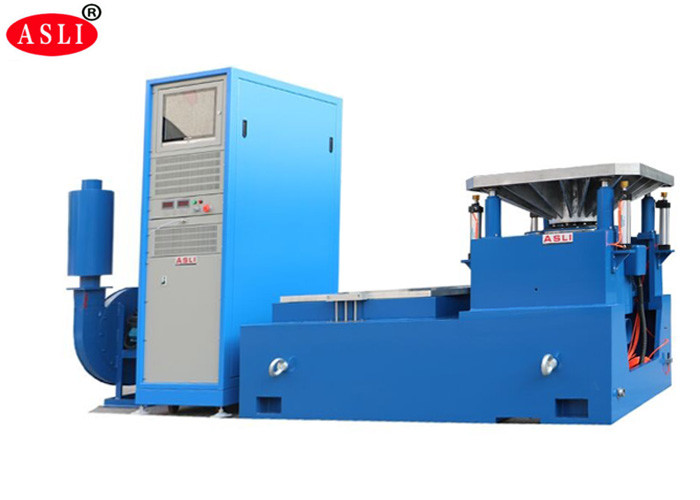

| Parametry generatora drgań elektromagnetycznych: | ||||
| Maksymalna sinusoidalna siła wzbudzenia | Szczyt 5000Kg.f | |||
| Największa losowa siła wibracji | 5000 kg.f rms | |||
| Największa siła wibracji uderzeniowych | Szczyt 10000Kg.f | |||
| Zakres częstotliwości | Prąd stały~4000 Hz | |||
| Maksymalne przemieszczenie | 75 mm pp (wartość międzyszczytowa) | |||
| Maksymalna prędkość | 1,8 m/s | |||
| Maksymalne przyspieszenie | 100G (980 m/s2) | |||
| Pierwsza częstotliwość rezonansowa | 3500 Hz | |||
| Maksymalne obciążenie | 750 kg | |||
| Średnica ruchomej cewki (średnica mesy roboczej) | Średnica 450 mm | |||
| Jakość ruchomej cewki | 50 kg | |||
| Maksymalne obciążenie | 750 kg | |||
| Meza śruby | 13xM8 | |||
| Wyciek strumienia magnetycznego | <10 gausów | |||
| Wymiar | 800 mm x 800 mm x 800 mm (maszyna pionowa) | |||
| Waga | Około 1500 kg | |||
| System serw | ||||
| Funkcjonować | Temperatura, ciśnienie powietrza, przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, usterka zewnętrzna, zasilanie sterujące, logika, brak równego wejścia. | |||
| Cyfrowy kontroler wibracji | ||||
| Konfiguracja sprzętu | Wejście 2-kanałowe, wejście 1-kanałowe | |||
| Komputer sterujący | wyświetlacz ciekłokrystaliczny (z klawiaturą/myszą optyczną) | |||

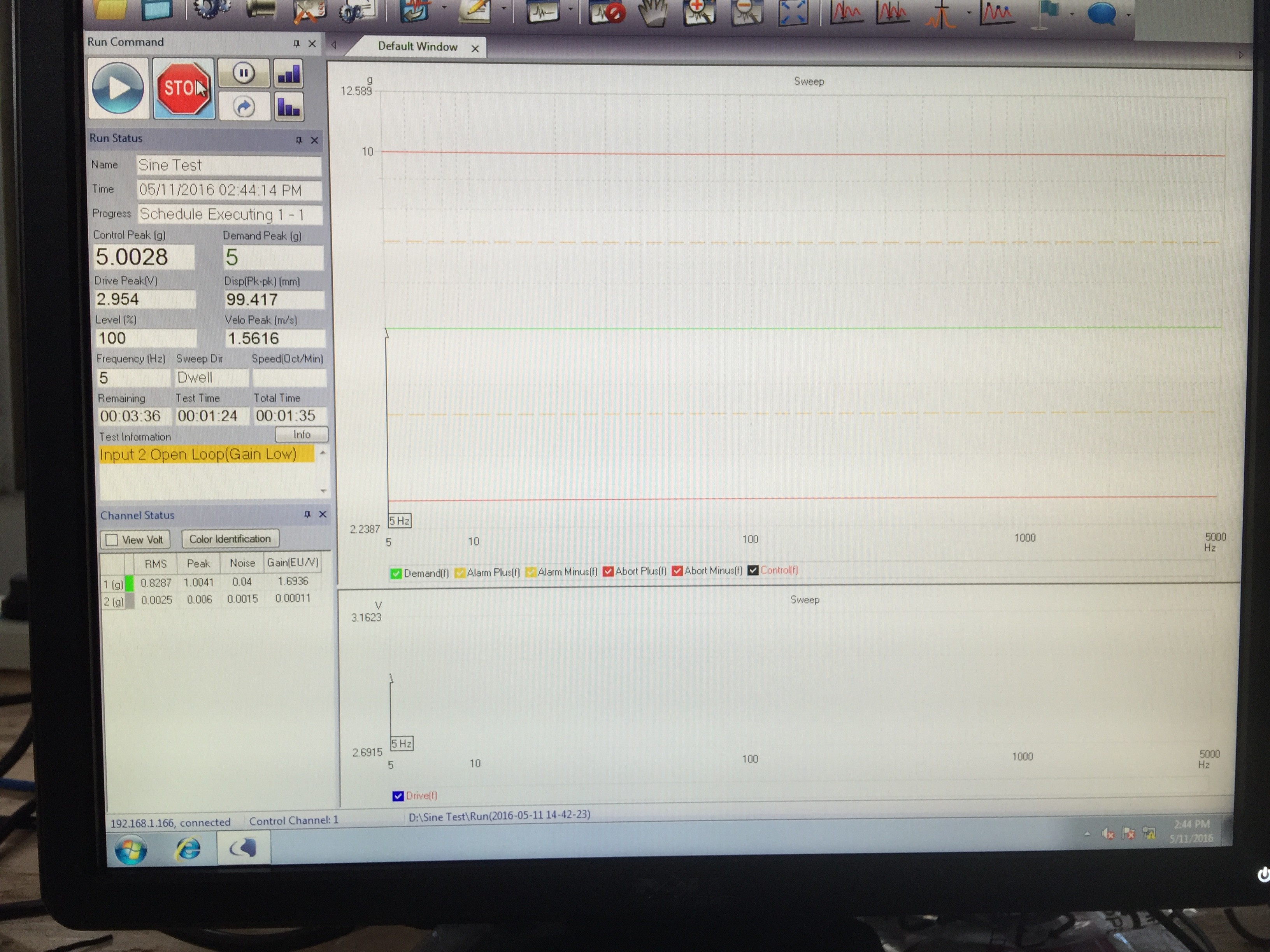

| Oprogramowanie | Obsługa w języku chińskim/angielskim, analiza w dziedzinie czasu i częstotliwości, źródło sygnału, analiza częstotliwości przemiatania sinusoidalnego itp. WORD może automatycznie generować raporty z testów, wyświetlanie sygnałów i danych, przechowywanie, konfigurowanie parametrów testowych i analizę funkcji. | |||
| System operacyjny | Windows 2000/XP | |||
| Czujnik przyspieszenia czarno-biały |
dziedzina częstotliwości: 1–2000 Hz czułość: 50 mv/g zakres temperatur: -24 - 250℃ |
|||
| Wymagania elektryczne | ||||
| Źródło elektryczne | 3 fazy, 380 V/50 Hz | |||
