IEC62133 UN38.3 3000N Test wibracyjny na stole wibracyjnym z elektrodynamicznym shakerem, poziomy

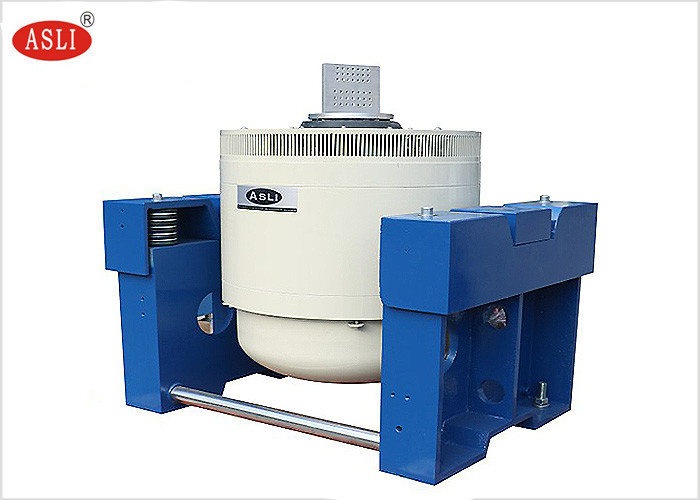

Wibrator, shaker elektrodynamiczny, cechy stołu wibracyjnego:
1. Dobrze zaprojektowany szkielet dynamicznego okręgu, z wyższą częstotliwością rezonansową osiową.
2. Obwód dwumagnetyczny, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalność.
3. Łożyska rolkowe wahacza proste i zorientowane na import, kompozytowe usztywnienie korpusu, zdolność do obciążenia mimośrodowego.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się wokół systemu, aby zapewnić wysoką niezawodność dynamicznego okręgu.
6. Nowa konstrukcja kanału i wzmocnienie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska małego balonu, zwiększająca nośność stołu wibracyjnego, poprawiająca wydajność niskiej częstotliwości.
Opis zastosowania:
Wibrator, shaker elektrodynamiczny, stół wibracyjnyjest używany w środowiskach edukacyjnych, badawczych i laboratoryjnych. Zastosowano strukturę podwójnego obwodu magnetycznego, samogenerujące się okręgi działania szkieletu, wsparcie powietrzne oraz łożyska rolkowe i prowadnice liniowe, izolację trunnion, zaawansowaną nowoczesną technologię i specjalną technologię, mogą być wykonywane w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinus, trapezoidalne, fala piłokształtna) impulsy i test widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.Model: ES-3
| Ciąg sinusoidalny | |
|---|---|
| 300kgf | Ciąg udarowy |
| 300kgf | Ciąg udarowy |
| 600kgf | Zakres częstotliwości |
| 2~2500Hz | Ciągłe przemieszczenie |
| 25mm | Maksymalna prędkość |
| 25mm | Maksymalna prędkość |
| 1.8m/s | Maksymalne przyspieszenie |
| 981m/s2 | Średnica cewki ruchomej |
| Φ150mm | Dopuszczalny moment mimośrodowy |
| >196N.m | Punkt połączenia obciążenia |
| 6 punktów | Równoważna masa części ruchomych |
| 3kg | Rozmiar śruby blatu (standard) |
| M8 | Układ śrub stołu (średnica, obwód) |
| 8 na Φ100mm, 8 na Φ, 200mm. | Częstotliwość izolacji osiowej |
| <3Hz | Maksymalne obciążenie |
| 120Kg | Upływ strumienia magnetycznego |
| <1mT | Wymiary (bez opakowania) (Dł. × Szer. × Wys.) |
| 730mm×550mm×650mm | Waga stołu wibracyjnego |
| 450kg | Skład |

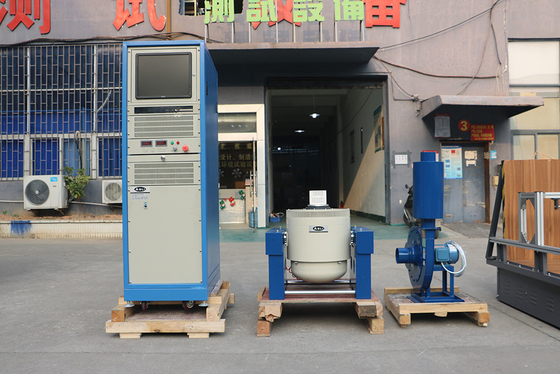

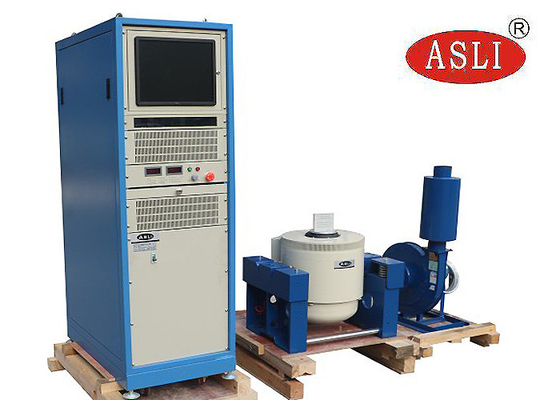

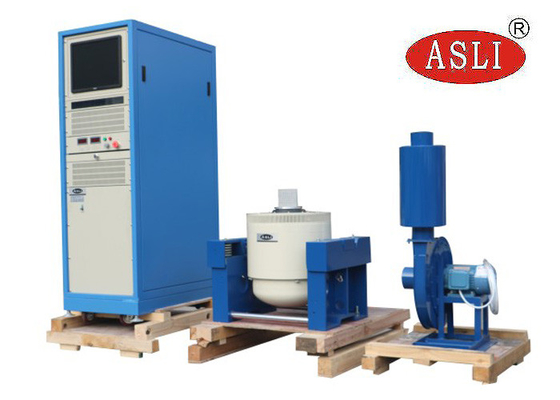

Wysokiej częstotliwości maszyna do testowania wibracji elektromagnetycznych:Stół do testów wibracyjnych, wzmacniacz mocy, wentylator chłodzący, stół ślizgowy, ekspander pionowy
Cechy stojaka poziomego:
Wewnątrz małego stołu ładunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, aby poprawić nośność i wydajność całego stołu maszyny.
Stół poziomy i stół wibracyjny są typu integralnego, z doskonałą strukturą, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, z odpornością na nachylenie i odpornością na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Cechy przedłużenia pionowego:
Pionowe przedłużenie VT i określone zaciski, precyzyjnie obliczone, dopracowane wzornictwo, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałym
