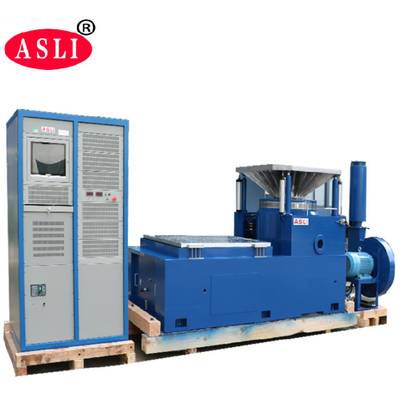

Maszyna do testowania wibracji o wysokiej częstotliwości / pionowy system skakera Złóż wniosek o normę testową IEC ISTA MIL STD
Aplikacja
Maszyna do testowania wibracji o wysokiej częstotliwości / pionowy system skakera Złóż wniosek o test IEC ISTA MIL STD Standard przyjął „strukturę podwójnego obwodu magnetycznego”, „samogenerujące się kręgi działania szkieletu”, „podparcie powietrzne” i „łożyska toczne i prowadzenie liniowe”, Zaawansowana nowoczesna technologia izolacji czopów i specjalna technologia, może być zakończona w trójosiowym teście drgań sinusoidalnych w osi X, Y, Z i szerokopasmowych testach drgań nieuporządkowanych, które należy uzupełnić klasycznym (półsinusoidalnym) testem widma odpowiedzi na impulsy i wstrząsy.Jest szeroko stosowany w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Parametry techniczne:
| Specyfikacja systemu | |||
| Model systemu: | ES- 60 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 60000 | |
| Losowa liczba | 60000 | ||
| Szok N | 120000 | ||
| Maksymalna Acc. | sinus (m/s2) | 1000 | |
| Losowo (m/s2 rms) | 1000 | ||
| Wstrząs (m/s2) | 2000 | ||
| Maksymalna Vel. | sinus (m/s2) | 1,8 | |
| Wstrząs (m/s2) | 1,8 | ||
| Maksymalna wyśw. | Maksymalna podróż mm (pp) |
51 | |
| Ruchoma cewka | 60kg | ||
| Wymiar ruchomej cewki | Średnica 40mm | ||
| Tabela pionowa Rozmiar dostosowany | wybierz zgodnie z testem | ||

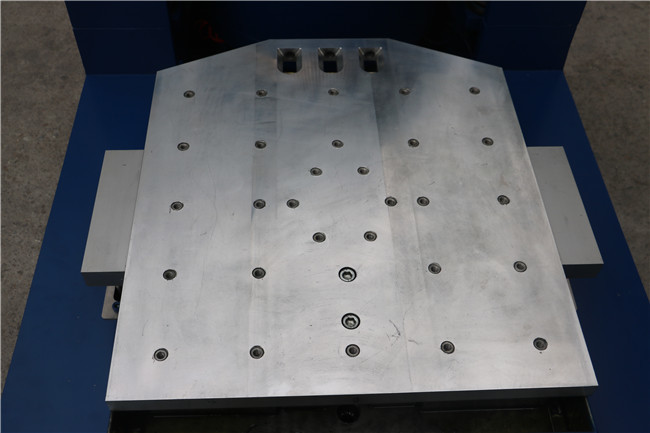

| Poziomy rozmiar stołu dostosowany rozmiar | ustaw zgodnie z testem | ||
| Maksymalne obciążenie: | 800kg | ||
| Nazwa | Pakowanie stołu wibracyjnego / testera stołu wibracyjnego do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (pp)mm | Maks.Ładowanie (kg) | ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
