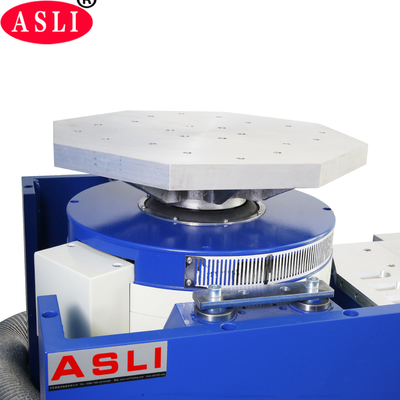

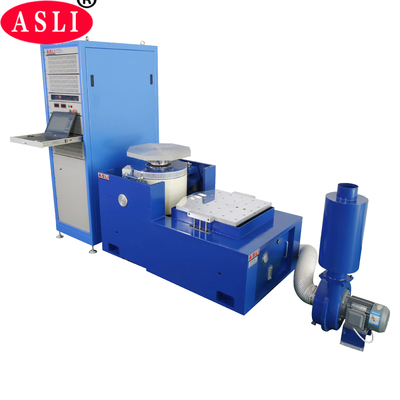

IEC 60335-2-24 IEC 60335-2-40 Pionowa maszyna do testowania wibracji 3500 Hz 6000N do laboratorium
Parametry techniczne maszyny do badania wibracji:
| Model |
Znamionowy sinus Siła(N) |
Oceniane losowo Siła(N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Oceniono disumieszczenie (pp) mm |
Maks. Ładowanie (kg) | ruchoma cewka (Kg) |
Wymiar Ruchoma cewka (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100 000 | 100 000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120 000 | 120 000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160 000 | 160 000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200 000 | 200 000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350 000 | 350 000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Parametry techniczne poziomeEkspander:
Parametry techniczne pionuEkspander:

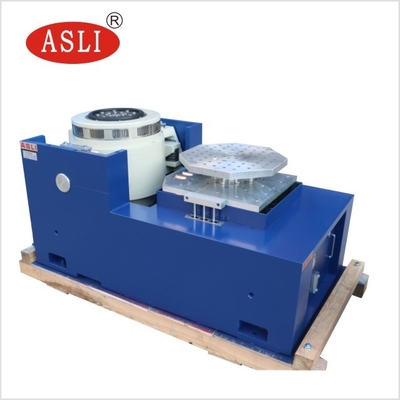

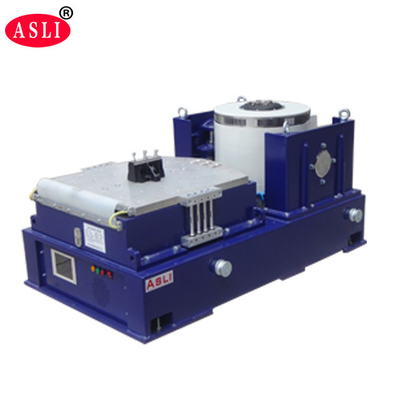

Zastosowanie elektrodynamicznego wytrząsarki wibracyjnej:
Jesteśmy producentem produktów z serii maszyn do testowania wibracji o wysokiej częstotliwości, w których zastosowano „podwójną strukturę obwodu magnetycznego”, „samogenerujące się koła działania szkieletu”, „wsparcie powietrzne” oraz „łożyska toczne i prowadzenie liniowe”, zaawansowaną nowoczesną technologię i specjalną technologię „izolacji czopa”, można przeprowadzić w trójosiowym teście wibracji sinusoidalnych X, Y, Z i szerokopasmowych testach losowych wibracji, które należy uzupełnić klasycznym widmem impulsów i uderzeń (fala półsinusoidalna, trapezowa, piłokształtna) test. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie gospodarstwa domowego i innych dziedzinach.
Funkcje testu elektrodynamicznego wibratora:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe wahacza, proste i zorientowane na import kompozytowe zorientowanie sztywności korpusu, mimośrodowa nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca nośność stołu wibracyjnego, poprawiająca wydajność przy niskich częstotliwościach.
