Akumulatorowa maszyna do testowania wibracji o wysokiej częstotliwości dla 3-osiowego systemu testowania wibracji Xyz Ruchoma cewka 3,5 kg
W przypadku systemu testów wibracyjnych, przygotuj się poniżej i wyślij zapytanie, Pomożemy ci zalecić odpowiedni model!
Opis próbki
Masa testowa próbki
Wymiary próbki
Profil testowy, jeśli jest dostępny
Maksymalne przyspieszenie testu
Test kierunku X, Y, Z lub tylko test kierunku Z
Specyfikacja modelu na wyświetlaczu
| Specyfikacja systemu | |||
| Model systemu: | ES- 3 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 3000 | |
| Losowa liczba | 3000 | ||
| Szok N | 6000 | ||
| Maksymalna Acc. | sinus (m/s2) | 1000 | |
| Losowo (m/s2 rms) | 1000 | ||
| Wstrząs (m/s2) | 2000 | ||
| Maksymalna Vel. | sinus (m/s2) | 1,6 | |
| Wstrząs (m/s2) | 1,6 | ||
| Maksymalna wyśw. | Maksymalna podróż mm (pp) |
25 | |
| Ruchoma cewka | 3,5 kg | ||
| Wymiar ruchomej cewki | Średnica 230mm | ||
| Maksymalne obciążenie: | 100kg | ||
Inne dostępne opcje wibratorów wibracyjnych
| Model |
Oceniono sinus Siła (N) |
Oceniono losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp)mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do testowania losowego
Cechy:
1. Dobrze zaprojektowany dynamiczny szkielet koła, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import orientacja sztywności korpusu kompozytowego, ekscentryczna nośność.
4. Podkład izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilnej wygody.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca pojemność stołu wibracyjnego, poprawiająca wydajność niskich częstotliwości.
Parametry techniczne pionowego stołu wibracyjnego (Z, test osi):

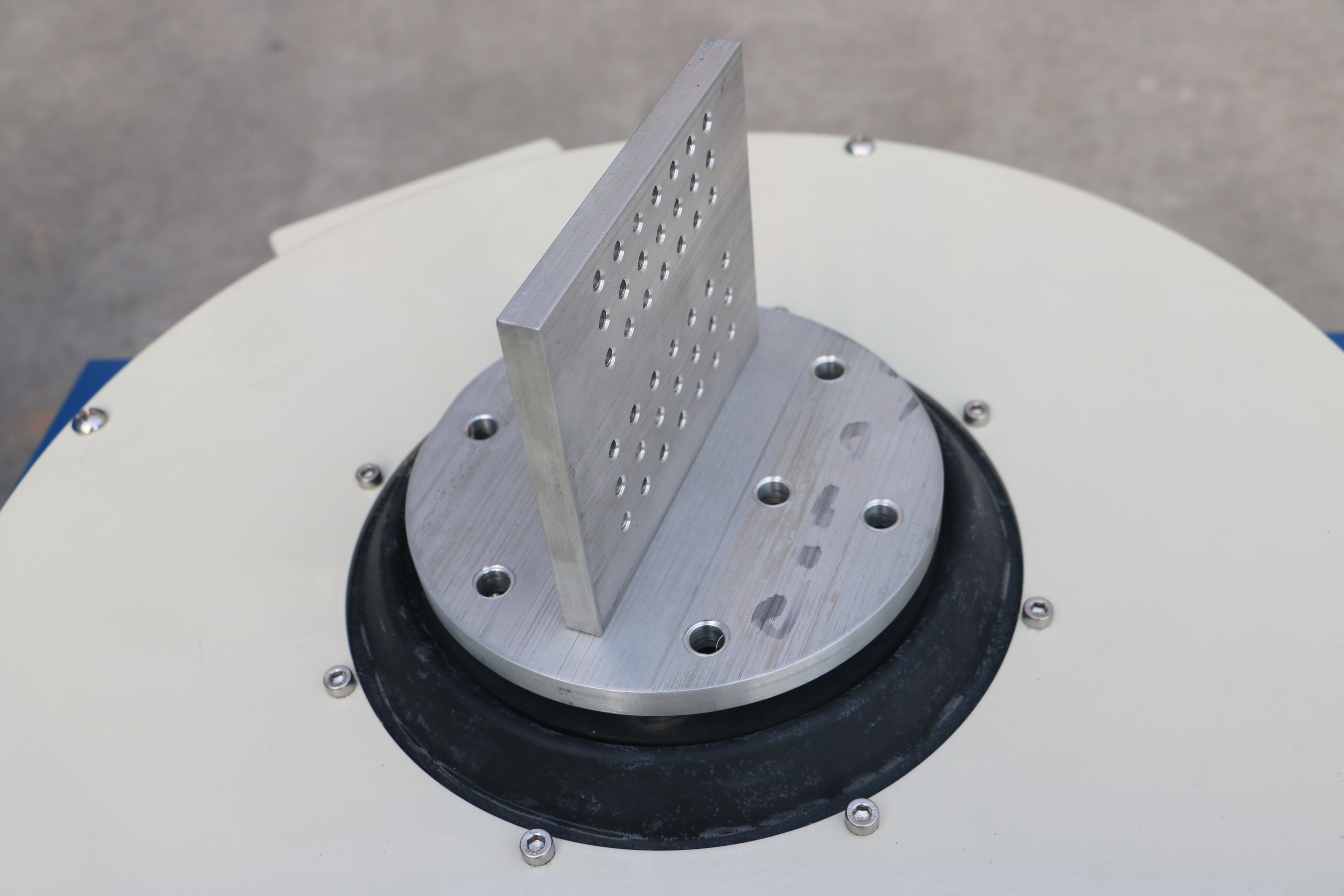

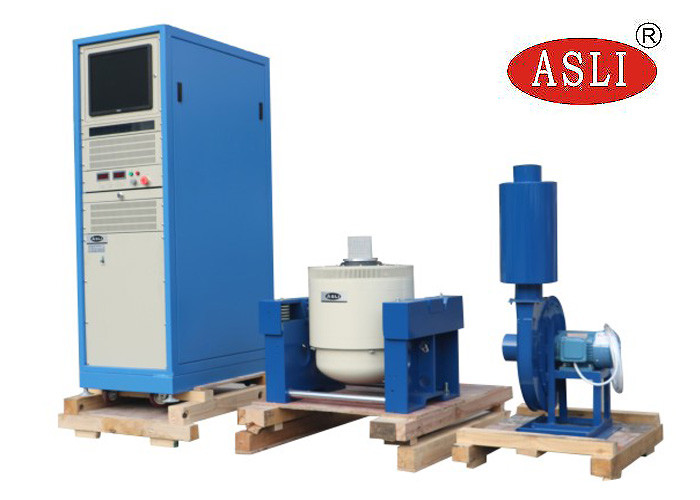

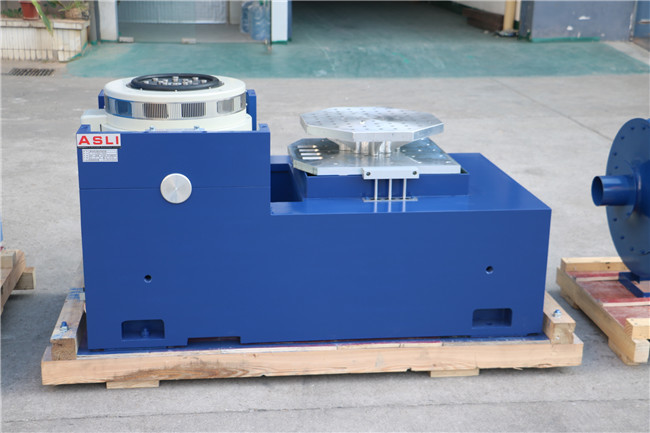

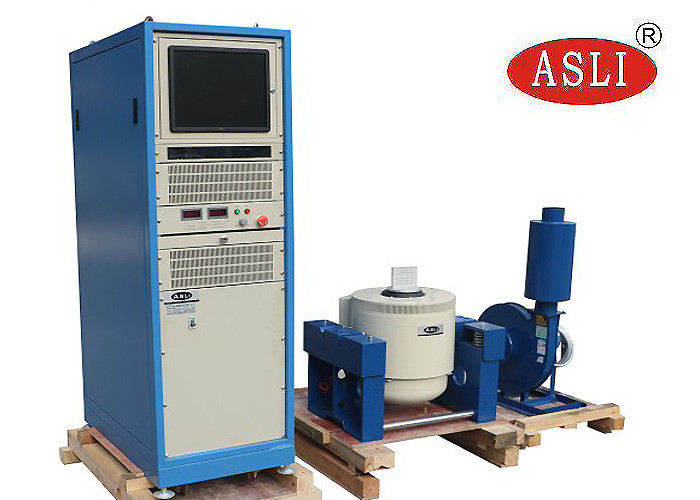

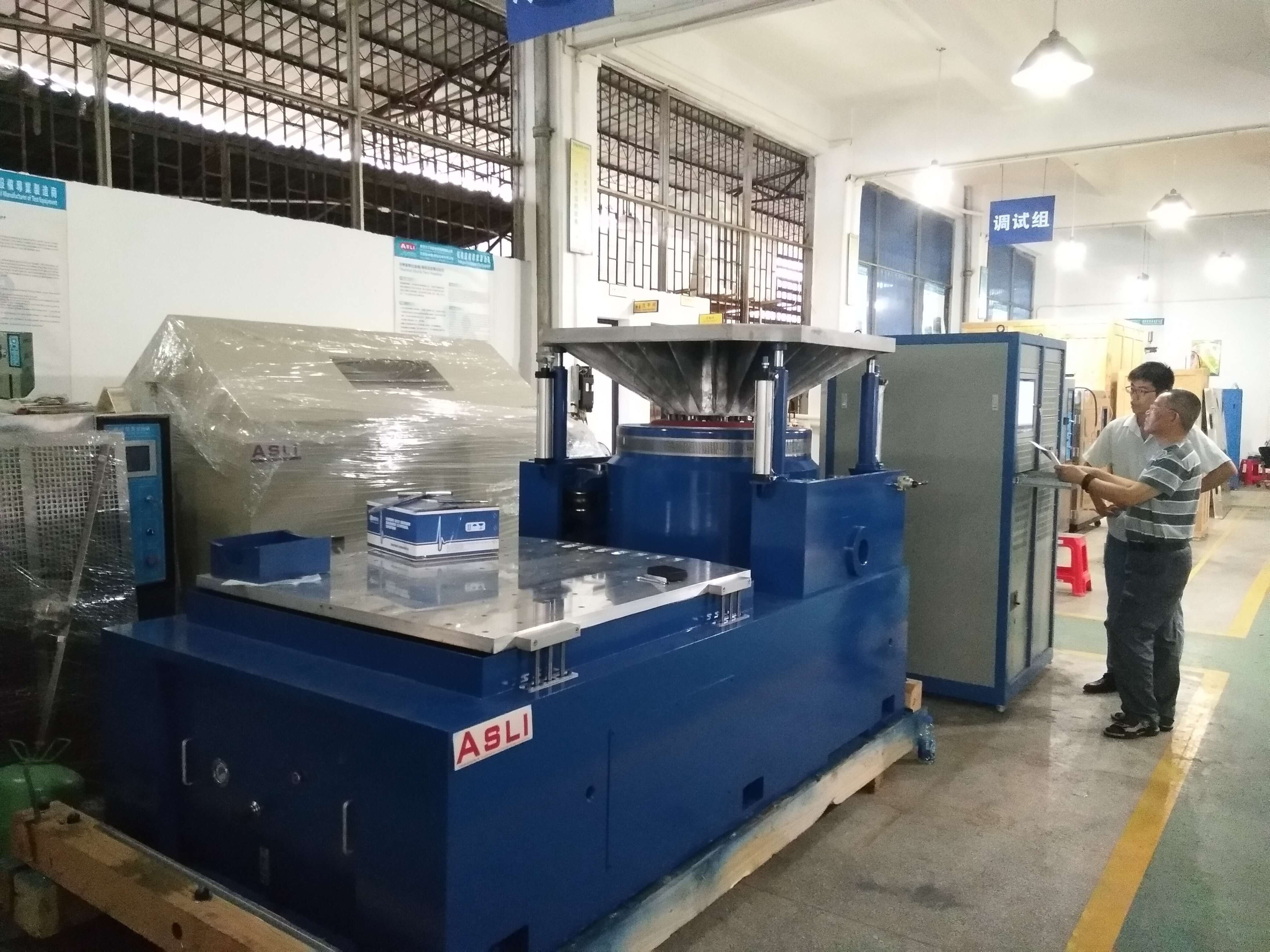

Zdjęcia w celach informacyjnych:
Obraz pakowania:
