Pakiet o wysokiej częstotliwości Symulowany test drgań sinusoidalnych maszyny transportowej
Pakiet o wysokiej częstotliwości Symulowana maszyna wibracyjna transportu
Wymagania testowe:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Pakiet o wysokiej częstotliwości Symulowana maszyna wibracyjna transportucałkowicie zgodnie ze standardowymi testami związanymi z akumulatorem, symulacją, w określonych warunkach testu wibracyjnego akumulatora, akumulator lub akumulator jest zamocowany na stole wibracyjnym, zgodnie z zalecaną częstotliwością, trybem przyspieszenia i przemieszczenia wzdłuż wibracji próbki akumulatora z trzech wzajemnie prostopadłych mierzonych kierunków bateria nie powinna przeciekać, nie tracić serca, nie pękać, nie może wybuchać ani płonąć.
Parametry techniczne:
| Model |
Znamionowy sinus Siła (N) |
Ocenione losowo Siła (N) |
Częstotliwość Zasięg (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp) mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Ruchoma cewka (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Skład maszyny do badania wibracji:
Stanowisko do badań wibracyjnych, wzmacniacz mocy, wentylator chłodzący, stół poślizgowy, ekspander pionowy
Funkcje stojaka poziomego:
W ramach małej ławki załadowczej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całej ławki maszynowej.
Pozioma ławka i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodzie w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, odporny na zbocza i obciążenia wstępne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Funkcje pionowej rozszerzonej ławki:
Pionowa przedłużona ława VT i określone zaciski, precyzyjnie obliczone, dopracowana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z doskonałymi
Cechy:
1. Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import kompozytowej orientacji sztywności korpusu, ekscentryczna nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczne koło o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podniesienie nośności stołu wibracyjnego, poprawa wydajności przy niskiej częstotliwości.

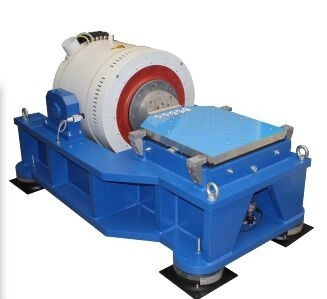

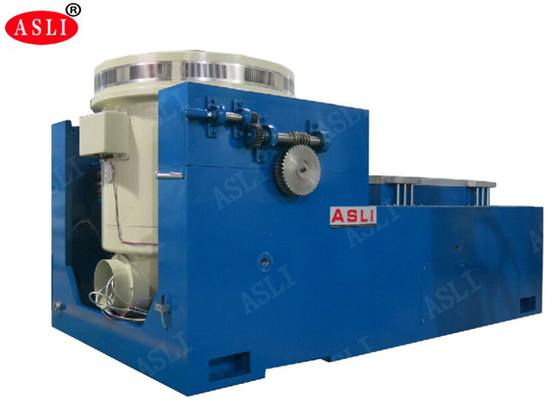

Zdjęcia w celach informacyjnych:
