3-osiowe urządzenie do testowania wibracjami sinusoidalnymi o dużej sile i wysokiej częstotliwości
W przypadku systemu testowania wibracjami, przygotuj poniższe informacje i wyślij zapytanie, a my pomożemy Ci zarekomendować odpowiedni model
Opis próbki
Masa testowa próbki
Wymiary próbki
Profil testowy, jeśli dostępny
Maksymalne przyspieszenie testu
Test w kierunkach X, Y, Z lub tylko w kierunku Z
Specyfikacja modelu na wyświetlaczu
| Specyfikacja systemu | |||
| Model systemu: | ES-60 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 60000 | |
| Losowa N | 60000 | ||
| Wstrząs N | 120000 | ||
| Maksymalne przyspieszenie | sinus (m/s2) | 1000 | |
| Losowe (m/s2 rms) | 1000 | ||
| Wstrząs (m/s2) | 2000 | ||
| Maksymalna prędkość | sinus (m/s2) | 1.8 | |
| Wstrząs (m/s2) | 1.8 | ||
| Maksymalne przemieszczenie | Maksymalny skok mm (p-p) |
51 | |
| Cewka ruchoma | 60 kg | ||
| Wymiary cewki ruchomej | Średnica 450 mm | ||
| Maksymalne obciążenie: | 800 kg | ||
Inne dostępne opcje wibratorów
| Model |
Znamionowy sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do testów losowych
Cechy:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe prętów wahaczy proste i zorientowane na import, orientacja sztywności korpusu kompozytowego, nośność mimośrodowa.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się po systemie w celu zapewnienia wysokiej niezawodności koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.

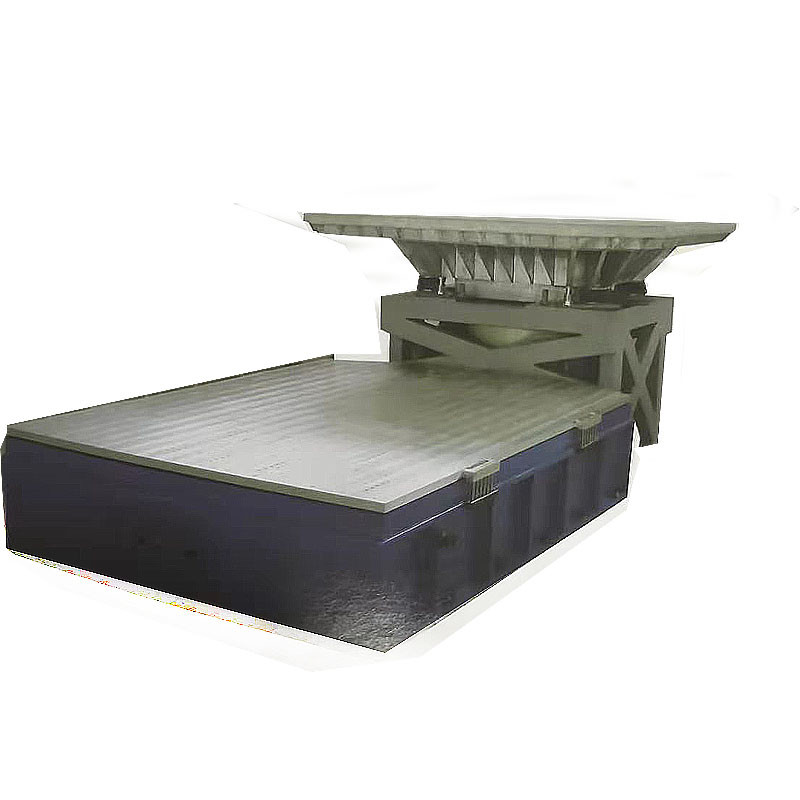

7. Sztywność statyczna, sztywność dynamiczna małego łożyska balonowego, zwiększająca pojemność stołu wibracyjnego, poprawiająca wydajność niskiej częstotliwości.Parametry techniczne stołu wibracyjnego poziomego (test osi X, Y)
Parametry techniczne stołu wibracyjnego pionowego (test osi Z):

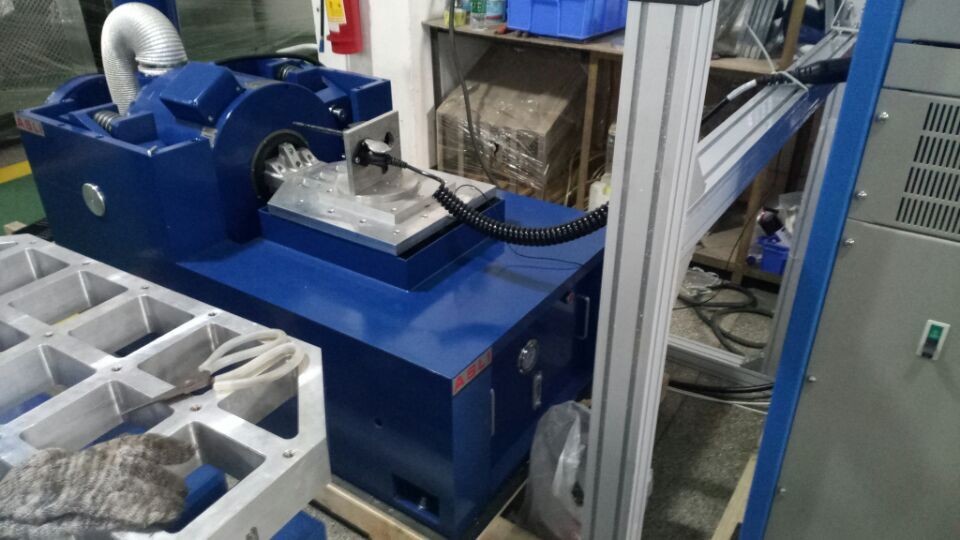

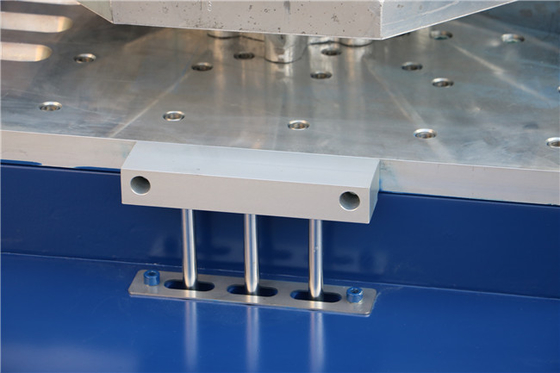

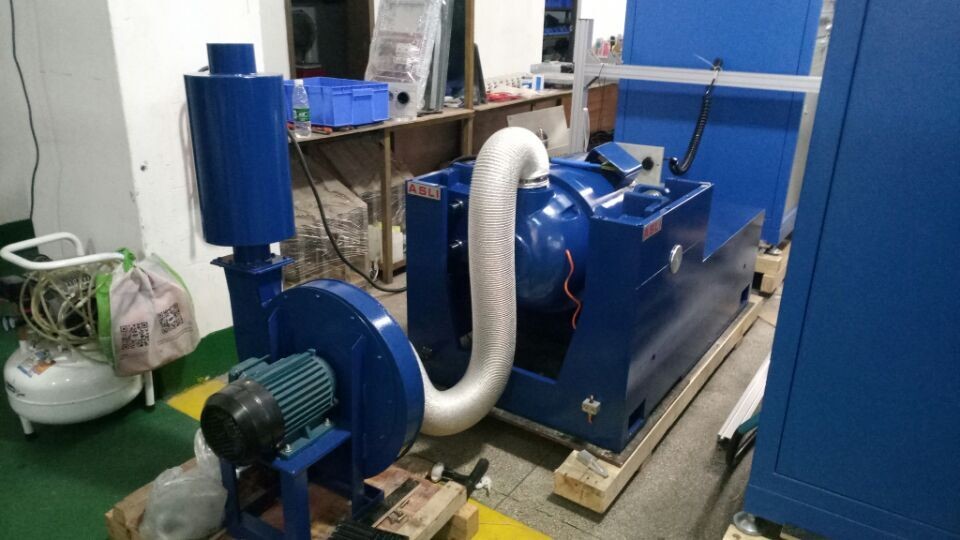

Zdjęcia dla odniesienia:
Wizyta klienta w firmie ASLi:
